Tutorial montare tempomat Opel astra G z16xe si z16se

Tutotialul se refere strict la MONTARE Tempomat pentru motarele z16xe si z16se

Pentru a putea monta Tempomat pe masina trebuie sa stiti:
Daca avem cablaj tras din mufa ECU
Si daca avem switch ambreiaj
Dupa ce v-ati asigurat ca aveti/nu aveti incepeti lucrarea

Pasul 1:
Sa zicem ca nu aveti clablaj(cum nici eu nu am avut) si nici switch ambreiaj, pentru asta trebuiesc urmatoarele piese:

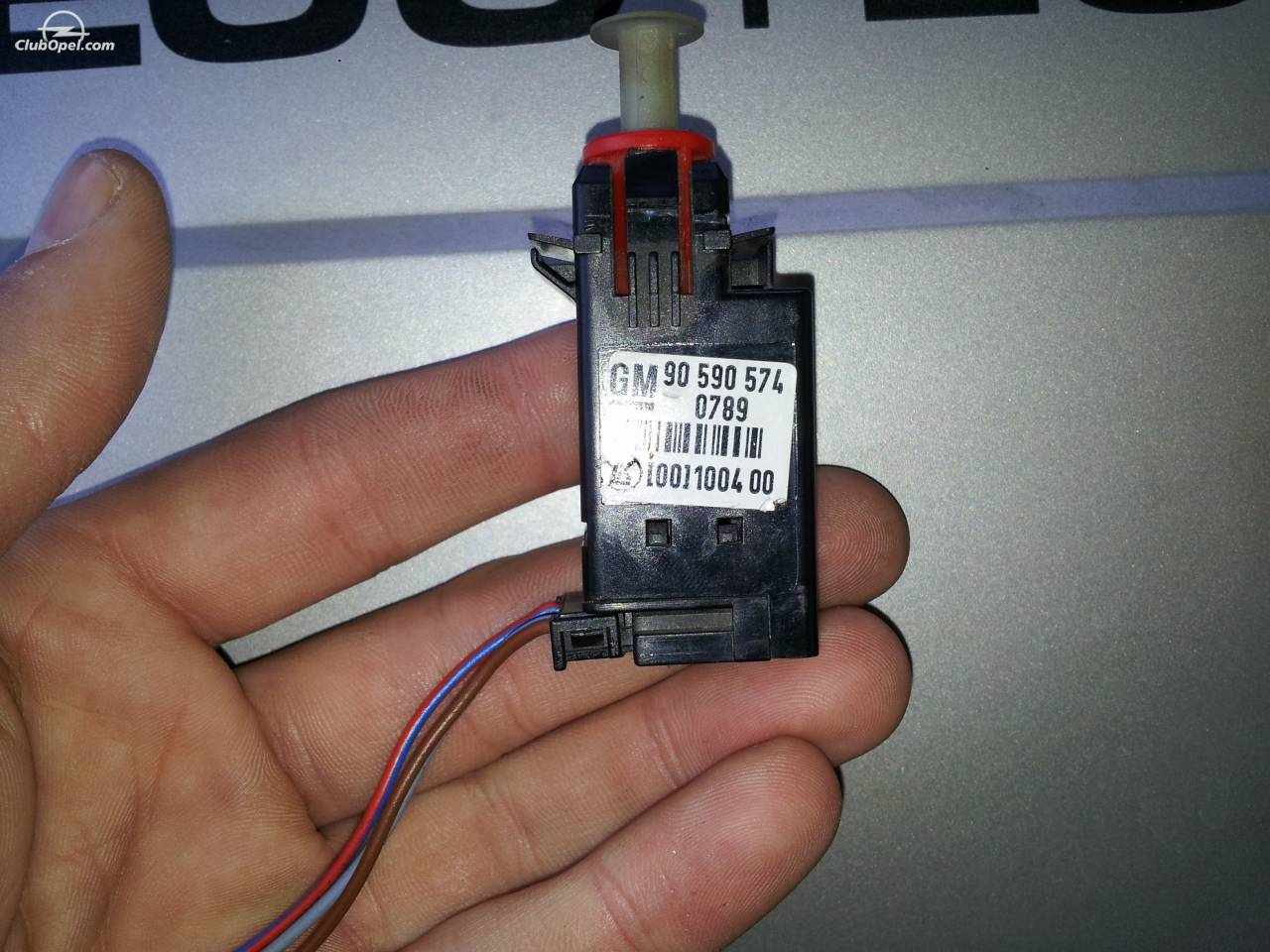

Un switch ambreiaj
O maneta cu functie tempomat:
O mufa de conatare a manetei tempomat este mufa care se leaga firele care sunt trase din ECU

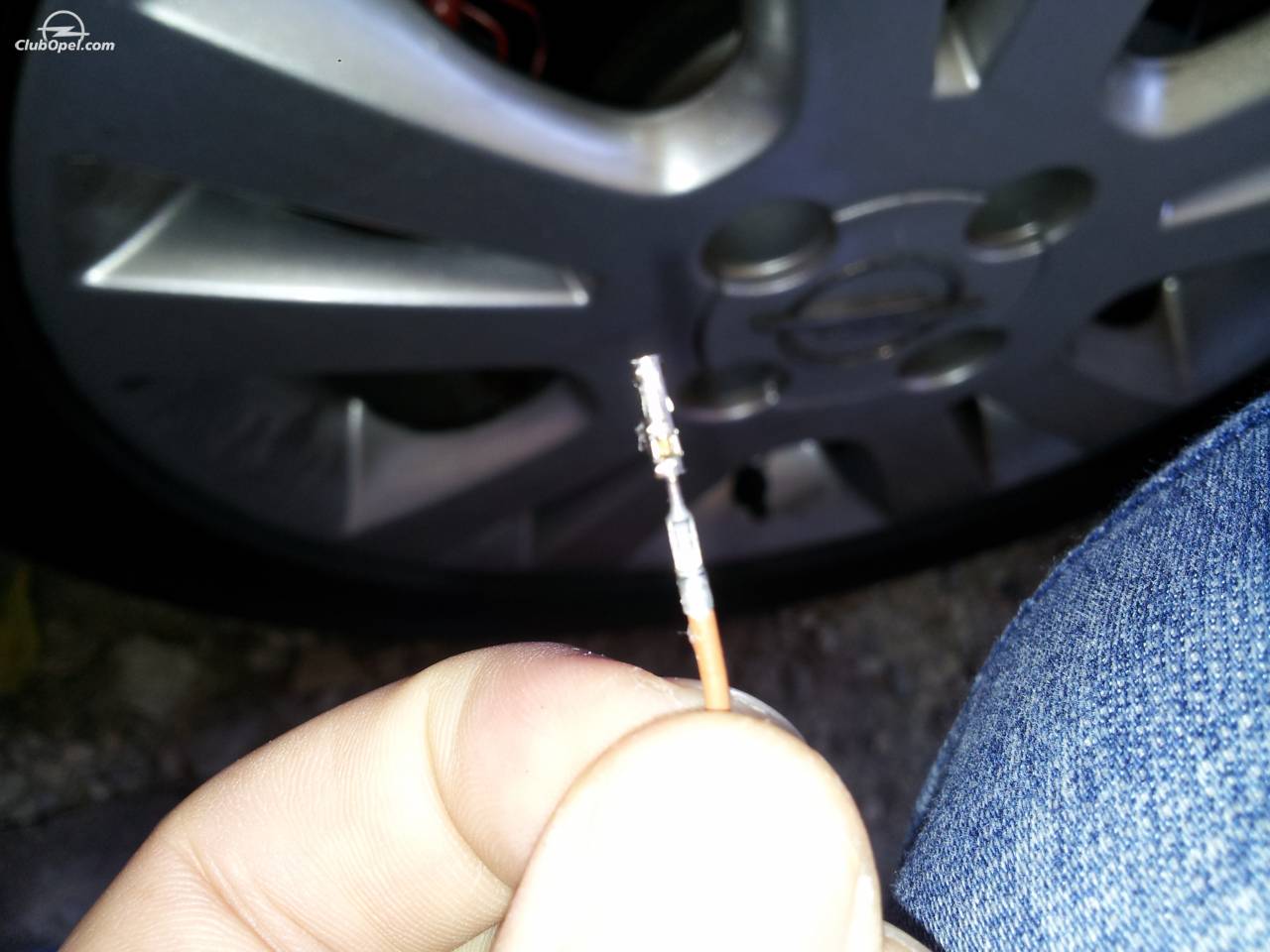

Pini pentru introducerea in mufa de la ECU asa arata sunt rotunzi cu cablu de 0.5mm

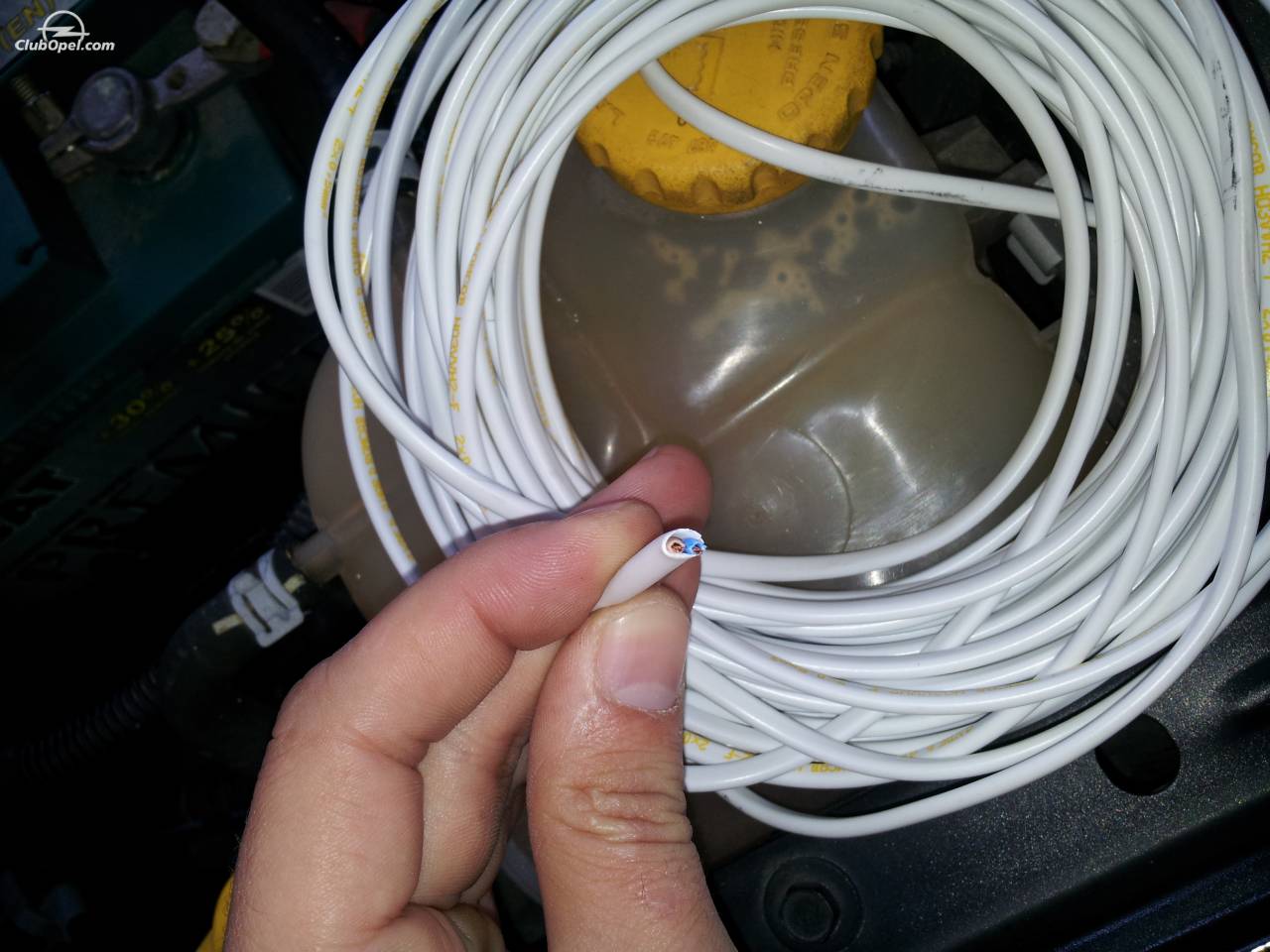

Un cablu de 10m de 0.5mm de preferat sa cumparat 2x0.5mm
adica asa
Si schema dupa care veti lucra, schema imi apartine scuzati ziarul cu reclama:D

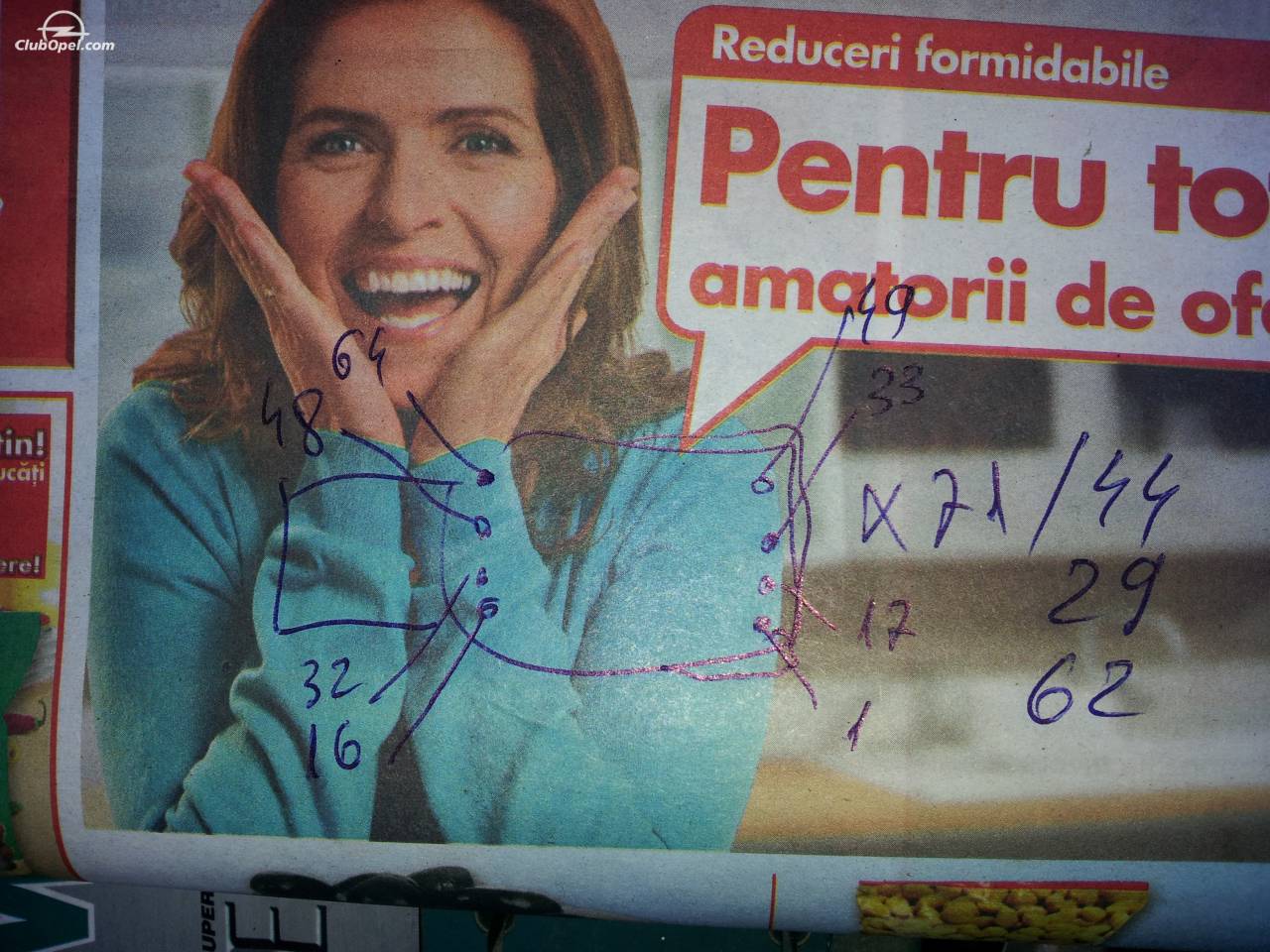

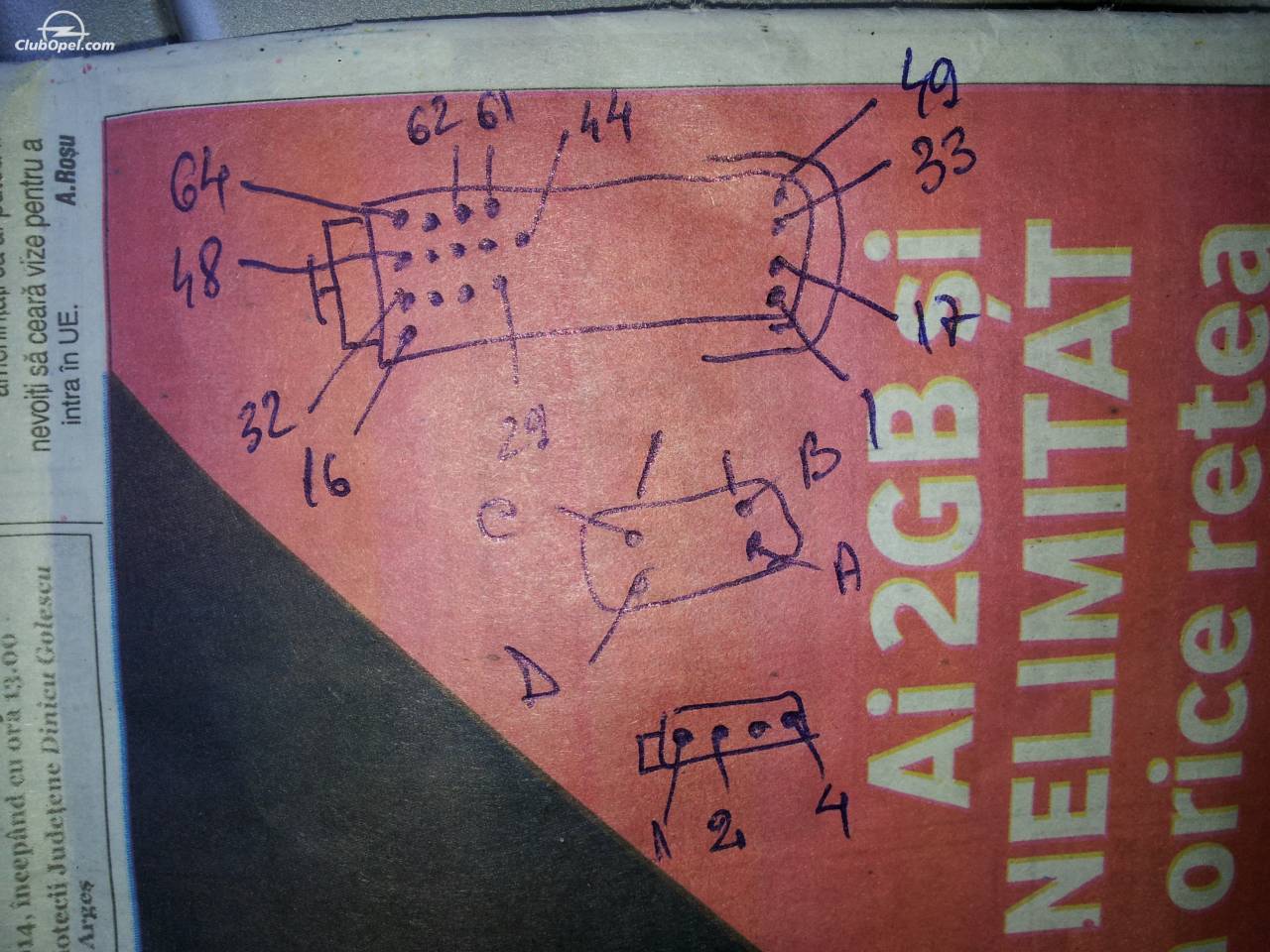

In aceste 3 scheme gasiti mufa ECU mufa Switch si mufa Tempomat

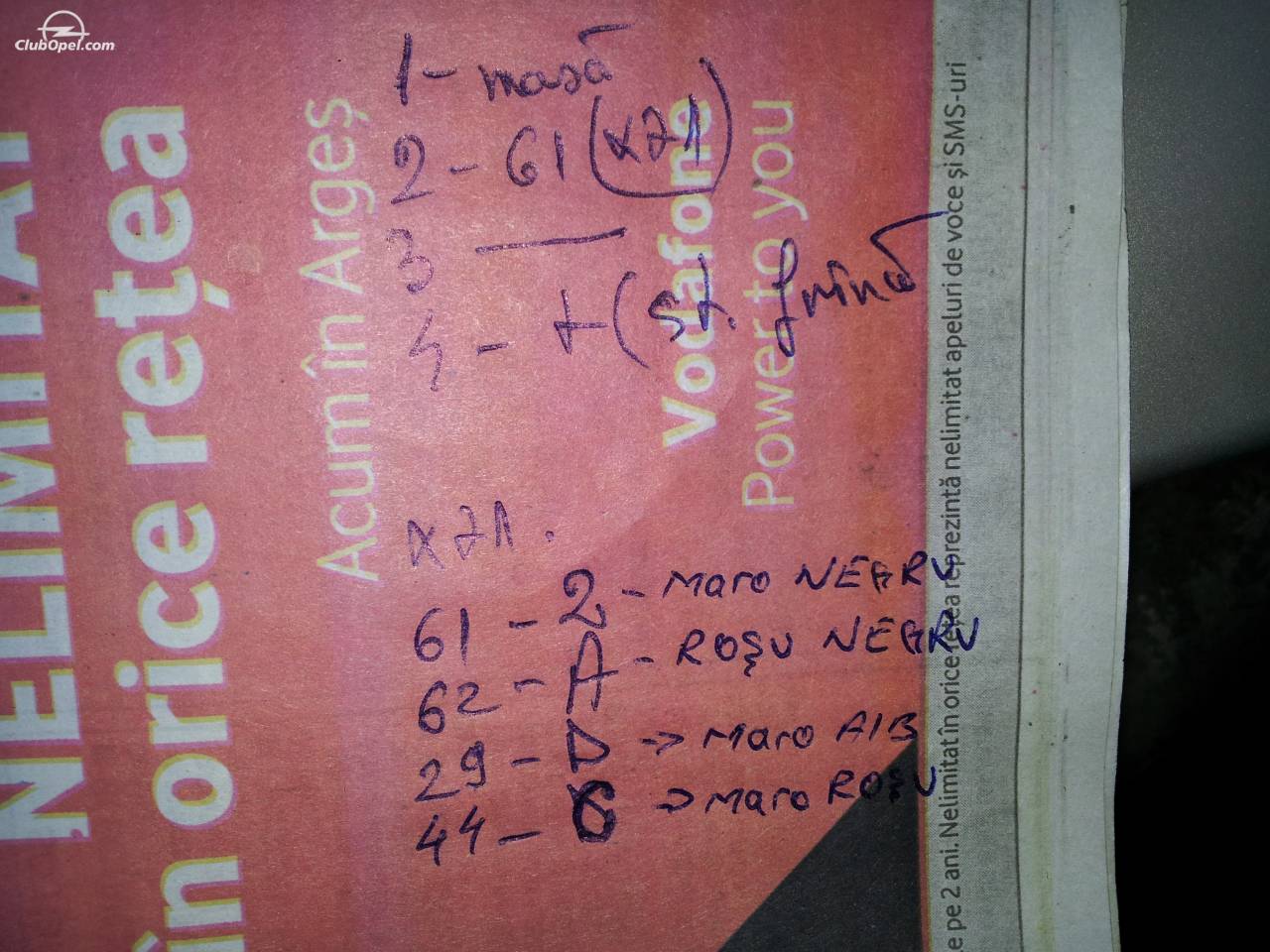

In ultima poza unde am notat maro-alb etc este din cauza ca am folosit cablu albastru si maro iar firele de la ECU au alte culori DECI TREBUIE SA TINERI ORDINEA evident nu o veti tine numai daca le masurati cu aparat de masura.
BUN.
Pasul 2

Presupune montajul:
Dupa ce aveti toate cele enumerate mai sus va puteti apuca de lucrare.
Scoatem mufa de la ECU are o clema care trebuie impinsa spre interiorul masini
Se scoate capacul mare grija sa nu rupeti piciorusele de plastic foarte fragile

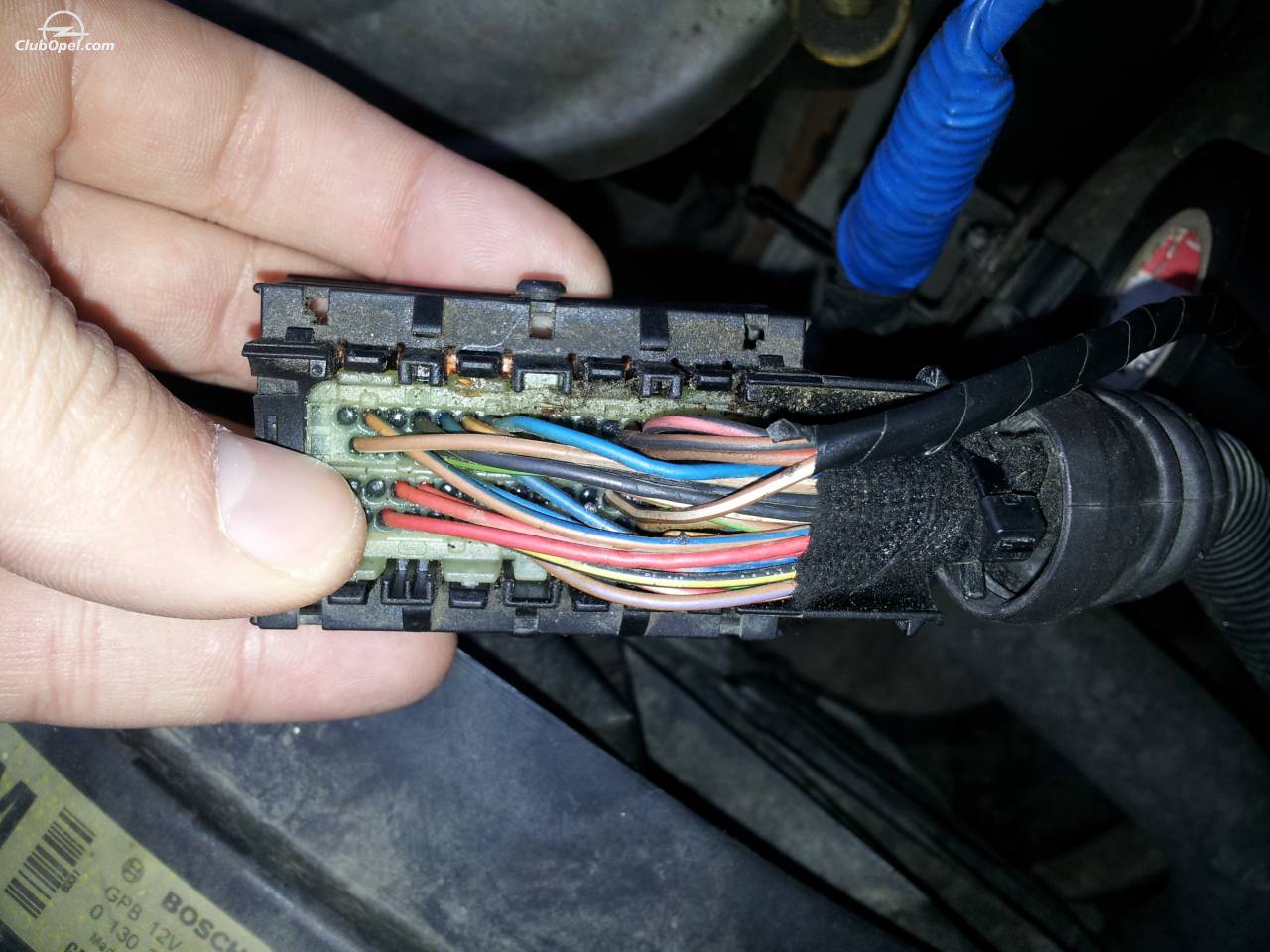

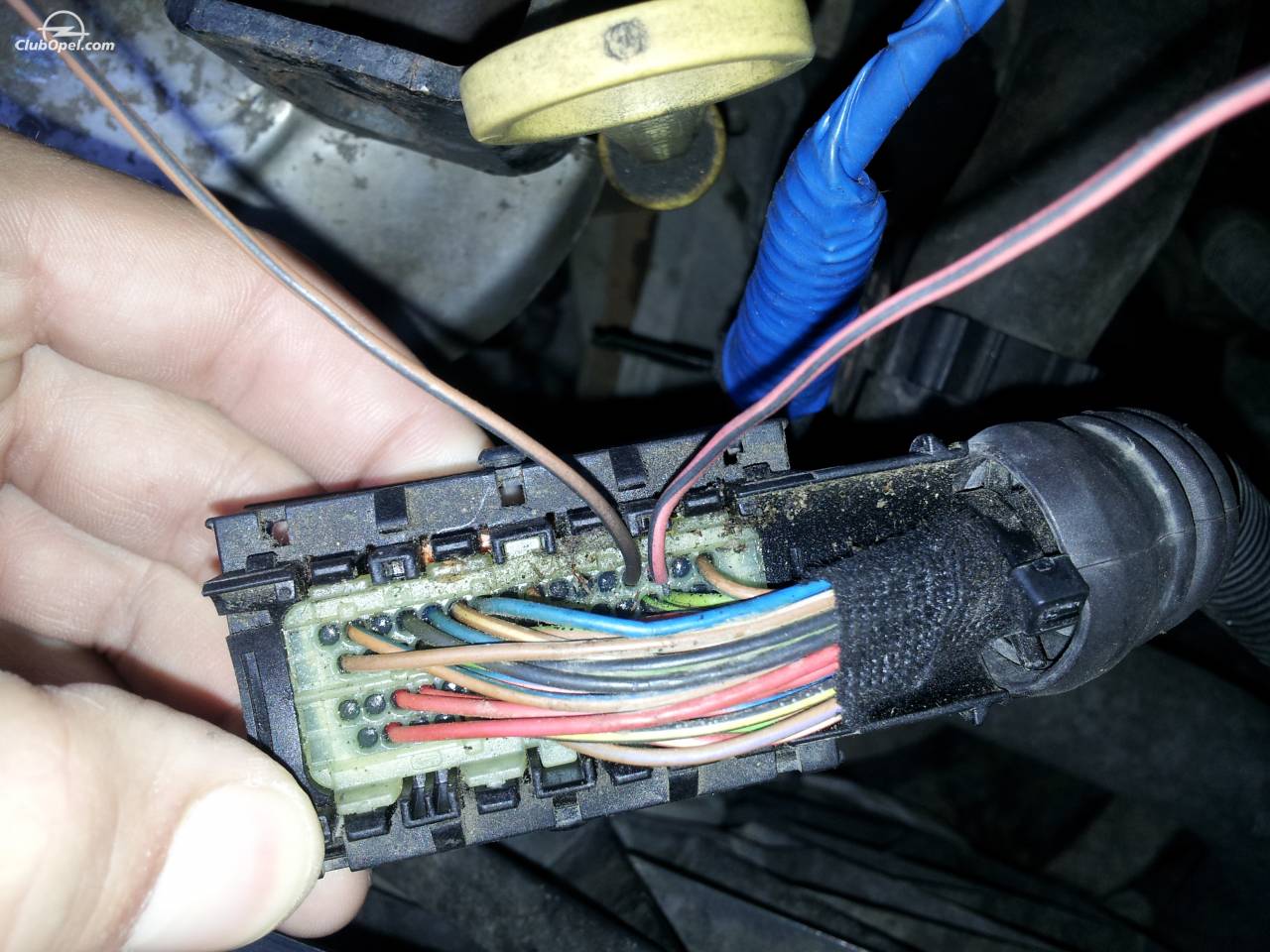

Introducem pinii 61.62.29.44 sa tineti cont de culoare

Dupa ce ii introduceti pe toti firle trebuiesc legate cu cablul care l-ati cumparat si izolate(matisate)

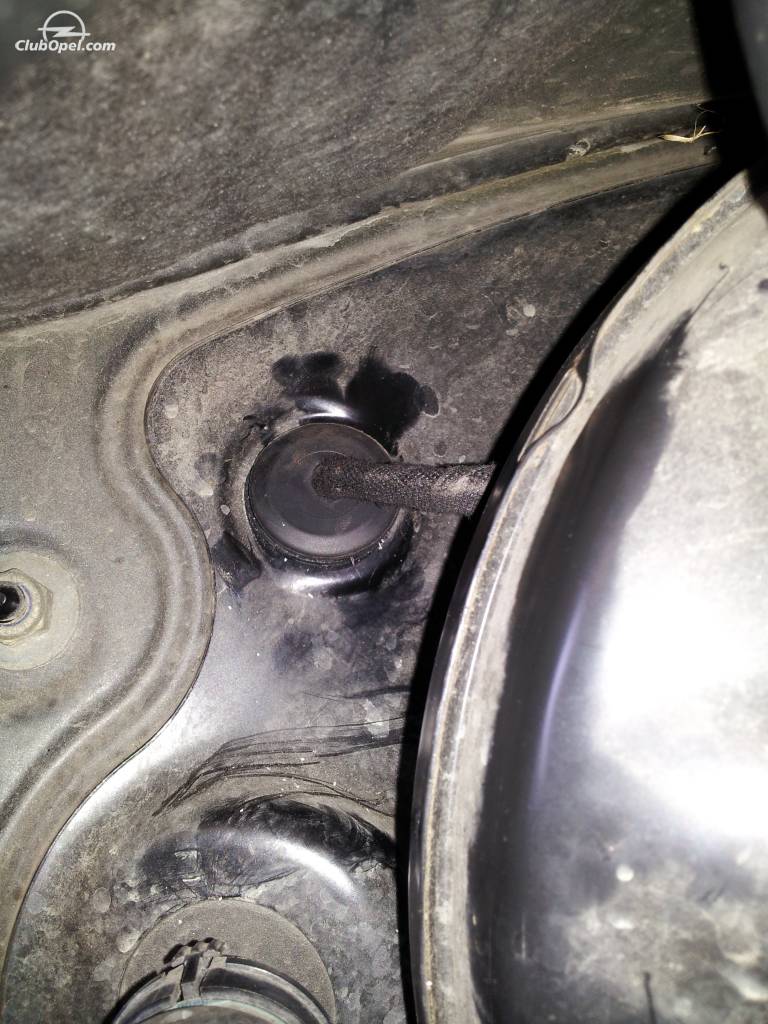

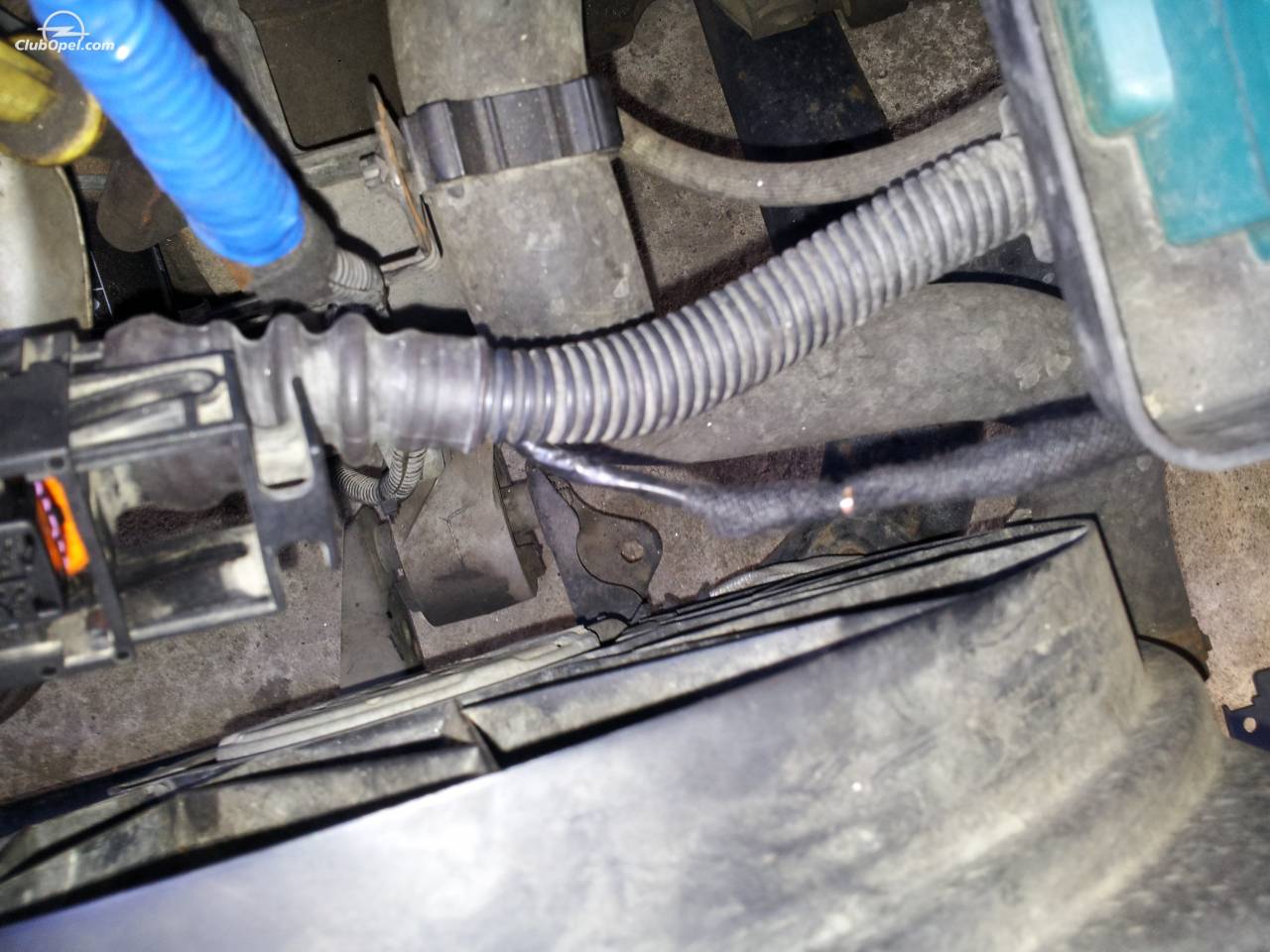

Dupa ce ati matisat cablu faceti mascarea lui, Eu am scuns cablul pe sub baterie pe langa aripa si vasul de antigel pana la dop am dat gaura in jumatea lui si le-am tras in interiorul masini


Dupa ce am tras cablul in interior acum incepe bataia de cap:

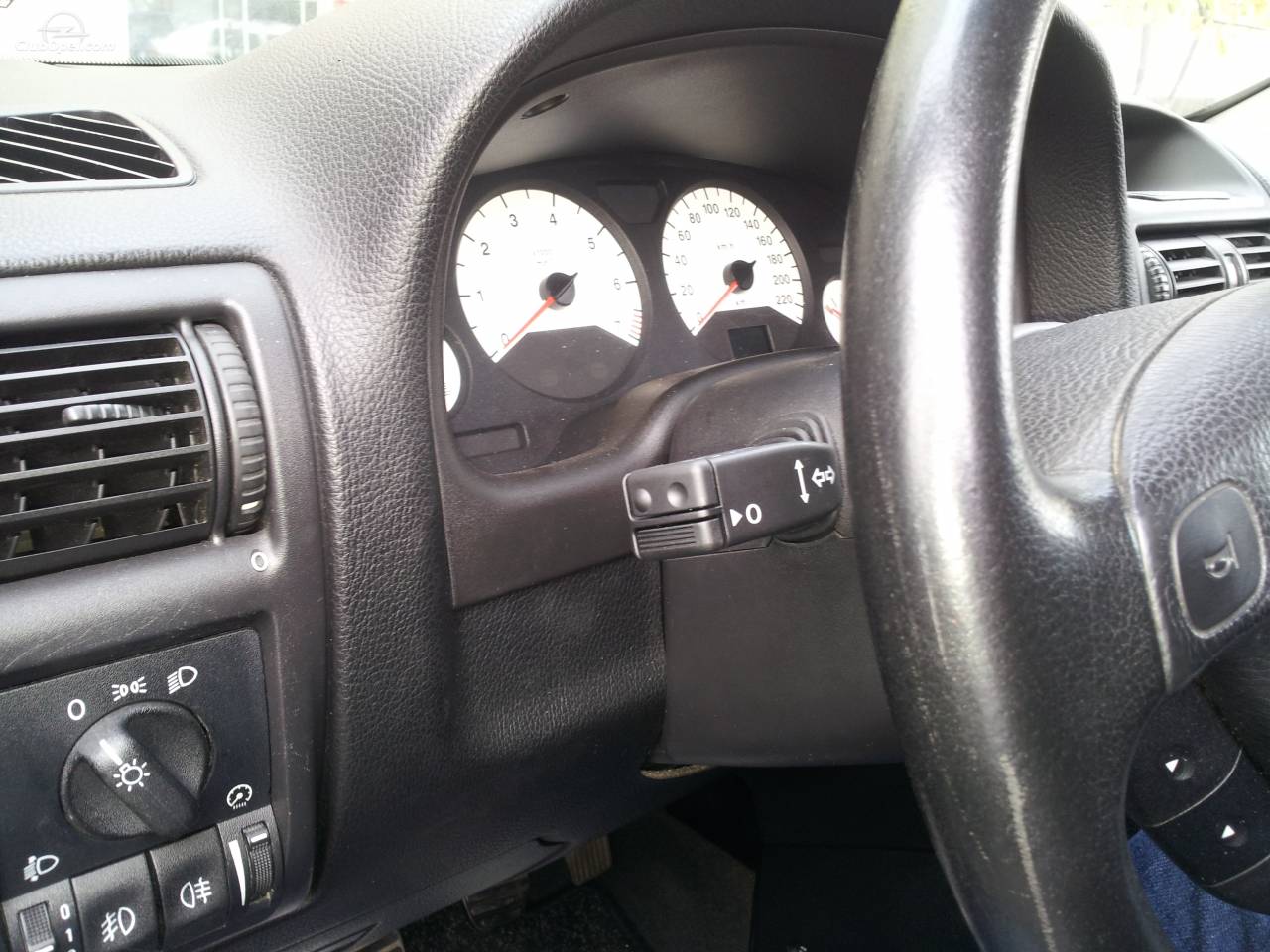

Scoatem maneta veche si o punem pe cea cu tempomat

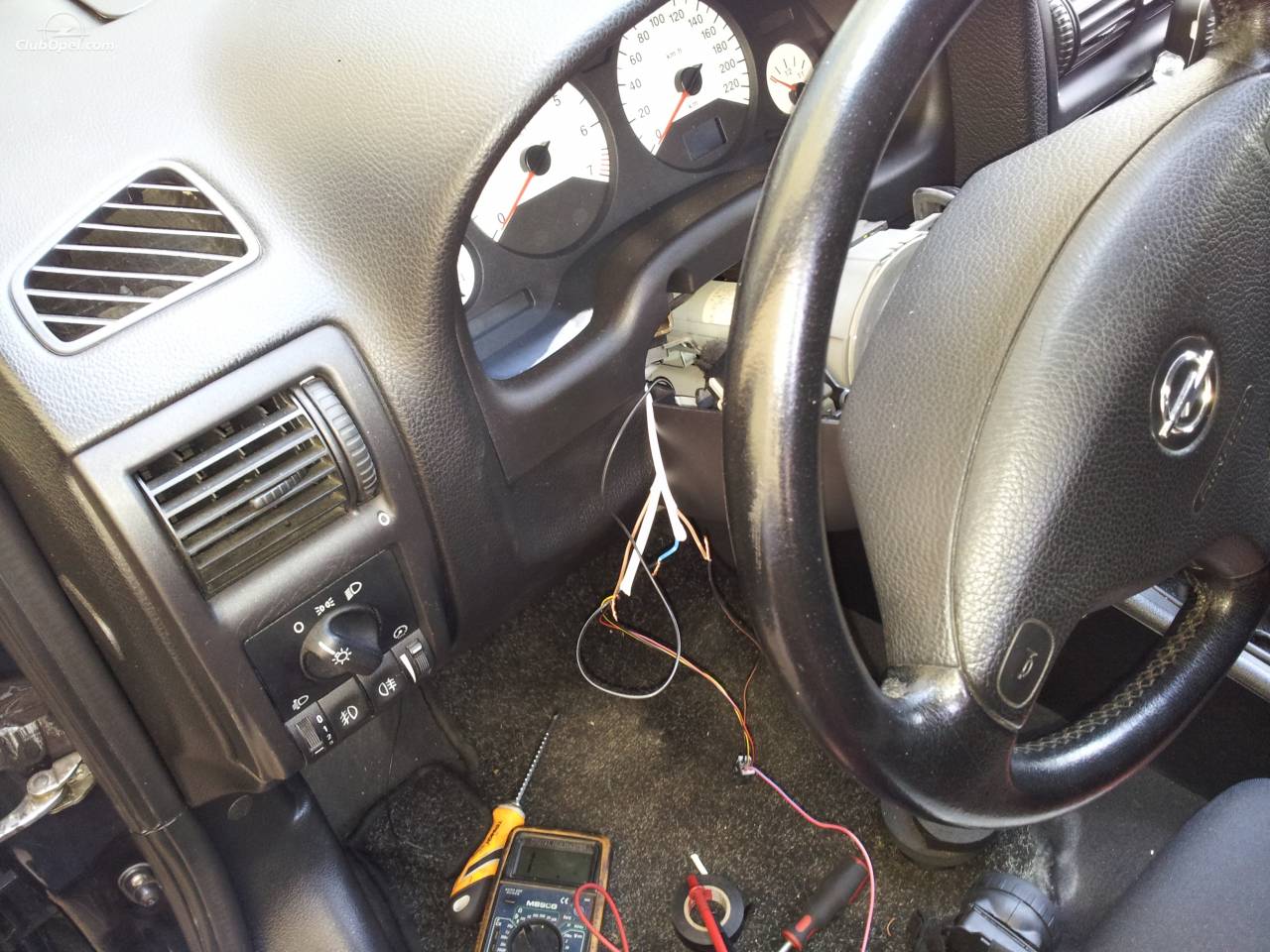

Trebuiesc masurate firele pentru indentificare lor ce spuneam mai sus nu aveti cum sa tineti cont asta daca nu luati cablu propriu-zis cap caoada o singura culoare.
In poza asta vedeti legaturile dupa cum urmeaza si in poza de sus cea cu 61-2-Maro - Negru etc

Trebuie sa montati switchul pe ambreiaj se trage capul rosu din interior si se introduce sus la pedala ambreiaj aici trebuie cu mana stanga sa impingeti pedala la fund dupa se va clipsa atunci a intrat switchul
Acum avem nevoie de masa eu am luat dupa caroserie pentru switch iar pt tempomat am luat de pe switchul de frana

Pasul 3:
Activarea prin OP-com
Aici trebuie sa mergeti la cineva cu un tester pentru activare:D
Dupa activare avem pilot automat.

Spor la treaba.........daca aveti intrebari nu ezitati sa intrebati:P
Atasez si un video cu rezultatul in Trafic
http://www.youtube.com/watc...KiQO2dF4CDBzF80zA


Ultima modificare făcută de Wall02 la Mie 22 Oct, 2014 10:18 pm

NU,nu am avut am si specificat ca nu am avut:D

Da Csn era o mare bucurie tocmai si deaceea am facut aces tutorial pt ca m-am tot certat cu multi oamneni cate se cred asa de buni in ceea ce fac si nu ii contrazic da niciunul din ei nu a facut in astfel de tutorial sa vada si cel care habar nu are si vrea sa faca
Multumesc pentru apreciere sper sa va fie de folos sa nu va mai chinuiti cu intrebatu pe x si y si sa aveti totul la dispozitie. Stima

Dupa cum ti-am zis daca stiai dc nu ai spus man in tutorialu vostru cu se baga, nu ma intelegr grsit apreciez dar sunteti saracaciosi in detalii eu asa am facut si merge f bine. Stima cum zicea moderatoru " mai faceti si voi astia noi" e uite ca am facut

Multumesc

Multumesc pt apreciere geo sper sa iti fie de folos orice nelamurire ai ma poti contact si voi raspunde. Stima

Salutare
Felicitari pentru tutorial. Vreau si eu tempomat si cred ca ma va ajuta tutorialul tau ,numai ca nu am switch. Ma poate ajuta cineva?
Wall02 ,poate imi spui de unde l-ai procurat.

Switch-ul nu trebuie sa primeasca un fir de la ecu(cred ca din pin-ul 44) si un plus de la siguranta f38?la fel si maneta tempomat,ar trebuie sa primeasca plus de la siguranta f38.nu sa fie legate la masa.eu asa am gasit in alt tutorial.stims

Ai zis ca ai luat masa de la caroserie la switch ambreiaj si al doilea fir care l-ai legat la switch banuiesc ca e fir-ul de la pin-ul 44 parca.si ca la maneta ai luat tot masa de la pedala frana.nu am citit eu bn sau nu ai scris tu bn?

Masa nu e minus domnule?
