Tutorial temporizare stergatoare 3s - 30s

Avand in vedere ca temporizarea la Astra G este setata la aproximativ 3s si de multe ori cand ploua foarte putin aceasta temporizare este prea mica m-am hotarat sa imi fac temporizare reglabila de la 3s la 30s folosind o maneta de stergatoare cu reglaj pentru treapta intermitent de Omega B la care am modificat semireglabilul din interior.

Se poate folosi maneta originala cu un releu de temporizare de Omaga B dar trebuiesc facute multe modificari in tabloul de sigurante pentru ca releul de omega este mult mai mare si are un pin in plus.
Montajul da un impuls pozitiv (+12V) la fiecare 3s,5s,8s etc. Practic ca si funtionare este exact ca si cum soferul ar atinge maneta cu mana si stergatoare fac o cursa numai ca in cazul asta asta o face modul temporizat la x secunde.

Ceea ce am realizat eu este mai dificil de realizat (aici ma refer numai la semireglabilul in trepte DIY) dar nu imposibil din moment ce l-am realizat. Noroc ca este cel mai mare tip de semireglabil ca altfel nu cred ca se putea modifica.

Postez ceea ce am facut in ideea ca cine se pricepe cat de cat si vrea sa faca modificarea asta are o baza de plecare.

Avand in vedere ca semireglabilul original din maneta de Omega B are doar 10 Kohm si lucreaza doar pe o treime din cursa lui adica de la 0,7 Kohm la 5,1Khom m-am hotarat sa confectionez un semiglabil din care sa pot seta rezistenta dorita. In mod sigur se putea face cu microcontroler si folosirea semireglabilului original din maneta dar am ales o schema simpla cu lm 555.

Pe maneta originala de Omega B daca se schimba semireglabilul cu unul de 100Kohm se poate seta timpul de la 6s la 11s (datorita faptului ca lucreaza doar o treime din cursa lui) iar daca se foloste 250Kohm se mareste timpul minim si mai mmult ceea ce nu este ok si temporizarea se realizeaza astfel de la 8s la 20s. Oricum in ambele cazuri temporizarea minima este prea mare.

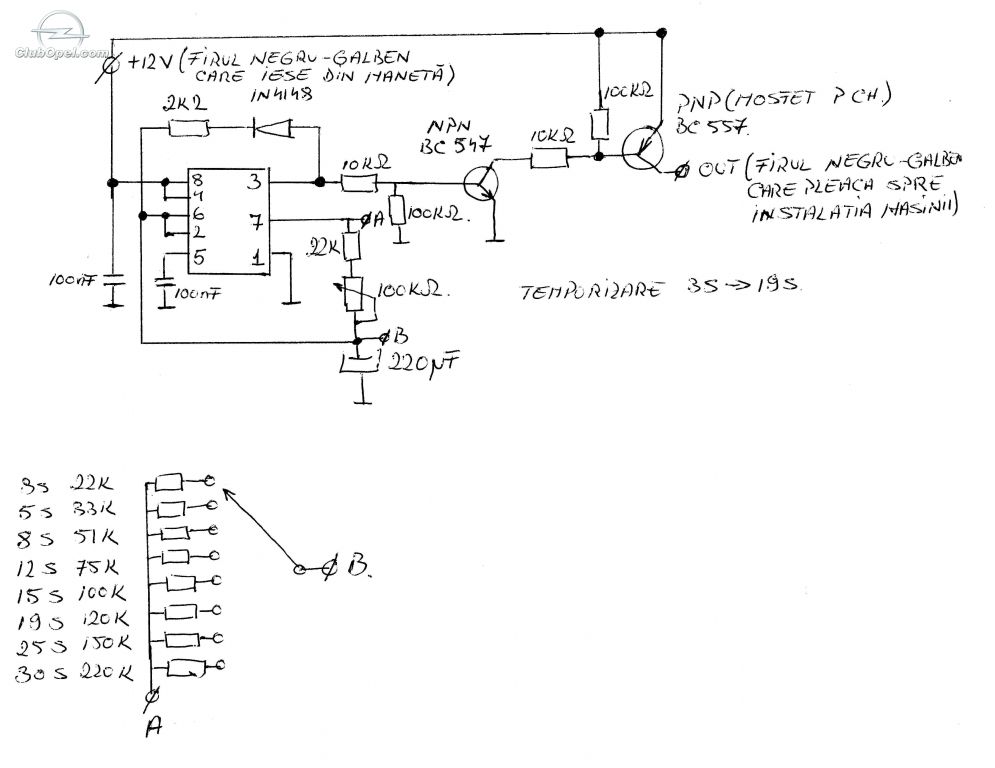

Schema folosita este urmatoarea:


In partea de jos este schema semireglabilului.

Cine doreste poate realiza montajul cu un potentiometru de 100Kohm (3s-15s) sau 250Kohm (3s - 32s) pe care sa il monteze undeva pe maneta normala sau in alt loc fara a folosi maneta de Omega B. Repet daca se foloseste maneta fara a face modificarea la semireglabil cum am facuto eu nu se vor obtine temporizarile din paranteza.
Din cauza ca, cu un semireglabil obisnuit montat pe maneta de Omega B nu se poate obtine timpul dorit de 3s - 30s eu cum spuneam mai sus am optat pentru confectionarea unui semireglabil din care sa pot seta timpul pe cele 8 trepte ale manetei dupa cum vreau.

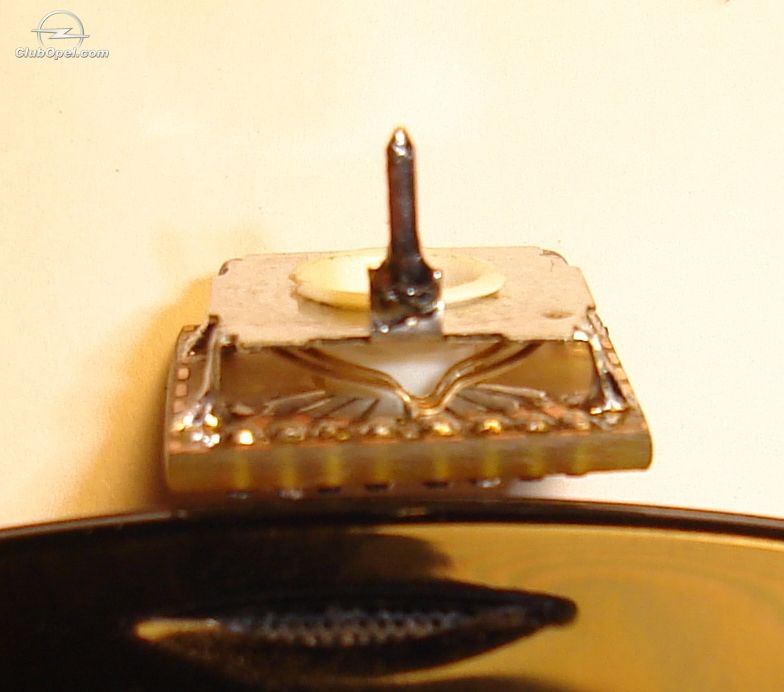

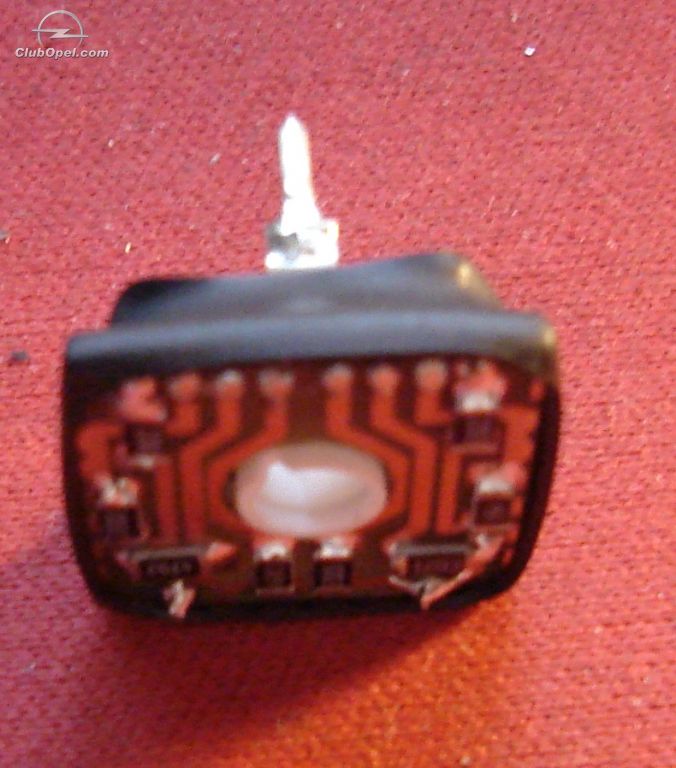

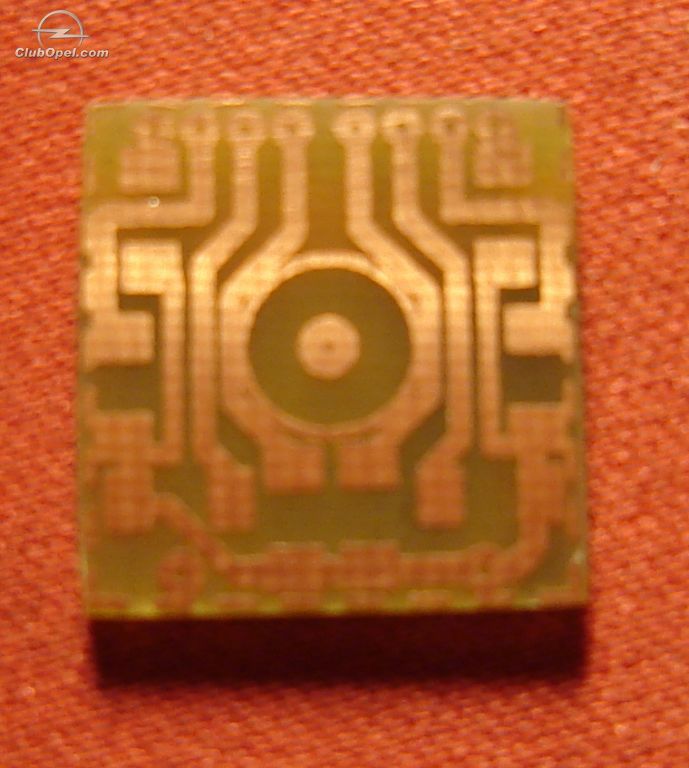

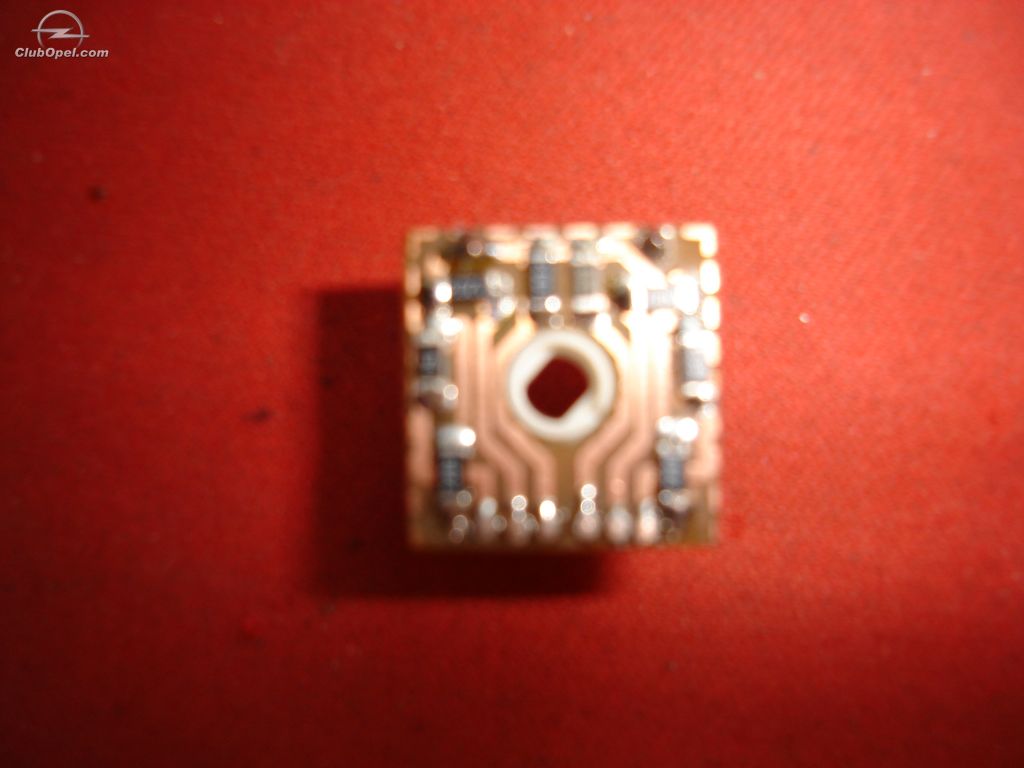

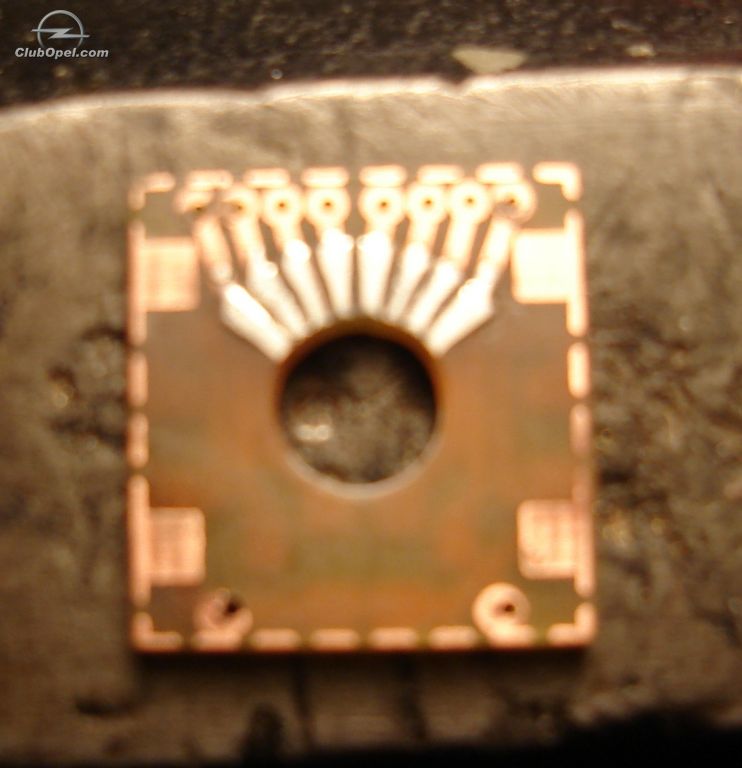

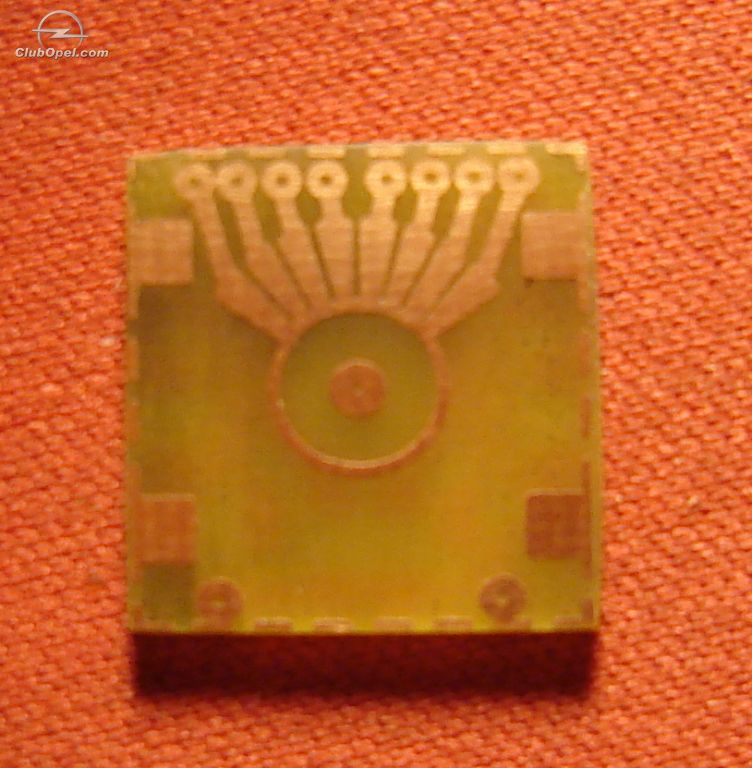

Cate va poze cu semireglabilul unde se poate observa exact intervalul unde lucreaza semireglabilul cand este montat pe maneta:

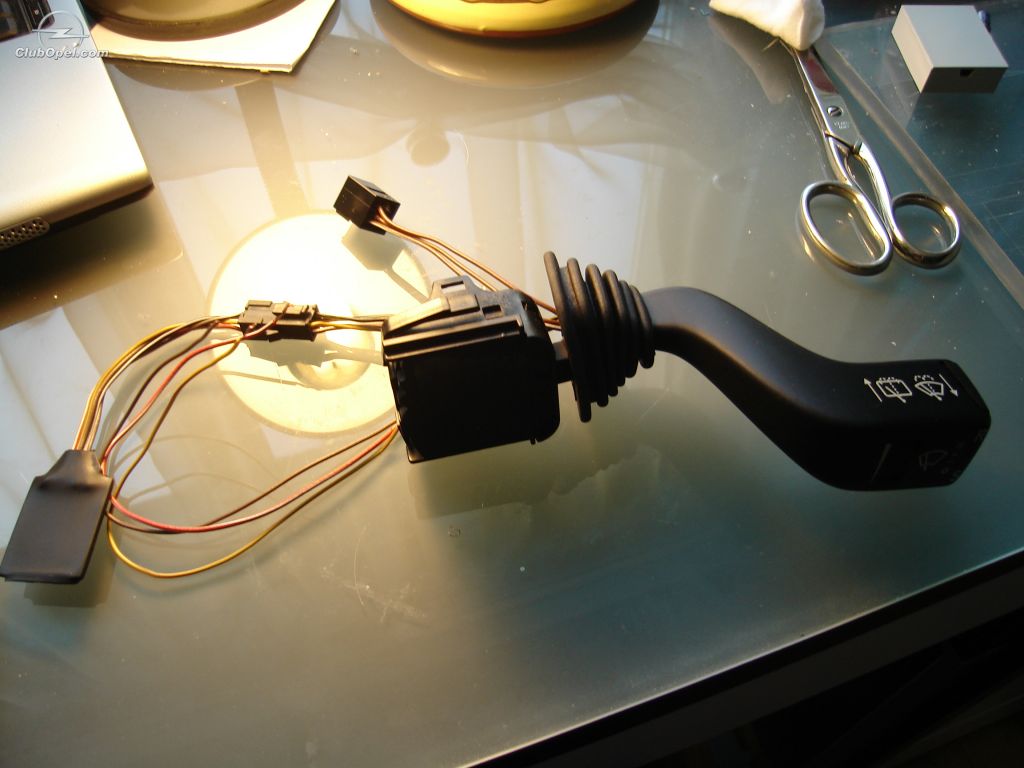

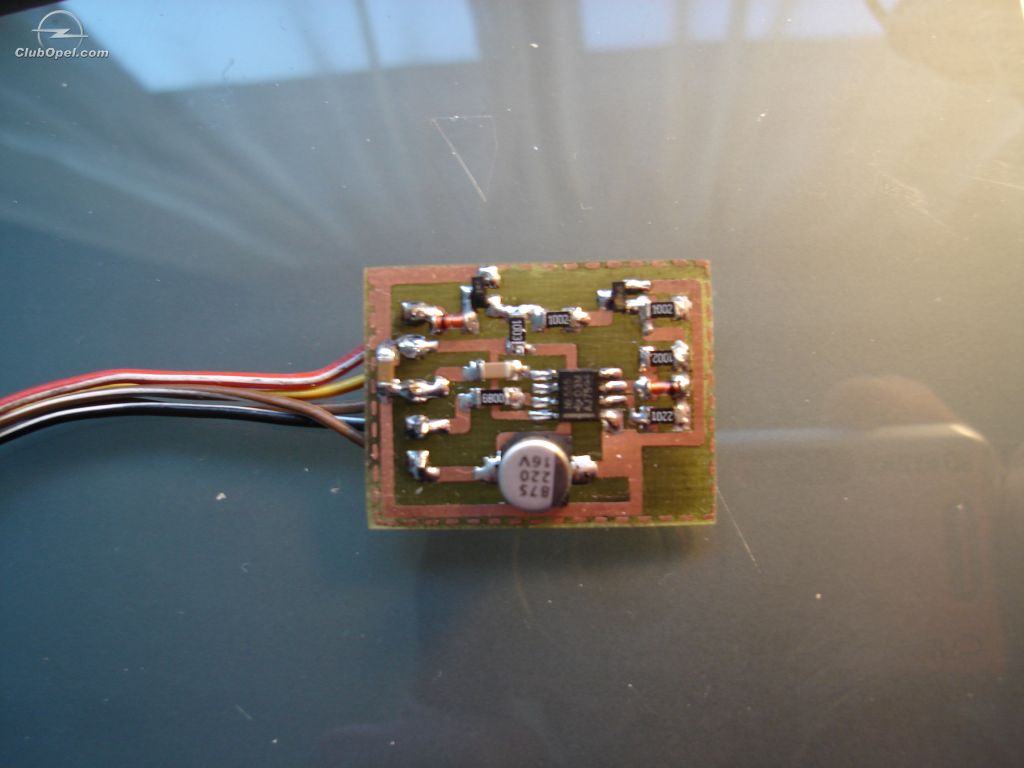

Si o poza cu montajul realizat de mine

Merci Stefan

Intradevar se poate folosi releul de Golf 3 (nr 99) sau cel de omega b dar trebuie facute modificari la tabloul electric. Un tutorial pentru releul de omega B montat pe o vectra: http://www.z22se.co.uk/guid...ittent_wipers.pdf
Si mai sunt cateva dar sunt pentru vectra a / astra f deoarece instalatia este asemanatoare cu omega b.
La astra g / vectra b exista multimetrul care comanda releul de temporizare si pentru montarea manetei cu releul trebuie trasa si instalatia de la maneta la releu astfel incat sa se ocoleasca multimetrul.

Eu am optat pentru varianta prezentata pentru ca nu se taie decat un fir la maneta de la stergatoare folosinduse in continuare multimetrul instalatia si releul original al masinii.

@4di am postat in acelasi timp, exact asa lucreaza cel de golf. Corsa c are asa ceva din fabrica sau ai releu de golf montat de masina?

la vectra a astra f nu trebuie modificat nimic.se inlocuieste releul si gata. am avut pe vectra a acest releu.
pe vectra b nu stiu daca merge plug and play dar am sa fac proba in curand.

sa nu o iei in nume de rau. varianta ta este poate cea mai la indemana.

felicitari ,este o treaba foarte buna asta cu temporizarea.
asteptam si alte montaje tot asa de benefice.

"Cine doreste poate realiza montajul cu un potentiometru de 100Kohm (3s-15s) sau 250Kohm (3s - 32s) pe care sa il monteze undeva pe maneta normala sau in alt loc fara a folosi maneta de Omega B"

asta pare cea mai ok solutie. Cred ca se pot face modificarile manetei de stergatoare similar cu cele prezentate in tutorialul de maneta pt tempomat.
In cazul potentiometrului, neavand trepte, nu vei sti cu exactitate la cate secunde opereaza, dar nu cred ca este esential.

la modelul de semireglabil facut de tine in cele din urma unde se monteaza switch-ul de reglare a temporizarii ?
Temporizatorul porneste la activarea primei trepte a manetei? ( ca si cum ai folosi temporizarea stock de 3s )

Din montajul tau de temporizator vad ca ies 5 fire, iar din schema deduc doar 3 ...ceva imi scapa, poate ma lamureste cineva .
Ar fi +12v de la maneta , +12V de la instalatia masinii ( fire obtinute prin sectionarea firului din maneta banuiesc ) , si masa (care nu pricep de unde o iau ) ...celelalte fire ce reprezinta ?

multumesc de indrumare.
sper sa-mi iasa cand ma apuc de el

Montajul prezentat aici are un inconvenient.

Fiind analogic nu isi da refresh cand schimbi treptele. Adica daca esti pe treapta de 30 Sec. si incepe sa ploua mai tare si ai nevoie de o temporizare mai mica montajul nu va porni stergatoarele decat dupa ce se termina cele 30 de Sec.

De asta am trecut pe microcontroler si astfel nu mai trebuie modificat nici semireglabilul original din maneta de Omega.
