Dupa cum stiti, pinul AR la playerul cu 9 butoane Grundig e remote, deci se poate folosi pentru pornirea amplificatorului.
Playerele de fabrica in general nu au iesiri RCA. Opel nu face exceptie. Solutia e folosirea unei cutiute cu 2 rezistente si un transformator inauntru, sau cu componente active, care scoate din iesirile de pe boxe semnal bun pentru amplificator. Problema e ca amplificatorul playerului in general e slabut si introduce distorsiuni. Mai adauga si convertorul high-low ceva...

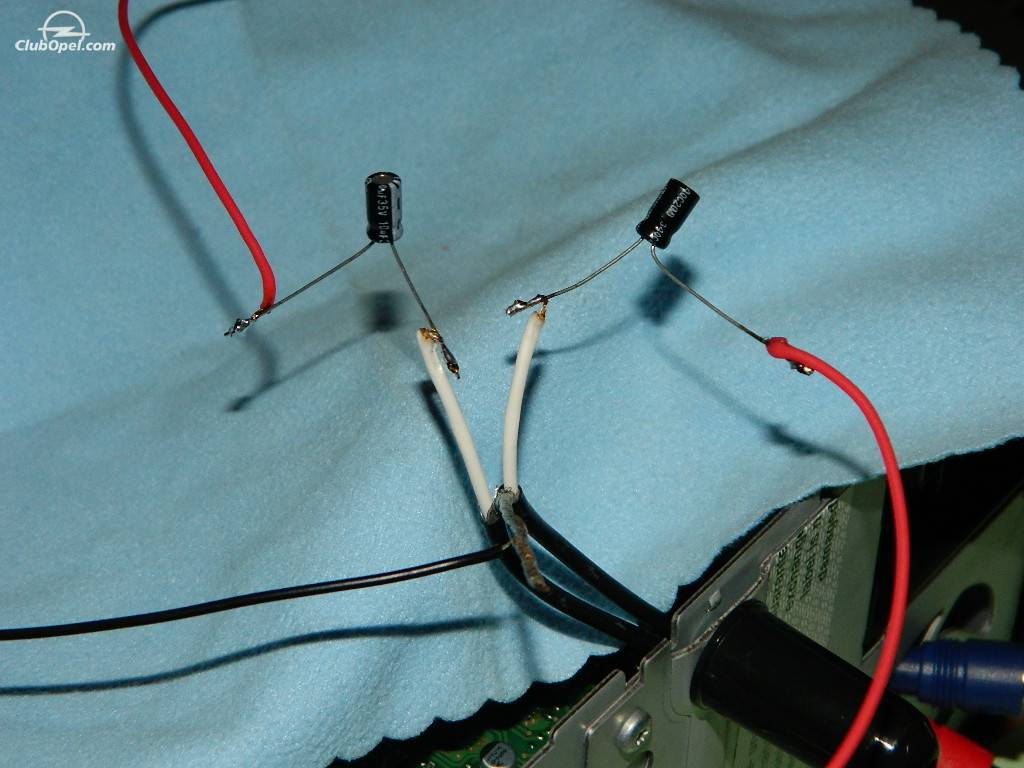

Cam din orice player se pot scoate iesiri RCA. Practic e semnalul care intra in final, trecut printr-un condensator, altfel poate trece curent continuu prin RCA, daca atinge de masa se poate arde ceva. Condensatorul trebuie sa fie suficent de mare sa nu taie basul, practic e un filtru high pass RC, R e impedanta de intrare a amplificatorului, undeva la 20KOhmi. Frecventa de taiere e 1/2*Pi*R*C trebuie sa fie sub 20 Hz. Eu am folosit 47uF ca asta am avut la indemana.

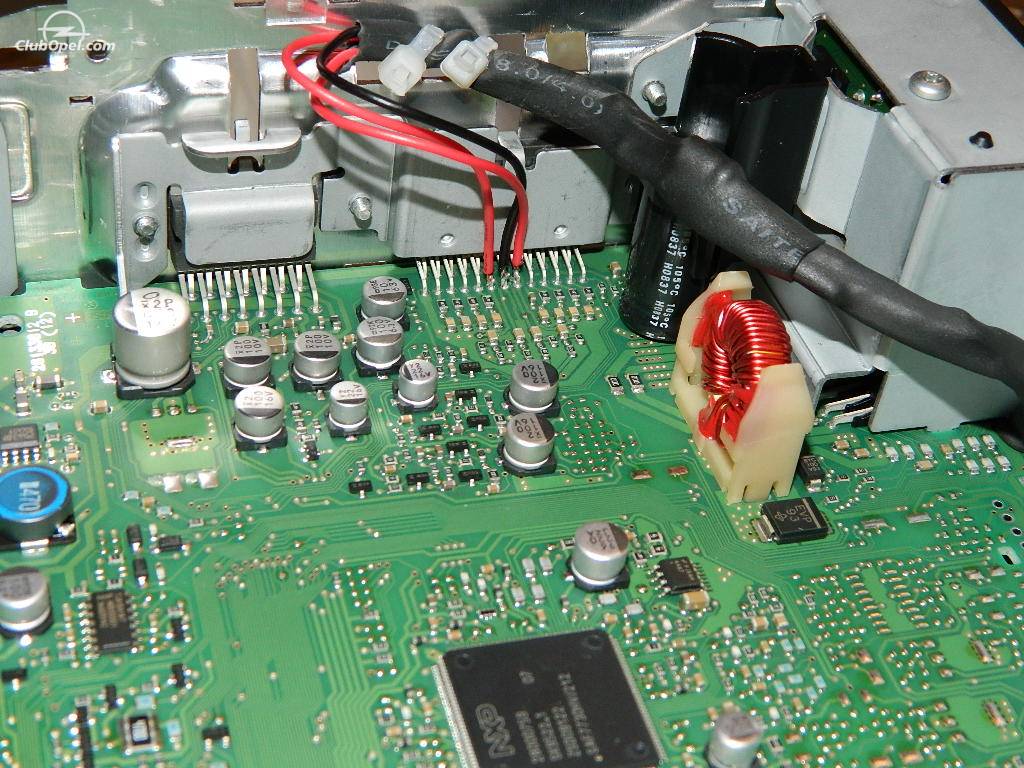

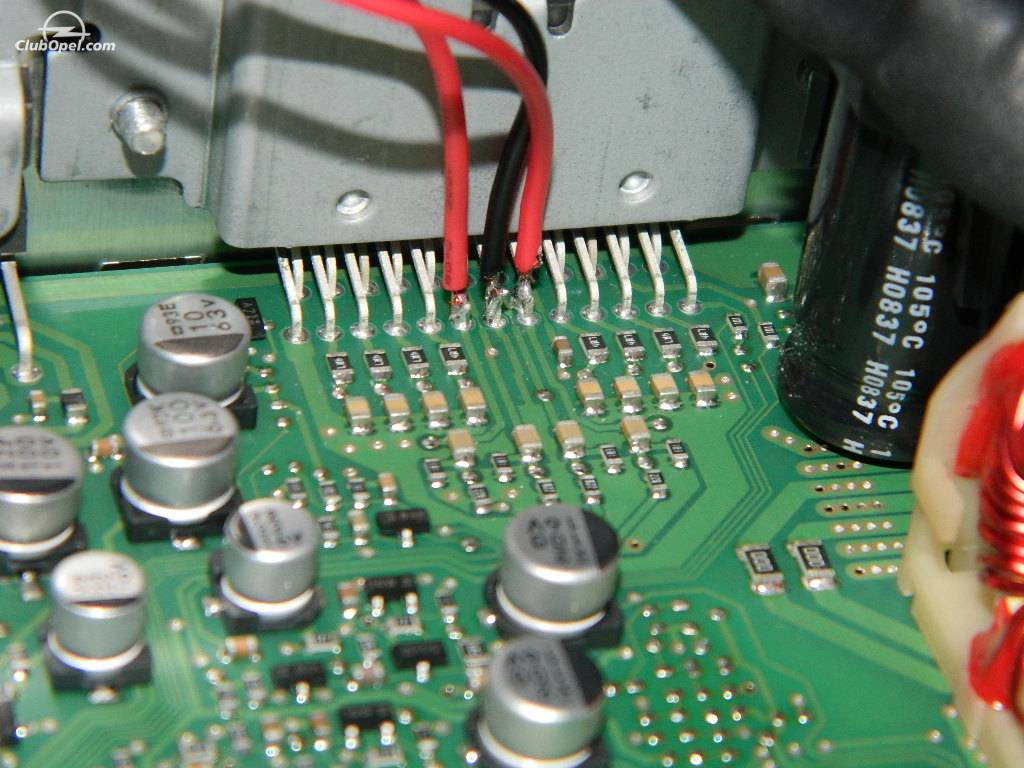

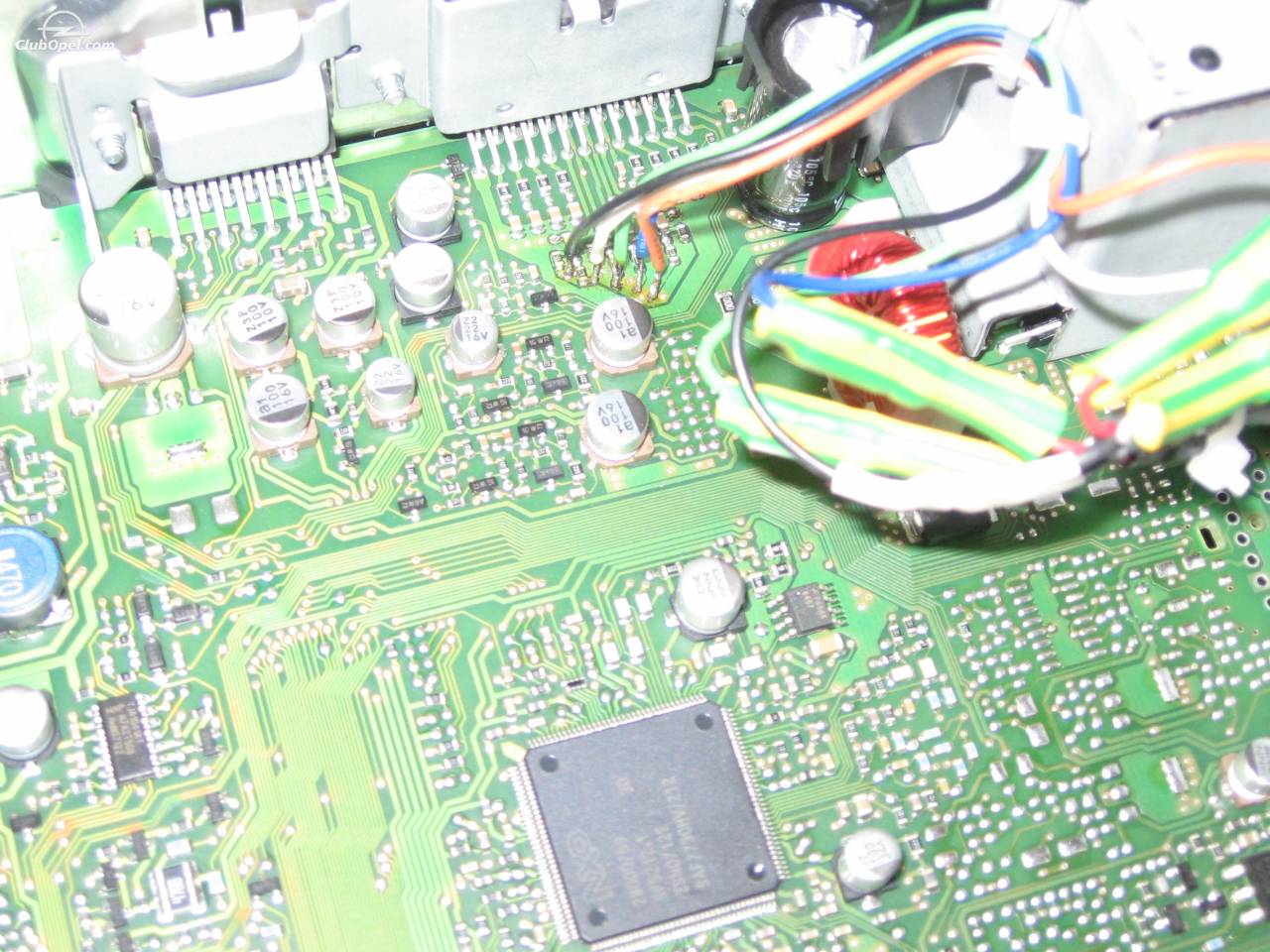

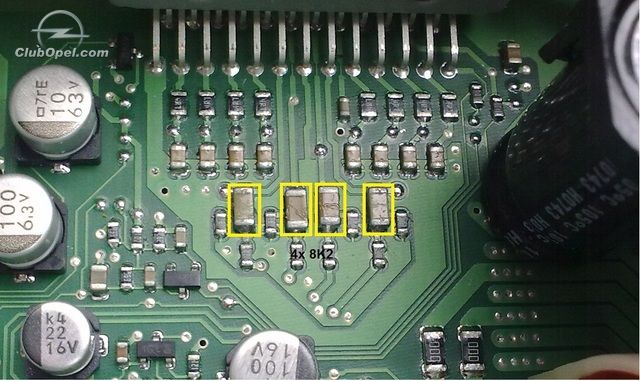

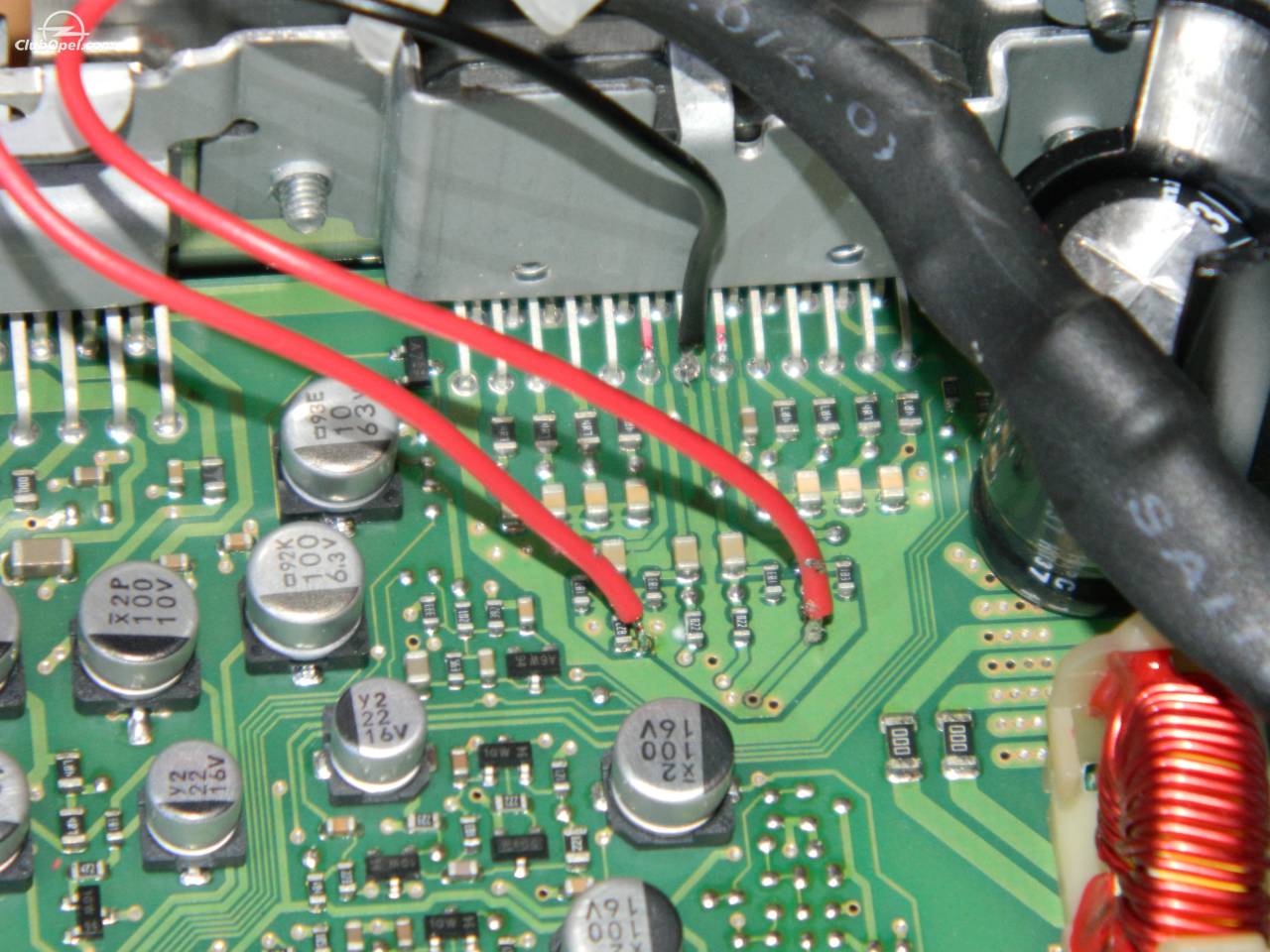

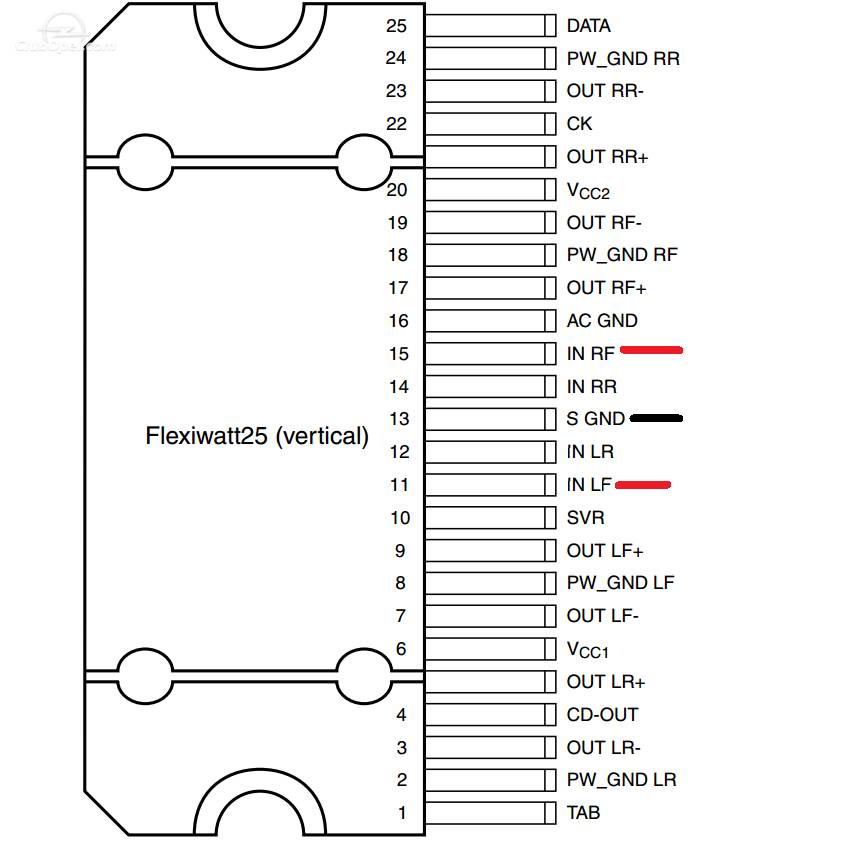

Finalul la modelul asta e TDA 7561, gasiti pe net datasheet-ul cu pinii. Atentie mare, trebuie lipituri de finete, daca nu aveti scule, rabdare si indemanare mergeti la cineva care are. Nu ma injurati pe mine daca stricati ceva. Se lipeste inainte de rezistenta si condensatorul SMD (inainte de rezistentele alea 8k2, sunt niste puncte mici pe placa acolo), nu chiar langa pinii finalului pentru ca acolo semnalul e atenuat prea tare. Masa se poate lua de oriunde, eu am lipit tot in zona aia un fir.
Ca la carte, pe circuitul asta ar trebui pus si un preamplificator, dar semnalul e suficient de puternic, se poate si fara.
Legati cumva firele de carcasa sa nu se smulga, lipiturile sunt foarte mici.
Rezultatul e bun. Se aud mici distorsiuni cand volumul e pe la 90% ca la orice alt player sub 150-200E. Pentru sunet perfect trebuie playere de top care costa o avere. Cam asta e maxiumul care se poate scoate din playerul de fabrica si zic eu ca e la nivelul oricarui player aftermarket de duzina, cele sub 150E.

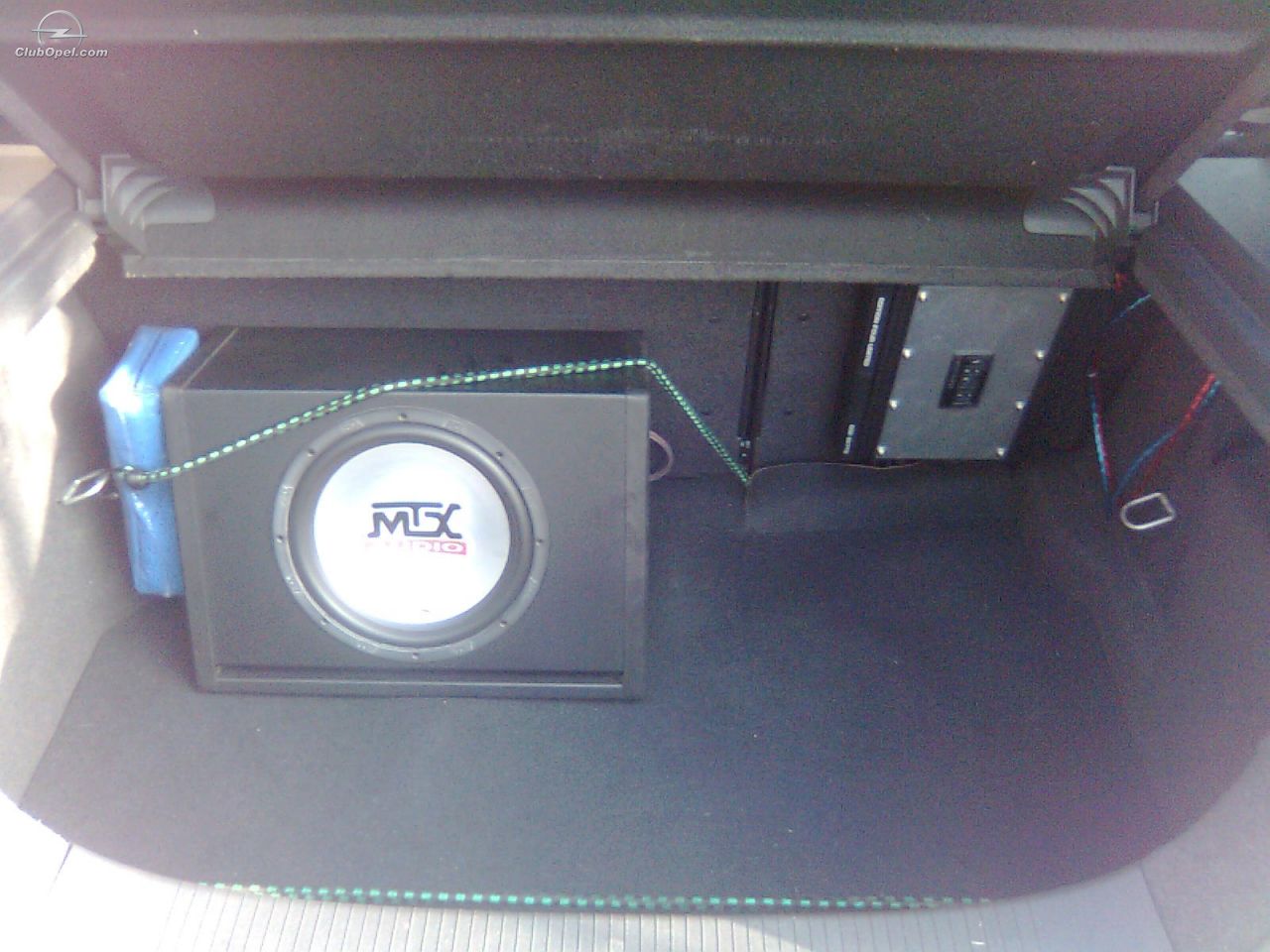

In cazul in care faceti modificarea asta si puneti amplificator, ori amplificati boxele fata, ori toate 4, ori boxele fata si un sub. Iesirile spate sunt doar pentru difuzoarele spate, au volum mai mic si bas atenuat, asa cum trebuie pentru rear fill. Nu legati sub la ele ca nu se va auzi bine. Eu am scos doar o pereche de RCA-uri de pe iesirile fata ca am componente pe fata si un sub pe un amplificator cu 4 canale. Sub-ul e pe 2 canale in bridge si cu low pass.

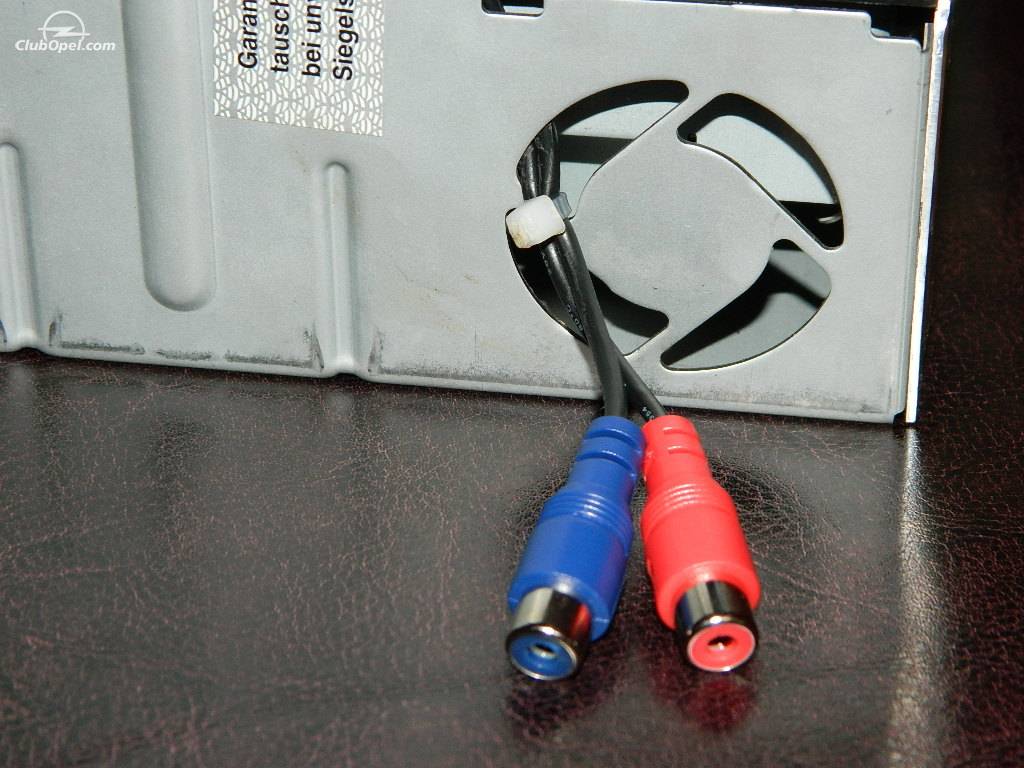

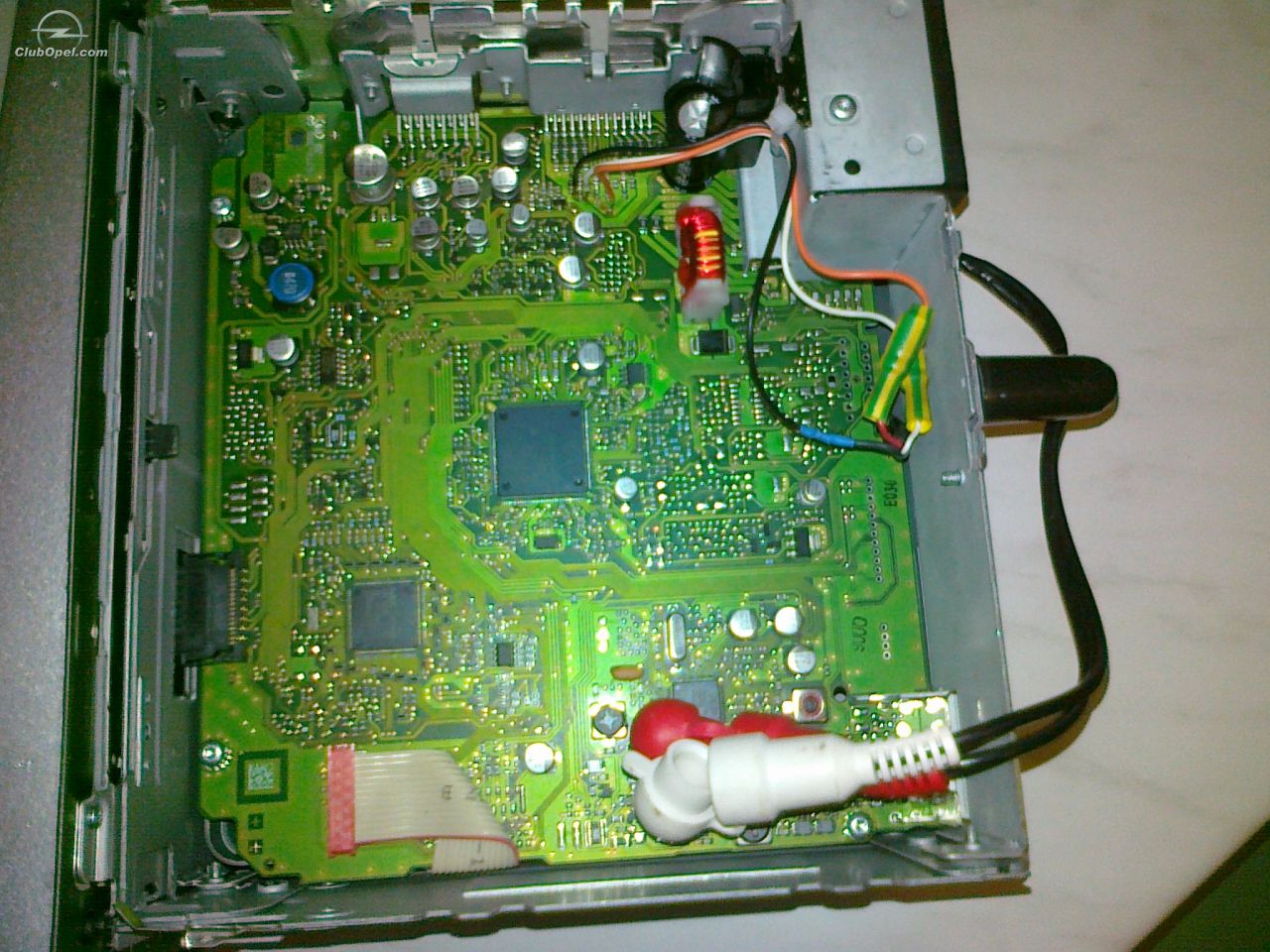

O sa pun si o poza cu playerul modificat.
