Tutorial montare modul USB/SD la Siemens CDR2005

Salutare baieti !
Pentru inceput avem nevoie de un modul usb/sd card. Acesta il putem achizitiona din mai multe surse cum ar fi : ebay, dealextreme, okazii
Exista o gramada de modele . Un exemplu aveti mai jos .






Dupa ce aveti asa ceva, putem sa incepem treaba . Din pacate nu am fost prea inspirat sa fac poze la absolut tot tot, oricum , banuiesc ca cei care se vor incumeta sa faca asa ceva au ceva cunostinte si nu se apuca sa traga de cleme , suporti etc .

Pasul 1.

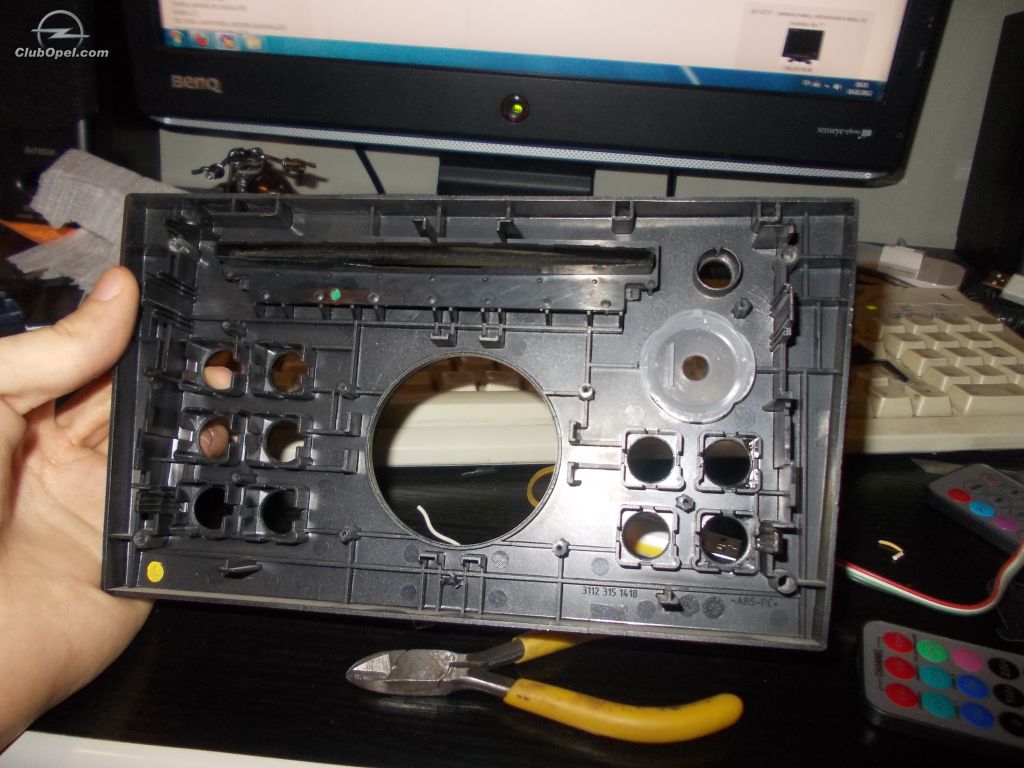

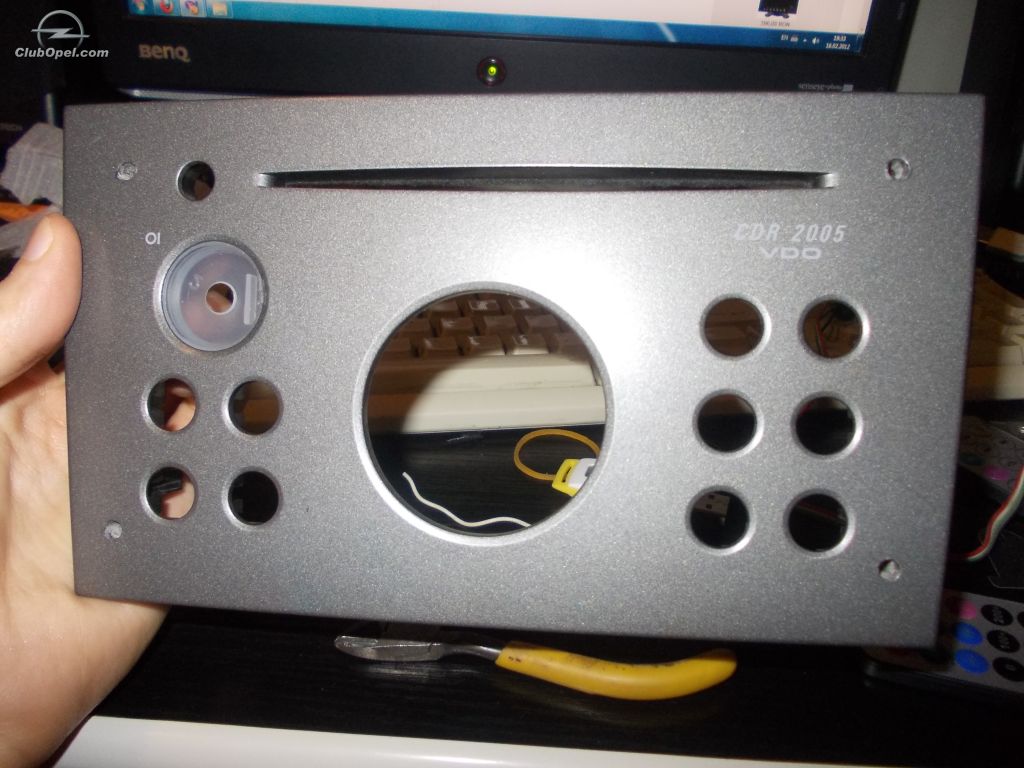

Am demontat unitatea audio dupa masina, i-am desfacut "fața" (este prinsa in niste cleme in laterale)



Pasul 2.

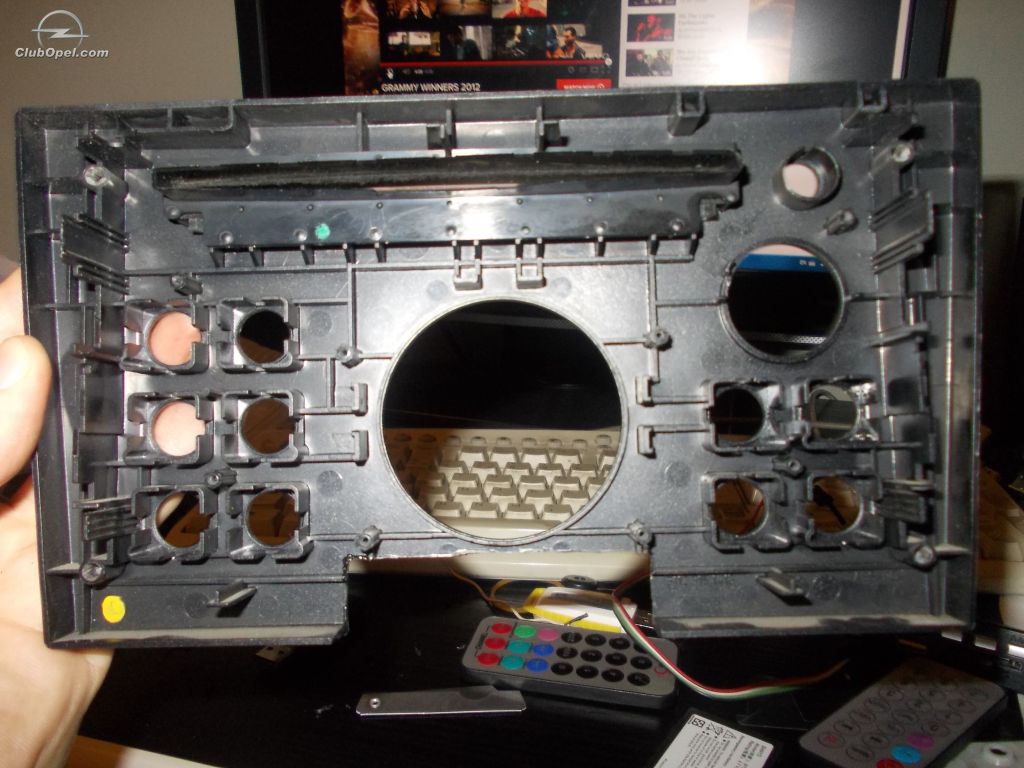

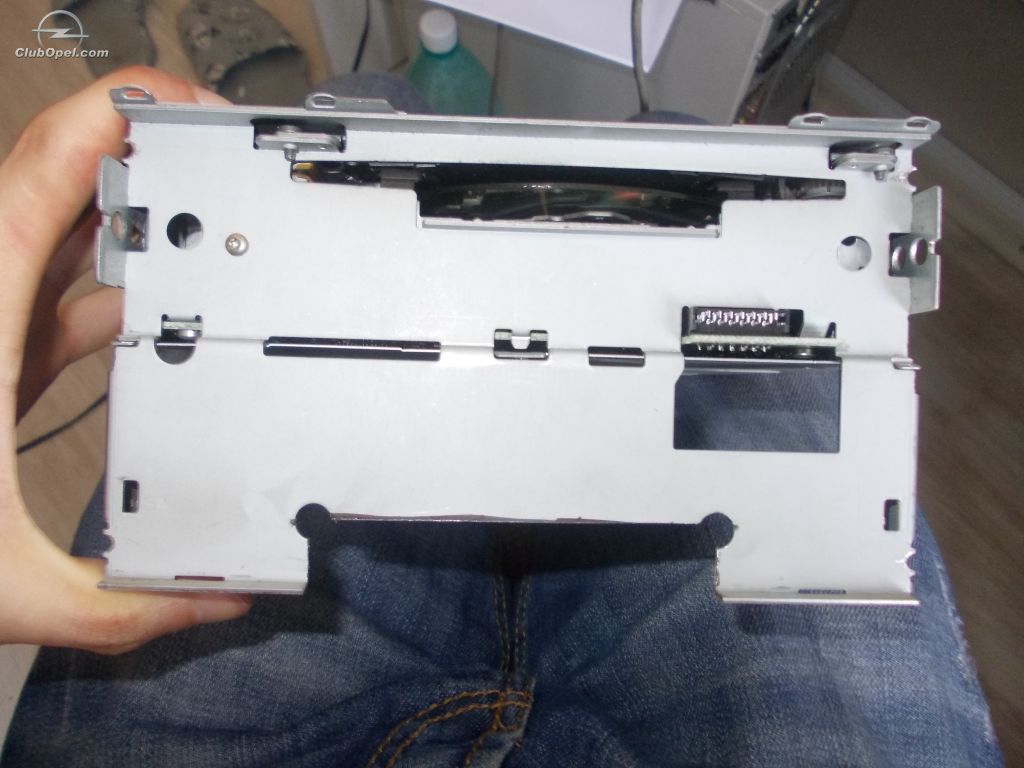

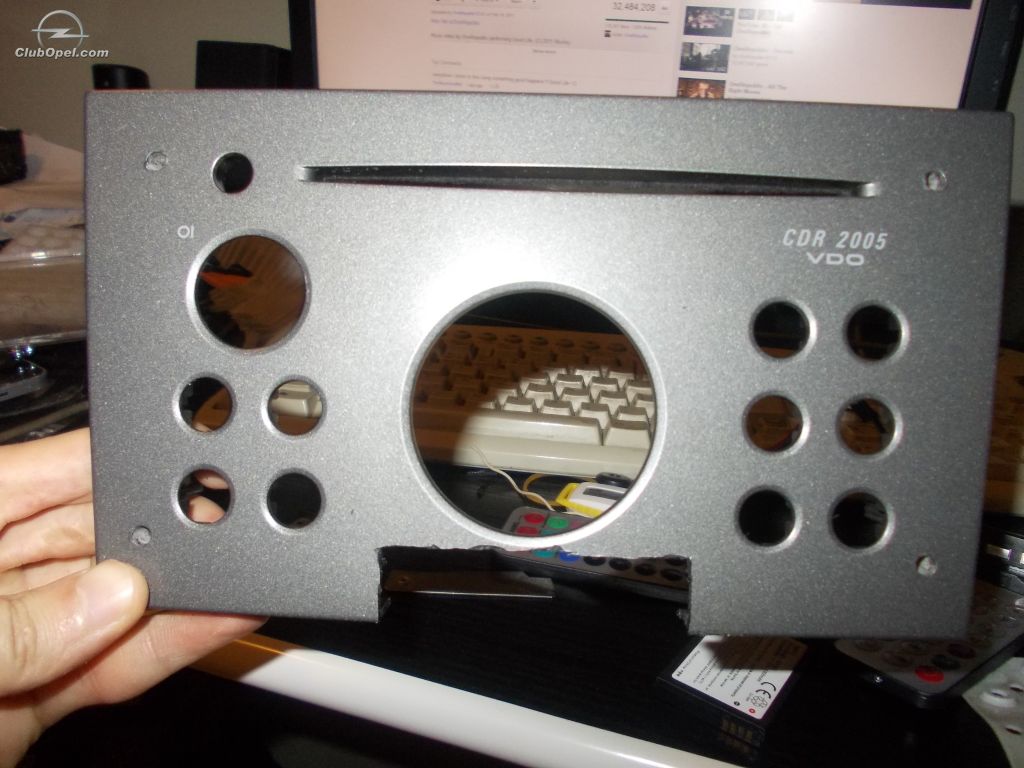

Am masurat dimensiunea modulului si am taiat din "fața" unitatii audio cat a fost necesar si din suportul unitatii audio pe care aceasta sta.




Pasul 3.

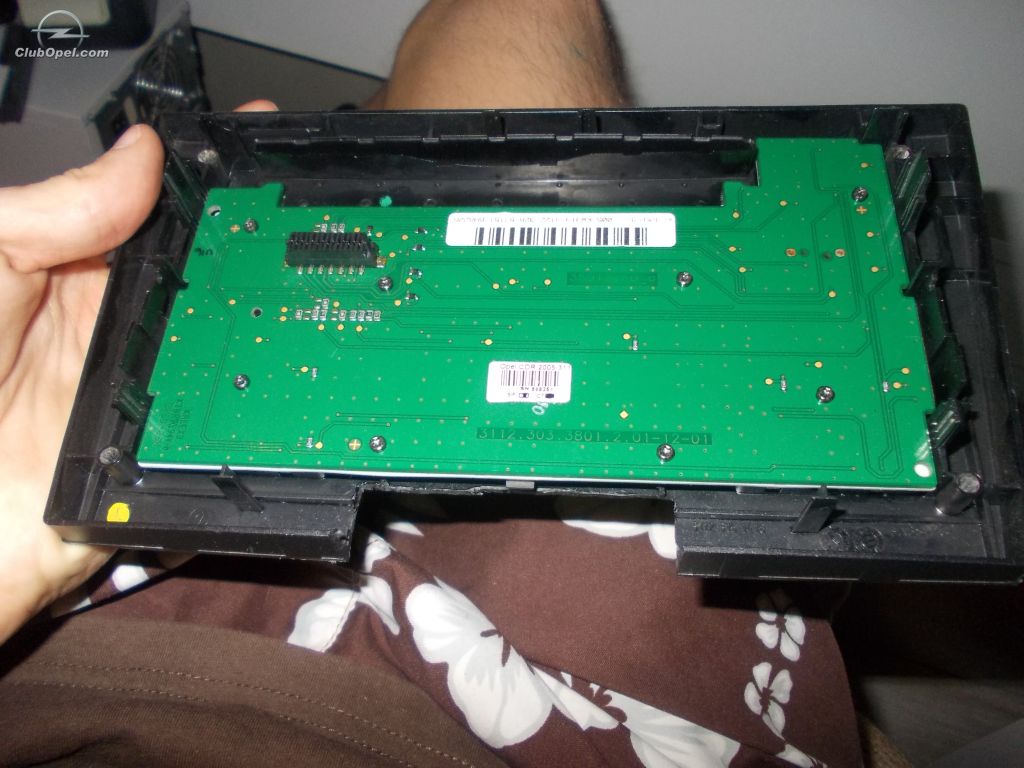

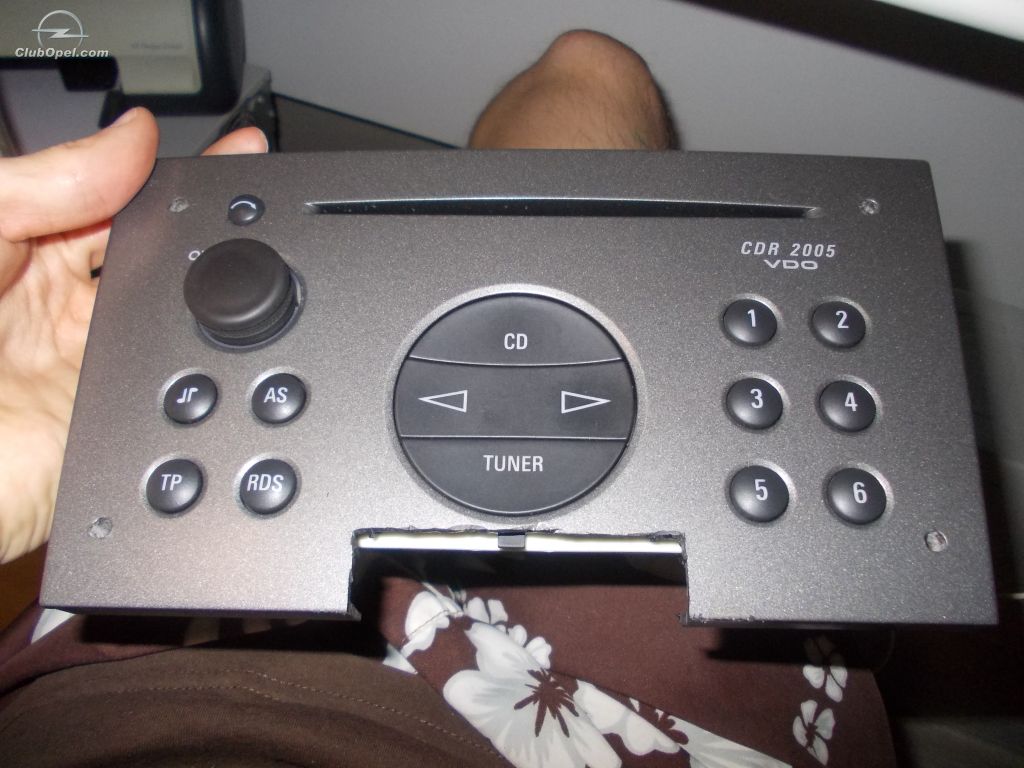

Am montat pe "fața" innapoi butoanele si placa cu contactele butoanelor.



Pasul 4.

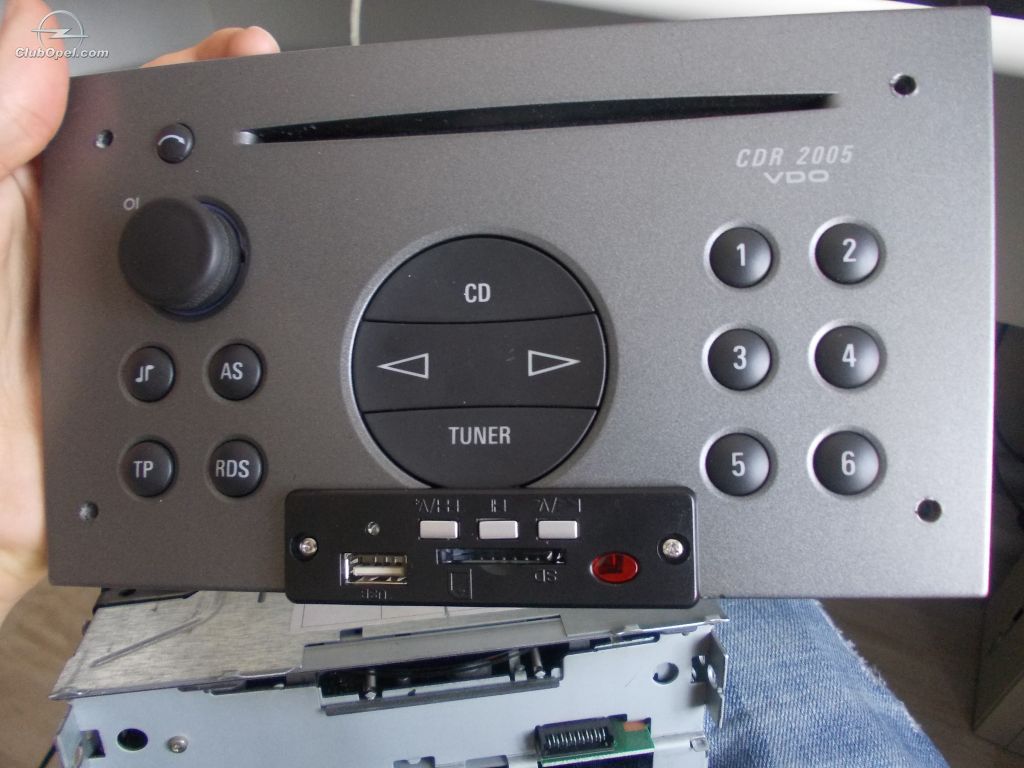

Am prins modulul in suruburi si "fața" innapoi pe unitatea audio .



Pasul 5.

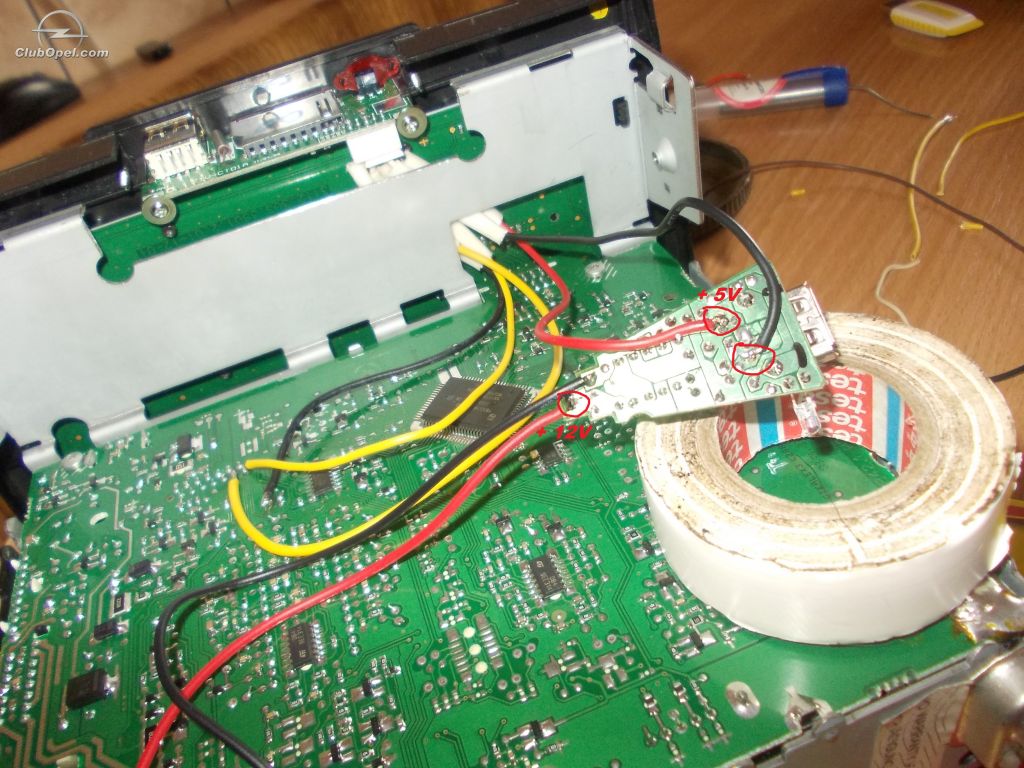

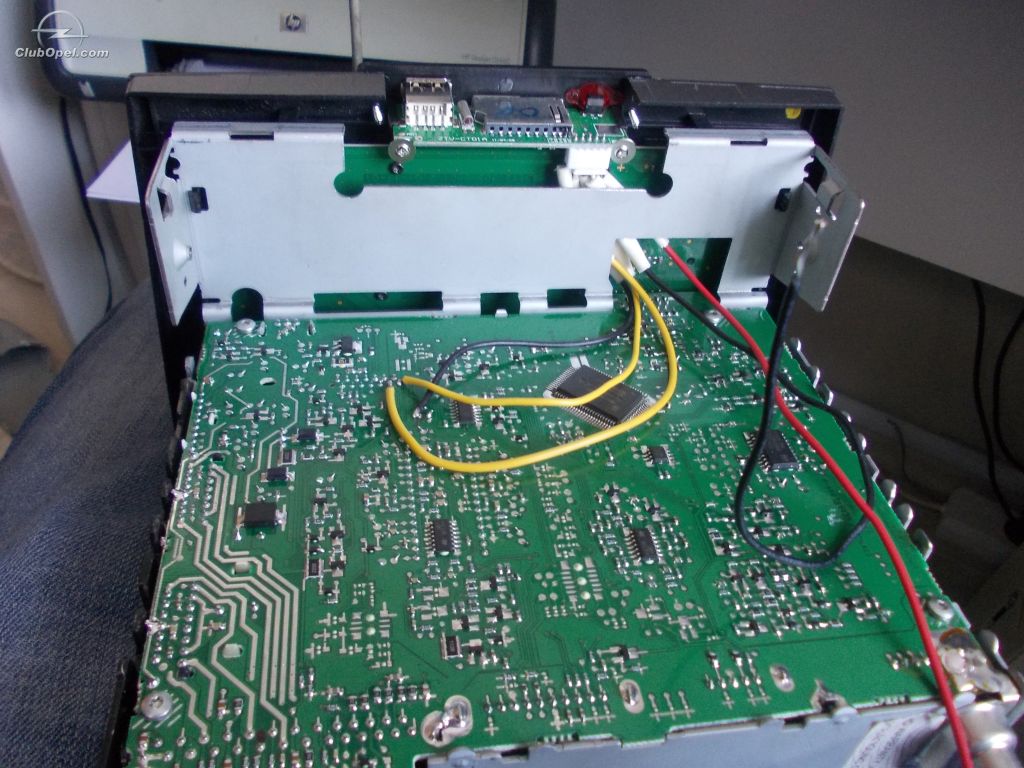

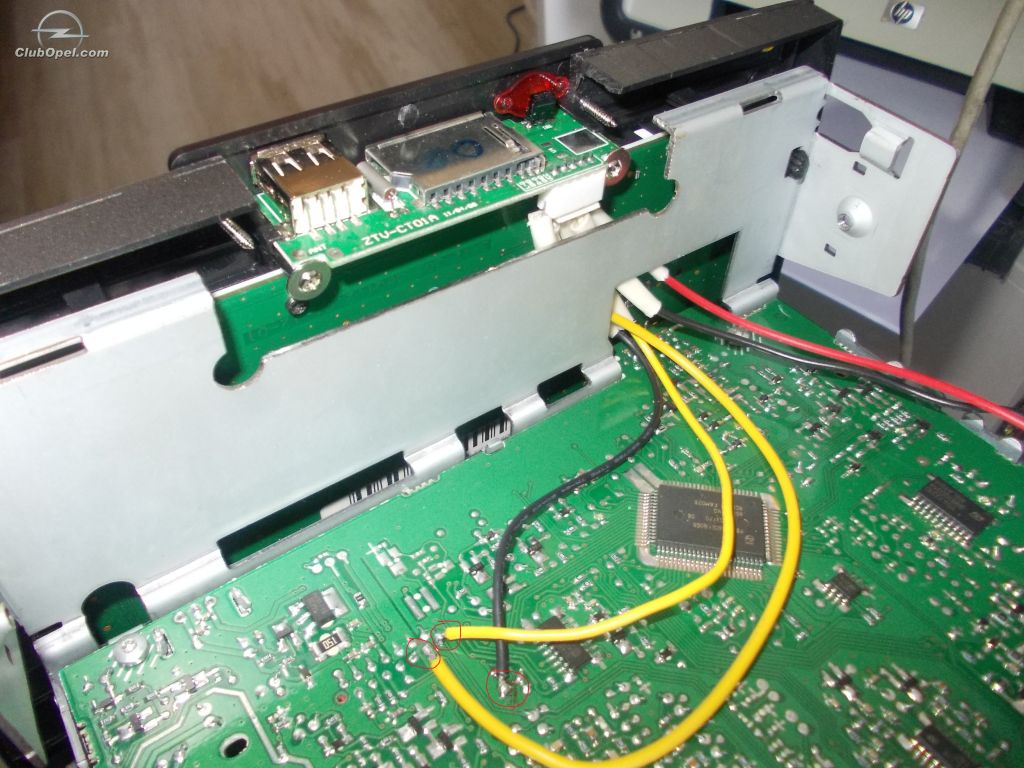

Am facut lipiturile aferente , in prima faza lipiturile firelor pentru semnalul audio .

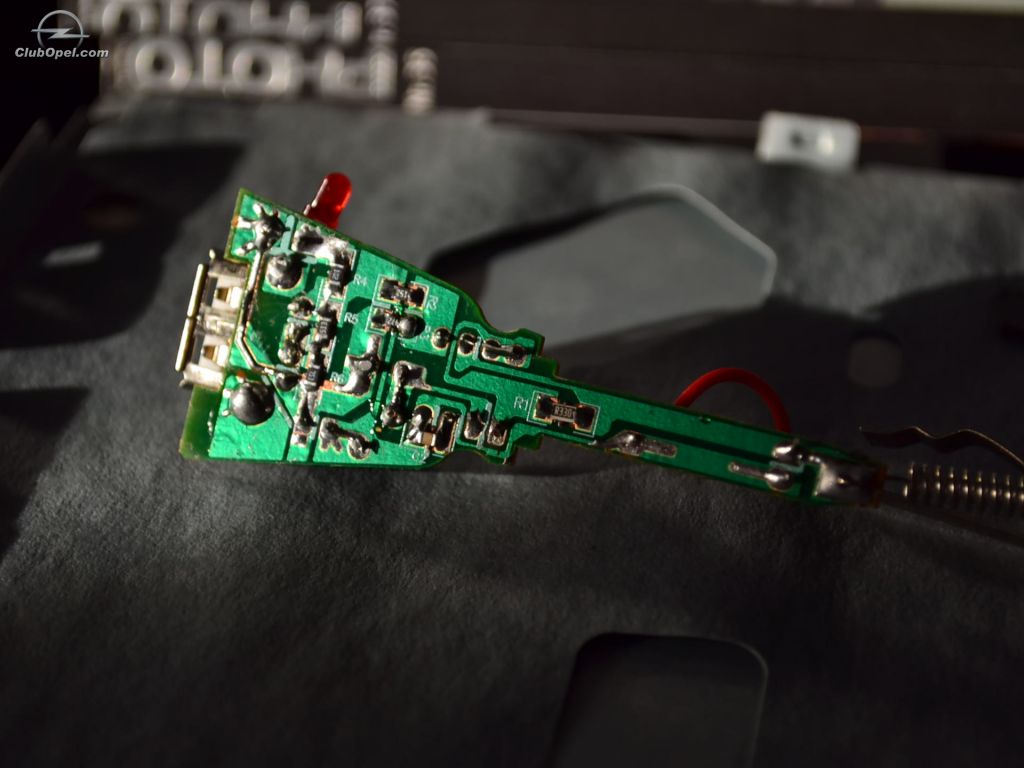

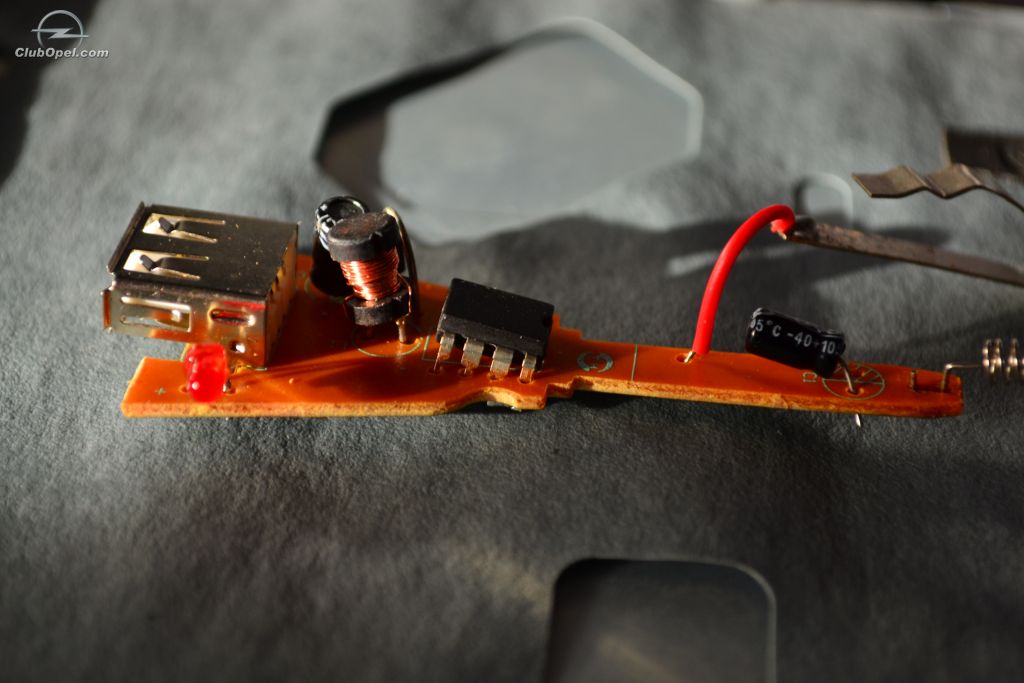

De retinut este ca acest modul functioneaza la 5V . Puteti folosi orice adaptor din acela USB care intra la bricheta (poza mai jos) pentru a scoate aceasta tensiune sau daca nu se poate face un mic montaj cu 2 condensatori si un tranzistor. Eu am folosit un adaptor usb , pe care bineinteles l-am desfacut si am folosit din el doar circuitul .

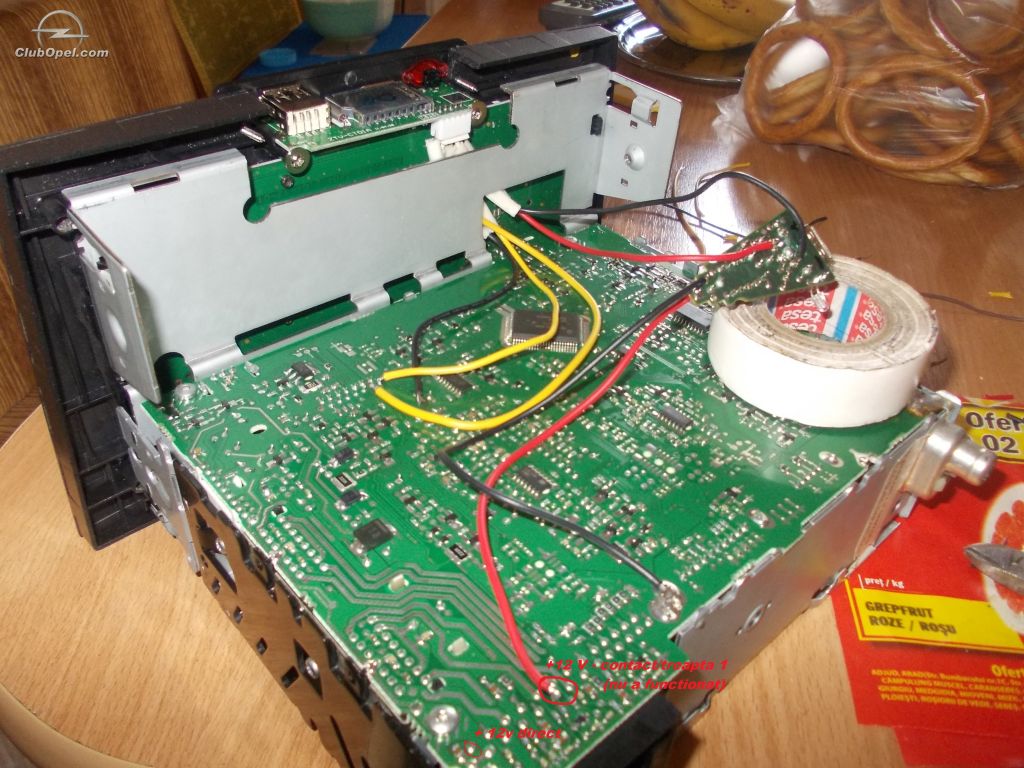

Din pacate la alimentarea adaptorului m-am cam grabit si nu am stat sa caut prea mult... Am incercat prima data sa fac acest adaptor sa primeasca curent in momentul cand pui contactul sau doar treapta 1 dar din pacate nu a mers, aparea SAFE , flash-uia de 3 ori si se stingea unitatea audio nici nu apucam sa bag codul , n-am stat sa-mi pun prea multe intrebari, sunt convins ca merge si asa dar n-am mai avut rabdare . In concluzie adaptorul usb l-am legat direct la alimentarea unitatii audio. Poza care este mai jos arata alimentarea adaptorului cum incercasem prima data pe contact/treapta 1 . Din pacate nu am mai facut poza si pentru alimentarea directa dar v-am aratat unde trebuie lipit plusul 12 v .



Probabil o sa ma intrebati cum opresc acel adaptor 12v - 5v . Ei bine , nu-l opresc , cat poate sa consume ? extraordinar de putin si in plus de asta BANUIESC din cate am vazut eu ca daca spre exemplu uiti plafoniera aprinsa, sau chiar muzica(unitatea audio) dupa o anumita perioada (masina fiind incuiata) le taie curentul si se opresc . Daca taie curentul unitatii audio automat se opreste si acel adaptor . Repet este doar o banuiala.
Mai jos aveti o prezentare video :



In rest ce sa va spun....se aude ok , sunt multumit , am telecomanda, pot sa pun muzica pe stick sau card , ceea ce este foarte comod....
Succes!

Foarte reusit tutorialul. Imi poti trimite te rog pe PM sau aici un link de unde ai cumparat unitatea cu modulul USB/MC Card

Impresionant,Super +10

Acum ca tot ma 'Oftic'' [pentru eu ma chinui cu un amarat de modulator FM cu USB],oare minunatia aceasta se poate adapta si la


alte modele ex CDR 400, 500..etc ?

Baniuiesc ca nu 'deranjezi' pe nimeni daca publici adresa de cumparare si pretul de achizitionare.[Zic si eu nu dau cu paru']

Super minunate tutoriale pe Clubopel !

@cristichd - nu stiu sa-ti spun de CDR400, 500... pentru ca nu am avut de-a face cu asa ceva , experimentez mai mult pe ce e al meu , in principiu se poate pune daca se identifica integratul care scoate semnalul audio de la cd [ sper sa ma fi inteles:) ] . Din cate am cautat eu pe net in Romania am gasit o singura firma din Oradea care vinde asa ceva . Tehno Electric - http://www.tehnoelectric.ro (sus in dreapta aveti search si ii dati modul decodor)

@kerosen0007 - http://www.tehnoelectric.ro

Felicitari pentru inventivitatea de care ai dat dovada
In principiu cred ca modulul merge adaptat pe orice player,mai greu cu amplasamentul ,pentru intreruperea alimentarii sunt cert ca se poate monta undeva prin bord un intrerupator mic

Am un delco CDR500, ma poti ajuta sa ii pun un LINE IN sau modul USB/SD ?NIste sfaturi sau schite sunt foarte bine venite.

Domn'Horica multam fain !

Felicitari si cat mai multe.dupa cum am vazut nu mai merge sa citeasca de pe cd Cd ciar daca nu ai stick bagat sau nu este asa si chiar daca nu merge este mult mai simplu pe stick sau card.Mutumesc.

Da normal ca e mai comod. De aia te-am intrebat ca era doar Track 1 in video.

salutare. E careva amabil



deci sunt in tutorial, 2 fire(rosu si negru), care pleaca de la decodor mufa alba, si ajung pe placa usb-ului bricheta pentru a face transferul de la 5 V la 12V. si mai sunt alte 2 fire care pleaca de la usb bricheta si ajung pe placa cdr-ului (casetofonului).
Bun, intrebarea mea e, poate cineva sa-mi arate pe prima poza venirile de la decodor, si plecarile catre casetofon? Multumesc in avans.
