am vazut ca la poza de pe tutorial se vede si becul de pozitie de pe intrerupator ca lumineaza. la voi nu se vede iluminat la nici unul . de ce?
- 02tes
- ***
- 591 mesaje
- din 27 Oct 2008
- Astra 2003 z17dtl
- Bucuresti
02tes
- Mesaje scrise: 591
- Locatie: Bucuresti
- Masina: Astra 2003 z17dtl
- Status: Offline
- Cont inregistrat: 27 Oct 2008
- Mesaj Privat
- mihai0308
- ***
- 812 mesaje
- din 08 Feb 2009
- Astra 2001 y17dt
- Iasi
mihai0308
- Mesaje scrise: 812
- Locatie: Iasi
- Masina: Astra 2001 y17dt
- Status: Offline
- Cont inregistrat: 08 Feb 2009
- Mesaj Privat
Mie 10 Feb, 2010 10:04 pm
02tes a scris:am vazut ca la poza de pe tutorial se vede si becul de pozitie de pe intrerupator ca lumineaza. la voi nu se vede iluminat la nici unul . de ce?
Daca ai sa citesti ce o scris el pe forum ai sa aflii asta
"I used 9 5mm leds and 2 3mm leds forthe pointers "
Unde o pus el 9 leduri de 5mm ca noi vedem 8...unde e ledul nr 9? simplu in spatele becului de pozitie...cum lo pus si unde nu stiu e destul de complicat spatiul e ingust...oricumnu vad sa fie asta o problema majora..
- 02tes
- ***
- 591 mesaje
- din 27 Oct 2008
- Astra 2003 z17dtl
- Bucuresti
02tes
- Mesaje scrise: 591
- Locatie: Bucuresti
- Masina: Astra 2003 z17dtl
- Status: Offline
- Cont inregistrat: 27 Oct 2008
- Mesaj Privat
- mihai0308
- ***
- 812 mesaje
- din 08 Feb 2009
- Astra 2001 y17dt
- Iasi
mihai0308
- Mesaje scrise: 812
- Locatie: Iasi
- Masina: Astra 2001 y17dt
- Status: Offline
- Cont inregistrat: 08 Feb 2009
- Mesaj Privat
- keopsss
- ****
- 1,507 mesaje
- din 11 Nov 2007
- Alta tara
keopsss
- Mesaje scrise: 1,507
- Locatie: Alta tara
- Masina:
- Status: Offline
- Cont inregistrat: 11 Nov 2007
- Mesaj Privat
- mihai0308
- ***
- 812 mesaje
- din 08 Feb 2009
- Astra 2001 y17dt
- Iasi
mihai0308
- Mesaje scrise: 812
- Locatie: Iasi
- Masina: Astra 2001 y17dt
- Status: Offline
- Cont inregistrat: 08 Feb 2009
- Mesaj Privat
Sam 20 Mar, 2010 9:21 pm
Becul care vrei tu sa`l luminezi e destul de greu deoarece e o parte mobila dar nu imposibil....ce rezistenta sa folosesti? Ai aici lista:
1 led (5 sau 3mm alb,rosu,albastru) o rezistenta de 680 Ohm
2 leduri in serie (5 sau 3mm alb,rosu,albastru) o rezistenta de 470 Ohm
3 leduri in serie (5 sau 3mm alb,rosu,albastru) o rezistenta de 220 Ohm
Mai mult de 3 leduri nu poti lega in serie...rezistentele sunt calculate la un curent de 13.4V
Eu asa am pus la a mea si nu numai si pana acum nu so ars nici un led.
1 led (5 sau 3mm alb,rosu,albastru) o rezistenta de 680 Ohm
2 leduri in serie (5 sau 3mm alb,rosu,albastru) o rezistenta de 470 Ohm
3 leduri in serie (5 sau 3mm alb,rosu,albastru) o rezistenta de 220 Ohm
Mai mult de 3 leduri nu poti lega in serie...rezistentele sunt calculate la un curent de 13.4V
Eu asa am pus la a mea si nu numai si pana acum nu so ars nici un led.
- AdamOpel
- ****
- 1,015 mesaje
- din 07 Nov 2006
- Alta tara
AdamOpel
- Mesaje scrise: 1,015
- Locatie: Alta tara
- Masina:
- Status: Offline
- Cont inregistrat: 07 Nov 2006
- Mesaj Privat
Lun 10 Mai, 2010 5:11 pm
Uite in utilitar ce te ajuta sa calculezi valoarea rezistentei pt leduri:
Meniu: Electronics > Electronics Software > RLCC PC (LED Resistor & Current Calculator)
Trebuie avut in vedere pe ce doriti sal rulati PC sau GPS(PNA)!
Calculator rezistenta leduri
ps. se pot lega mai mult de 3 leduri, dar depinde acuma de led!
de ex: un led rosu LEDuri Superflux 3mm are tensiunea de alimentare intre 2.4-2.9 Min-max V
intotdeauna se alege o valoare mijlocie pt a menaja ledul si ai prelungi viata.
deci luam 2,7Vx4= 10,8V cu cat tensiunea ledurilor se apropie de tensiunea minima intalnita pe instalatia masini (12V) cu atat ai pierderi mai mici pe rezistenta! deci fiabilitate!
sunt leduri cele rotunde rosi de 5mm ce au o tensiune de alimentare intre 1,8 si 2,4V (aici depinde de tipul ledului si de fabricant!)
Nu se mai poate generaliza pe culori cum era in trecut, acuma aceeasi culoare doar diferiti fabricati/tipuri de leduri si ai alta valoare a tensiuni de alimentare.
Dupa aceea in valoarea rezistentei intra si curentul, nu mai exista doar o singura valoare ex. 20mA ci sunt 60-80mA si acesta trebuie luat in calcul. Intotdeauna se verifica fisa produsului pt a afla parametri de functionare.
Meniu: Electronics > Electronics Software > RLCC PC (LED Resistor & Current Calculator)
Trebuie avut in vedere pe ce doriti sal rulati PC sau GPS(PNA)!
Calculator rezistenta leduri
ps. se pot lega mai mult de 3 leduri, dar depinde acuma de led!
de ex: un led rosu LEDuri Superflux 3mm are tensiunea de alimentare intre 2.4-2.9 Min-max V
intotdeauna se alege o valoare mijlocie pt a menaja ledul si ai prelungi viata.
deci luam 2,7Vx4= 10,8V cu cat tensiunea ledurilor se apropie de tensiunea minima intalnita pe instalatia masini (12V) cu atat ai pierderi mai mici pe rezistenta! deci fiabilitate!
sunt leduri cele rotunde rosi de 5mm ce au o tensiune de alimentare intre 1,8 si 2,4V (aici depinde de tipul ledului si de fabricant!)
Nu se mai poate generaliza pe culori cum era in trecut, acuma aceeasi culoare doar diferiti fabricati/tipuri de leduri si ai alta valoare a tensiuni de alimentare.
Dupa aceea in valoarea rezistentei intra si curentul, nu mai exista doar o singura valoare ex. 20mA ci sunt 60-80mA si acesta trebuie luat in calcul. Intotdeauna se verifica fisa produsului pt a afla parametri de functionare.
- StefanTolos
- ******
- 4,220 mesaje
- din 23 Nov 2007
- Corsa 2018 B12XER
- Constanta
StefanTolos
- Mesaje scrise: 4,220
- Locatie: Constanta
- Masina: Corsa 2018 B12XER
- Status: Offline
- Cont inregistrat: 23 Nov 2007
- Mesaj Privat
Dum 04 Jul, 2010 3:33 pm
Salutare,
am sa incerc in acest tutorial sa va arat cum puteti schimba un led intr-un bloc de lumini.
Scule necesare
surubelnita medie dreapta
aparat de masura
pistol de lipit
1.Cu o surubelnita se desface usor carcasa blocului de lumini,trebuie sa aveti grija la toate clipsurile in care este prinsa.
2.Se va ajunge in aceasta situatie.
3.Se va scoate placa electronica de pe suportul de plastic tot cu surubelnita,usor fara a se introduce adanc pe laterala pentru a nu se detriora piesele.
4.Se va trece la verificarea LED-urilor cu aparatul de masura comutat pe dioda,valoarea unei diode electroluminescente trebuie sa fie pe polarizarea directa borna + pe anodul diodei si borna - pe catodul diodei,trebuie sa avem o rezistenta de deschidere a jonctiunii p-n a diodei de aproximativ 1500-1700 ohmi,este bine de stiut ca dioda se comporta ca un comutator iar aceasta conduce numai in polarizarea directa.
5.In cazul nostru ledul de sus este cel defect deoarece nu avem conductie in nici un fel de polarizare nici in cea directa nici in cea inversa.
7.Se inlocuieste led-ul nefunctional (am folosit un led de culoare alba) folosind pistolul de lipit dupa care se pune placa la loc in suportul de plastic ,se apasa usor pana se ajunge in pozitia cea mai de jos,dupa care se asambleaza protectia de plastic,aveti grija la butoanele pentru reglare far si luminozitate bord sa fie centrate astfel incat sa intre pe tablitele pentru accesarea potentiometrilor liniari.
Se poate observa diferenta de culoare dintre led-ul inlocuit si cele originale.
am sa incerc in acest tutorial sa va arat cum puteti schimba un led intr-un bloc de lumini.
Scule necesare
surubelnita medie dreapta
aparat de masura
pistol de lipit
1.Cu o surubelnita se desface usor carcasa blocului de lumini,trebuie sa aveti grija la toate clipsurile in care este prinsa.
2.Se va ajunge in aceasta situatie.
3.Se va scoate placa electronica de pe suportul de plastic tot cu surubelnita,usor fara a se introduce adanc pe laterala pentru a nu se detriora piesele.
4.Se va trece la verificarea LED-urilor cu aparatul de masura comutat pe dioda,valoarea unei diode electroluminescente trebuie sa fie pe polarizarea directa borna + pe anodul diodei si borna - pe catodul diodei,trebuie sa avem o rezistenta de deschidere a jonctiunii p-n a diodei de aproximativ 1500-1700 ohmi,este bine de stiut ca dioda se comporta ca un comutator iar aceasta conduce numai in polarizarea directa.
5.In cazul nostru ledul de sus este cel defect deoarece nu avem conductie in nici un fel de polarizare nici in cea directa nici in cea inversa.
7.Se inlocuieste led-ul nefunctional (am folosit un led de culoare alba) folosind pistolul de lipit dupa care se pune placa la loc in suportul de plastic ,se apasa usor pana se ajunge in pozitia cea mai de jos,dupa care se asambleaza protectia de plastic,aveti grija la butoanele pentru reglare far si luminozitate bord sa fie centrate astfel incat sa intre pe tablitele pentru accesarea potentiometrilor liniari.
Se poate observa diferenta de culoare dintre led-ul inlocuit si cele originale.
beu- Suspendat
- 603 mesaje
- din 31 Jul 2009
- Astra 1996 x16xel
- Bucuresti
beu- Mesaje scrise: 603
- Locatie: Bucuresti
- Masina: Astra 1996 x16xel
- Status: Offline
- Cont inregistrat: 31 Jul 2009
- Mesaj Privat
- claudiu-cld
- *******
- 6,515 mesaje
- din 13 Sep 2006
- Astra 2000 y17dt
- Constanta
claudiu-cld
- Mesaje scrise: 6,515
- Locatie: Constanta
- Masina: Astra 2000 y17dt
- Status: Offline
- Cont inregistrat: 13 Sep 2006
- Mesaj Privat
Joi 24 Mar, 2011 10:38 pm

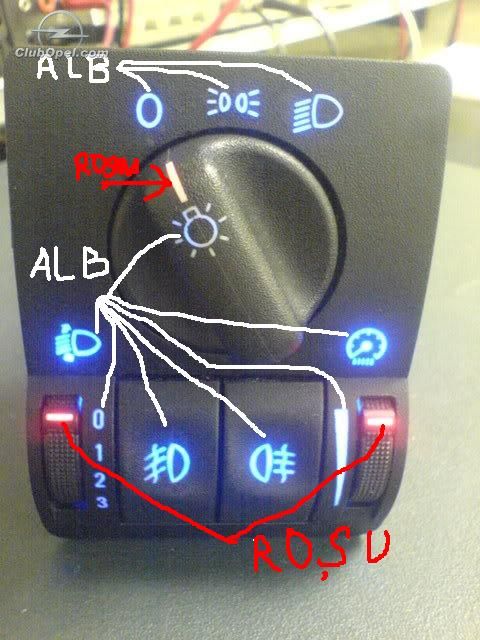

am urmat si eu tutorialul din uk si am reusit sa schimb luminile
am folosit asa
2 leduri de 5mm rosii pentru partea de sus
2 leduri de 3 mm rosii pentru rotite
2 leduri albe de 3mm pentru cifre si volum
4 leduri albastre de 5 mm pentru restul de semne

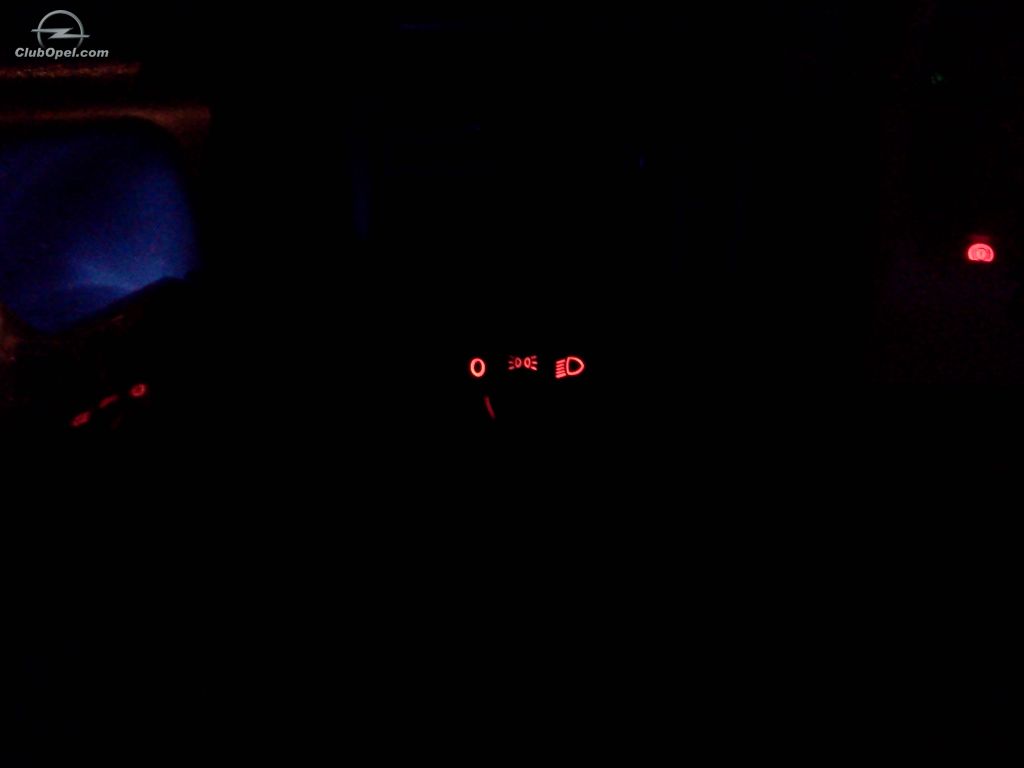

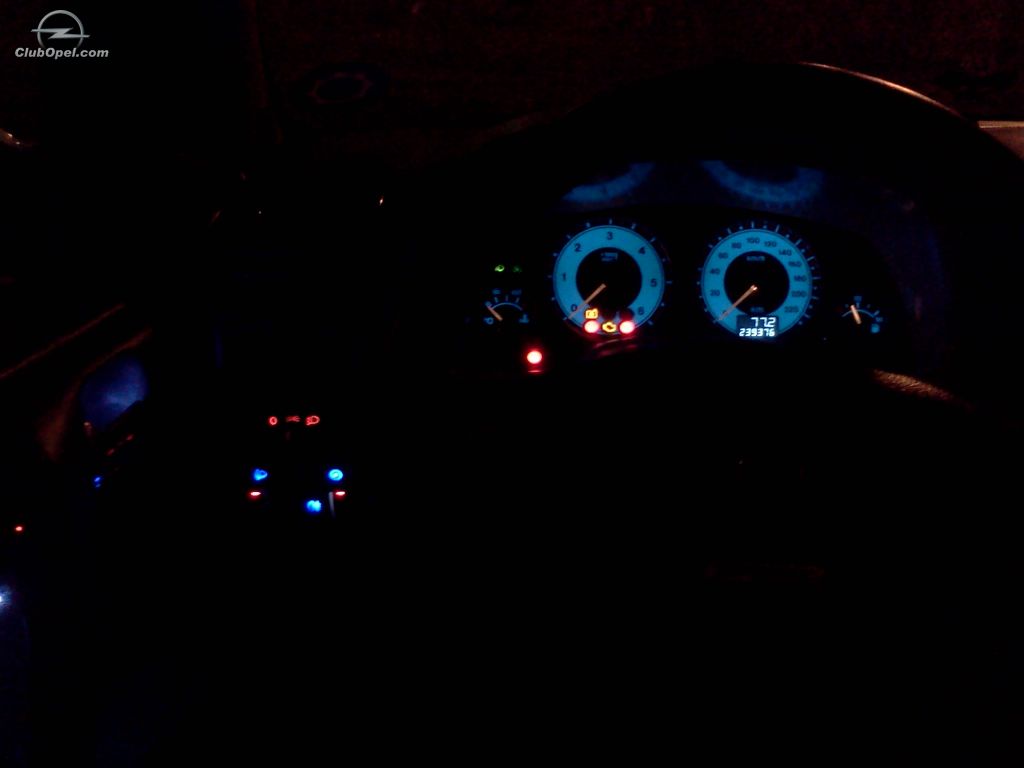

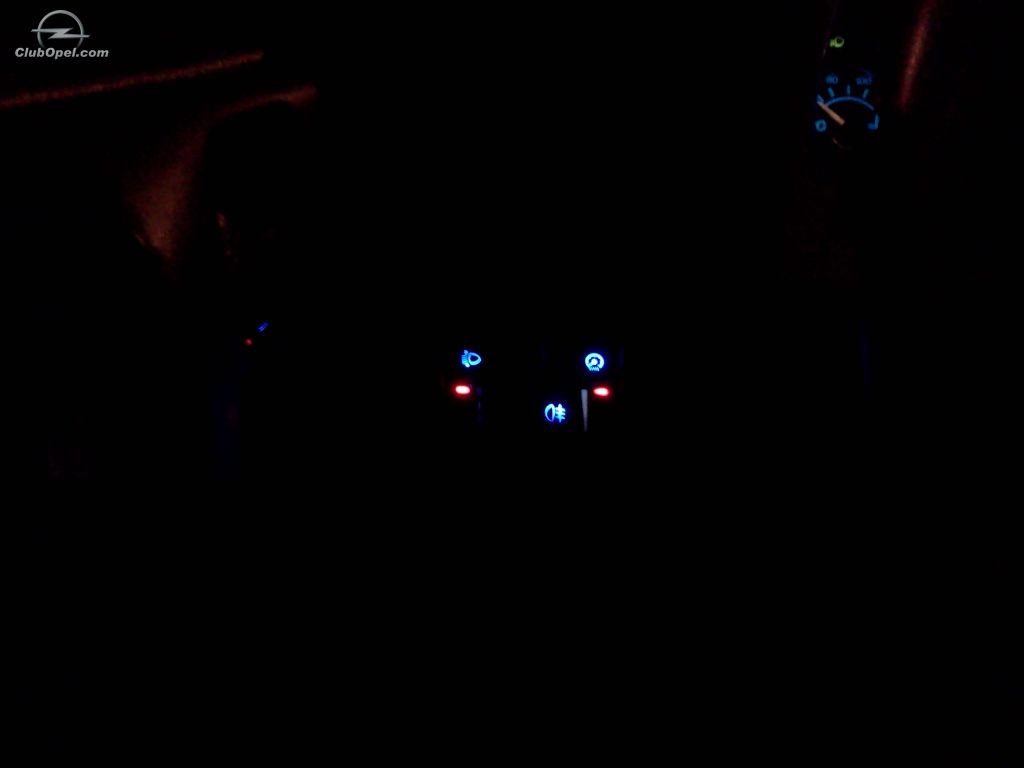

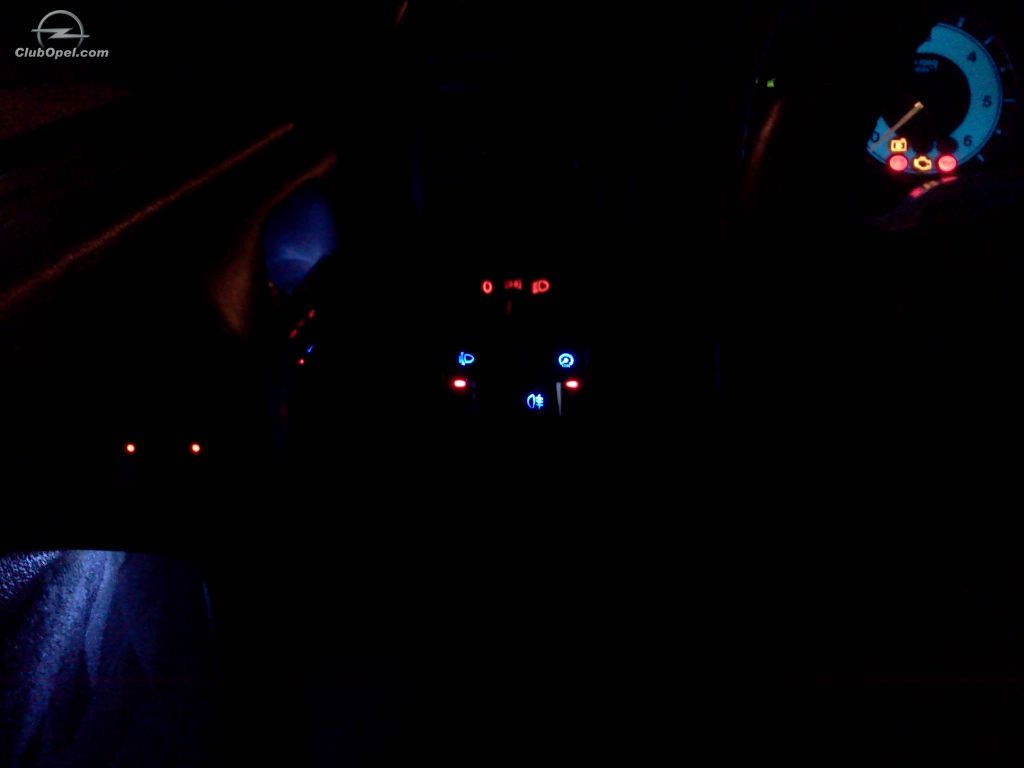

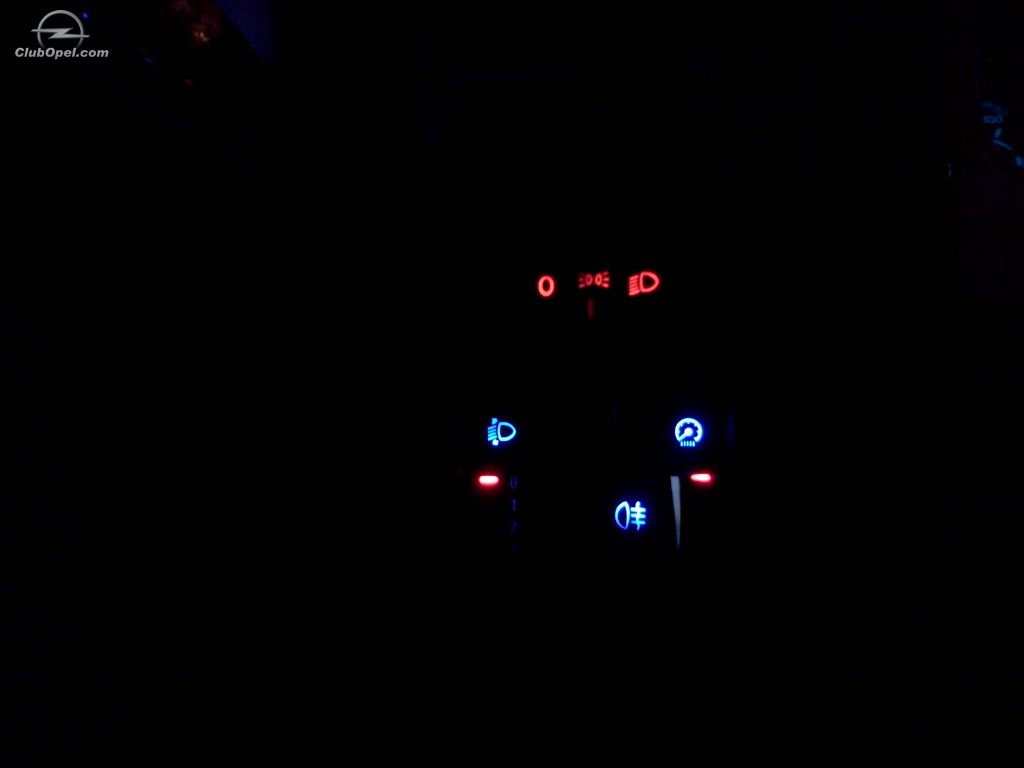

si mia iesit cam asa
o sa trebuiasca sa mai schimb butonul de la proiectoare ca am pus led si acolo si butonul este functional.
am folosit asa
2 leduri de 5mm rosii pentru partea de sus
2 leduri de 3 mm rosii pentru rotite
2 leduri albe de 3mm pentru cifre si volum
4 leduri albastre de 5 mm pentru restul de semne
si mia iesit cam asa
o sa trebuiasca sa mai schimb butonul de la proiectoare ca am pus led si acolo si butonul este functional.
- cangri
- *******
- 5,412 mesaje
- din 24 Sep 2010
- Bucuresti
cangri
- Mesaje scrise: 5,412
- Locatie: Bucuresti
- Masina:
- Status: Offline
- Cont inregistrat: 24 Sep 2010
- Mesaj Privat
Joi 24 Mar, 2011 11:21 pm
Hai ca traduc eu tutorialul pt voi.
Scoateti comutatorul de pe masina.
Il intoarceti si veti vedea 3 clame care-l tin impreuna,introduceti o surubelnita intre cele 2 jumatati ale comutatorului de lumina astfel incat sa poata fi desfacut ca in poza 1.
Scoateti PCB din cele 2 clame de prindere ca sa arate ca in poza2.
Scoateti ghidul de lumina prin taiere sau polizare si asigurati-va ca lasati putin in jurul rotitelor ca in poza3
Acum trebuie sa lipiti 4 LED`uri in serie (de la pozitiv la negativ) si un rezistor ca in pozitia alaturata(acestea vor lumina simbolurile) si lipiti picioarele la conexiunile originale.Si lipiti restul incat acestea sa nu se miste. Poza 4
Acum puteti sa le alimentati ca sa va asigurati ca totul functioneaza.Poza 5
Apoi lipiti un LED de ghidul de lumina (acesta va lumina zona in jurul rotitei)Poza 5
Scoateti rotita si puneti un LED de 3mm si indoiti piciorusele intr-o parte dupa care lipiti 2 fire ,unul la fiecare piciorus.Poza6
Ca sa nu lumineze prea mult puneti o banda in spatele becului astfel incat sa lumineze doar partea dorita Poza7
Montati rotitele si asigurati-va ca functioneaza
Acum legati 2 LED`uri in serie si adaugati un nou rezistor Poza8
Acum ne mutam pe partea cealalta a comutatorului.
Taiati LED`ul portocaliu de deasupra si montati 2 LED`uri in serie cu un rezistor ca in Poza 9
Pentru indicator ,trebuie sa eliminati butonul de pe cealalta parte si sa polizati putin din capul LED`ului si sa lipiti LED`ul de partea care tocmai ati taiat-o.Lipiti un rezistor la un piciorus si apoi un fir.
Acum impreunati cele 2 parti ale butonului si lipiti 2 fire care sa ajunga de la fata butonului pana la pozitia celor 2 LED`uri .
Montati apoi comutatorul avand grija sa nu prindeti nici-un fir si verificati.
Daca lumina nu este propagata corect indoiti LED`urile pana ajung in pozitia corecta.Poza 10
Scoateti comutatorul de pe masina.
Il intoarceti si veti vedea 3 clame care-l tin impreuna,introduceti o surubelnita intre cele 2 jumatati ale comutatorului de lumina astfel incat sa poata fi desfacut ca in poza 1.
Scoateti PCB din cele 2 clame de prindere ca sa arate ca in poza2.
Scoateti ghidul de lumina prin taiere sau polizare si asigurati-va ca lasati putin in jurul rotitelor ca in poza3
Acum trebuie sa lipiti 4 LED`uri in serie (de la pozitiv la negativ) si un rezistor ca in pozitia alaturata(acestea vor lumina simbolurile) si lipiti picioarele la conexiunile originale.Si lipiti restul incat acestea sa nu se miste. Poza 4
Acum puteti sa le alimentati ca sa va asigurati ca totul functioneaza.Poza 5
Apoi lipiti un LED de ghidul de lumina (acesta va lumina zona in jurul rotitei)Poza 5
Scoateti rotita si puneti un LED de 3mm si indoiti piciorusele intr-o parte dupa care lipiti 2 fire ,unul la fiecare piciorus.Poza6
Ca sa nu lumineze prea mult puneti o banda in spatele becului astfel incat sa lumineze doar partea dorita Poza7
Montati rotitele si asigurati-va ca functioneaza
Acum legati 2 LED`uri in serie si adaugati un nou rezistor Poza8
Acum ne mutam pe partea cealalta a comutatorului.
Taiati LED`ul portocaliu de deasupra si montati 2 LED`uri in serie cu un rezistor ca in Poza 9
Pentru indicator ,trebuie sa eliminati butonul de pe cealalta parte si sa polizati putin din capul LED`ului si sa lipiti LED`ul de partea care tocmai ati taiat-o.Lipiti un rezistor la un piciorus si apoi un fir.
Acum impreunati cele 2 parti ale butonului si lipiti 2 fire care sa ajunga de la fata butonului pana la pozitia celor 2 LED`uri .
Montati apoi comutatorul avand grija sa nu prindeti nici-un fir si verificati.
Daca lumina nu este propagata corect indoiti LED`urile pana ajung in pozitia corecta.Poza 10
bodyn- Suspendat
- 205 mesaje
- din 21 Jul 2008
- Astra 2005 1,7 cdti
- Galati
bodyn- Mesaje scrise: 205
- Locatie: Galati
- Masina: Astra 2005 1,7 cdti
- Status: Offline
- Cont inregistrat: 21 Jul 2008
- Mesaj Privat
Sam 21 Mai, 2011 9:07 pm
Am si eu 2 probleme la astra h,am incercat sa modific luminile la bord,frumos si simplu dar m-am lovit de problema iluminarii AC,ventilatie interioara precum si dezaburire,sunt niste leduri super mici si nu merg schimbate cu SMD,cum procedez,? ce trebuie sa pun acolo?
si a 2 problema ar fi ca am scos 4 leduri din partea de jos am uitat cum ea + si - si am lipit dar nu merg deloc sunt legate in serie cumva? aratati-mi si mie care este - si + ca sa stiu cum sa le montez .
Astept raspuns urgent!
si a 2 problema ar fi ca am scos 4 leduri din partea de jos am uitat cum ea + si - si am lipit dar nu merg deloc sunt legate in serie cumva? aratati-mi si mie care este - si + ca sa stiu cum sa le montez .
Astept raspuns urgent!
- pmstelian
- ***
- 508 mesaje
- din 23 Aug 2009
- Astra 2006 Z19DTL
- Calarasi
pmstelian
- Mesaje scrise: 508
- Locatie: Calarasi
- Masina: Astra 2006 Z19DTL
- Status: Offline
- Cont inregistrat: 23 Aug 2009
- Mesaj Privat
- bogdan_alex
- *
- 31 mesaje
- din 18 Mai 2008
- Astra 2008
- Bucuresti
bogdan_alex
- Mesaje scrise: 31
- Locatie: Bucuresti
- Masina: Astra 2008
- Status: Offline
- Cont inregistrat: 18 Mai 2008
- Mesaj Privat
Lun 30 Mai, 2011 5:05 pm
mie mi se pare ciudat ca la tutorialul de la AOC omu' a decis sa desfaca ghidajul de lumina si sa faca toata sarmaraia aia p-acolo in loc sa puna 3 leduri in serie in zona unde era inainte becul si sa foloseasca in continuare ghidajul de lumina. Apoi pt pointere intr-adevar e nevoie de sarmuiala...dar se reduce mult numarul de fire si e si mai elegant.
Apropos, cam ce diametru are becul stock , din blocul de lumini ?
Eu vreau sa fac exact ce montaj vrea si keopsss si eventual daca as gasi un bec cu alb rece , nici nu as mai vrea sa folosesc led-uri decat pt pointere.
Apropos, cam ce diametru are becul stock , din blocul de lumini ?
Eu vreau sa fac exact ce montaj vrea si keopsss si eventual daca as gasi un bec cu alb rece , nici nu as mai vrea sa folosesc led-uri decat pt pointere.
- Murderer27
- **
- 138 mesaje
- din 23 Mai 2011
- Astra 2002
- Alba
Murderer27
- Mesaje scrise: 138
- Locatie: Alba
- Masina: Astra 2002
- Status: Offline
- Cont inregistrat: 23 Mai 2011
- Mesaj Privat
- claudiu-cld
- *******
- 6,515 mesaje
- din 13 Sep 2006
- Astra 2000 y17dt
- Constanta
claudiu-cld
- Mesaje scrise: 6,515
- Locatie: Constanta
- Masina: Astra 2000 y17dt
- Status: Offline
- Cont inregistrat: 13 Sep 2006
- Mesaj Privat
Vin 03 Jun, 2011 6:16 pm
crezi ca daca e multa cabluri sau sarmulite asa cum ai spus tu le vede cineva in momentul cand tot corpul blocului de lumini este montat in bord .eu zic ca nu se vede nimic dar prefer sa se vada frumos luminile asa cum se vad acum dupa ce am pus leduri .
dar fiecare face cum crede .
murderer27 sa sti ca nu ai ce sa arzi ,daca te pricepi cat de cat ,nicu nu m-a pricep(nu sunt electronist de meserie) dar imi place sa fac ceva cu mana mea fara sa mai dau bani altoro pentru operatiunea asta
ai idee cat costa manopera la asa ceva.
dar fiecare face cum crede .
murderer27 sa sti ca nu ai ce sa arzi ,daca te pricepi cat de cat ,nicu nu m-a pricep(nu sunt electronist de meserie) dar imi place sa fac ceva cu mana mea fara sa mai dau bani altoro pentru operatiunea asta
ai idee cat costa manopera la asa ceva.
- bogdan_alex
- *
- 31 mesaje
- din 18 Mai 2008
- Astra 2008
- Bucuresti
bogdan_alex
- Mesaje scrise: 31
- Locatie: Bucuresti
- Masina: Astra 2008
- Status: Offline
- Cont inregistrat: 18 Mai 2008
- Mesaj Privat
Vin 03 Jun, 2011 7:55 pm
pe principiul "merge si asa" face oricine
Mie personal nu-mi place lucratura care a facut-o nenea ala in tutorial. Nu sunt de acord cu faptul ca ceea ce nu se vede nu conteaza. De luminat, lumineaza bine, nimic de zis, nu la asta m-am referit.
acum depinde cat de migalos esti. o sa postez ideea mea cand ma voi apuca de ea. Ideea principala care o am in minte este decuparea unui cablaj subtire de 1mm sau mai putin pe conturul ceasurilor, imprimarea traseelor de leduri si rezistente pe cablaj, si lipit smd-uri pe cablajul imprimat.
Mie personal nu-mi place lucratura care a facut-o nenea ala in tutorial. Nu sunt de acord cu faptul ca ceea ce nu se vede nu conteaza. De luminat, lumineaza bine, nimic de zis, nu la asta m-am referit.
acum depinde cat de migalos esti. o sa postez ideea mea cand ma voi apuca de ea. Ideea principala care o am in minte este decuparea unui cablaj subtire de 1mm sau mai putin pe conturul ceasurilor, imprimarea traseelor de leduri si rezistente pe cablaj, si lipit smd-uri pe cablajul imprimat.
- mihai0308
- ***
- 812 mesaje
- din 08 Feb 2009
- Astra 2001 y17dt
- Iasi
mihai0308
- Mesaje scrise: 812
- Locatie: Iasi
- Masina: Astra 2001 y17dt
- Status: Offline
- Cont inregistrat: 08 Feb 2009
- Mesaj Privat
- m.nyck
- **
- 318 mesaje
- din 16 Jun 2007
- Bucuresti
m.nyck
- Mesaje scrise: 318
- Locatie: Bucuresti
- Masina:
- Status: Offline
- Cont inregistrat: 16 Jun 2007
- Mesaj Privat
Vin 03 Jun, 2011 11:03 pm
Se poate face si la blocul de lumini, e ceva mai complicat dar se face ceva profi.
La mine cand am modificat luminile in interior numai cu cablaje am lucrat dar nu am poze. Am o masina de modificat saptamana asta si daca vreti fac niste poze la blocul de lumini modificat sa vadeti cum se face.
La ceasuri mele in sunt niste poze aici https://www.clubopel.com/vie...sc&start=2460
La mine cand am modificat luminile in interior numai cu cablaje am lucrat dar nu am poze. Am o masina de modificat saptamana asta si daca vreti fac niste poze la blocul de lumini modificat sa vadeti cum se face.
La ceasuri mele in sunt niste poze aici https://www.clubopel.com/vie...sc&start=2460
- bogdan_alex
- *
- 31 mesaje
- din 18 Mai 2008
- Astra 2008
- Bucuresti
bogdan_alex
- Mesaje scrise: 31
- Locatie: Bucuresti
- Masina: Astra 2008
- Status: Offline
- Cont inregistrat: 18 Mai 2008
- Mesaj Privat
Intră în ClubOpel!
Cea mai mare comunitate Opel
Întâlniri locale
Skip Ads
Vinzi/Cumperi
Gratuit pe viață
