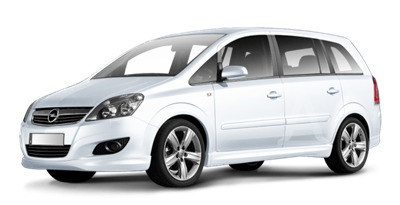

Siguranțe Opel Zafira B (2005 - 2014)
|
Cuprins
Informații generale
După amperaj:
- Datele siguranţei fuzibile de schimb (capacitate, culoare, dimensiune) trebuie să corespundă cu cele ale siguranţei fuzibile arse.
- Nu înlocuiţi siguranţa decât după remedierea cauzei defecţiunii.
- Înaintea înlocuirii unei siguranţe, deconectaţi comutatorul respectiv şi decuplaţi contactul.
- Siguranţele fuzibile arse pot fi recunoscute după filamentul topit.
- Unele circuite electrice pot fi protejate de mai multe siguranţe.
- Siguranţele fuzibile pot fi de asemenea introduse şi fără a fi alocate unei funcţii.
Tipuri de siguranțe auto
După tensiune: 12v și 24v.După amperaj:
- gri - 2 A
- violet - 3 A
- bej, portocaliu sau maro deschis - 5 A
- maro - 7,5 A
- roșu - 10 A și 50 A
- albastru - 15 A
- galben - 20 A
- alb sau transparent - 25 A
- verde - 30 A
- verde-albastrui - 35 A
- portocaliu - 40 A
- roșu - 50 A
- albastru - 60 A
- maro - 70 A
- alb sau transparent - 80 A
- violet - 100 A

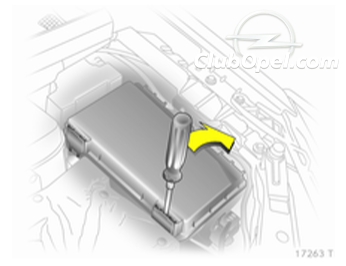

- Autovehiculul este prevăzut cu două panouri de siguranţe: unul este situat în partea stângă a portbagajului şi celălalt este situat în partea stânga faţă a compartimentului motor.
- În funcţie de nivelul de echipare, există două tipuri de panouri de siguranţe: varianta A si varianta B (vezi imagini mai jos).

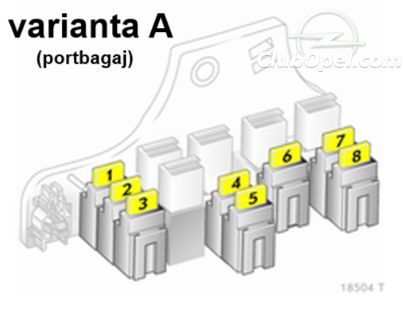

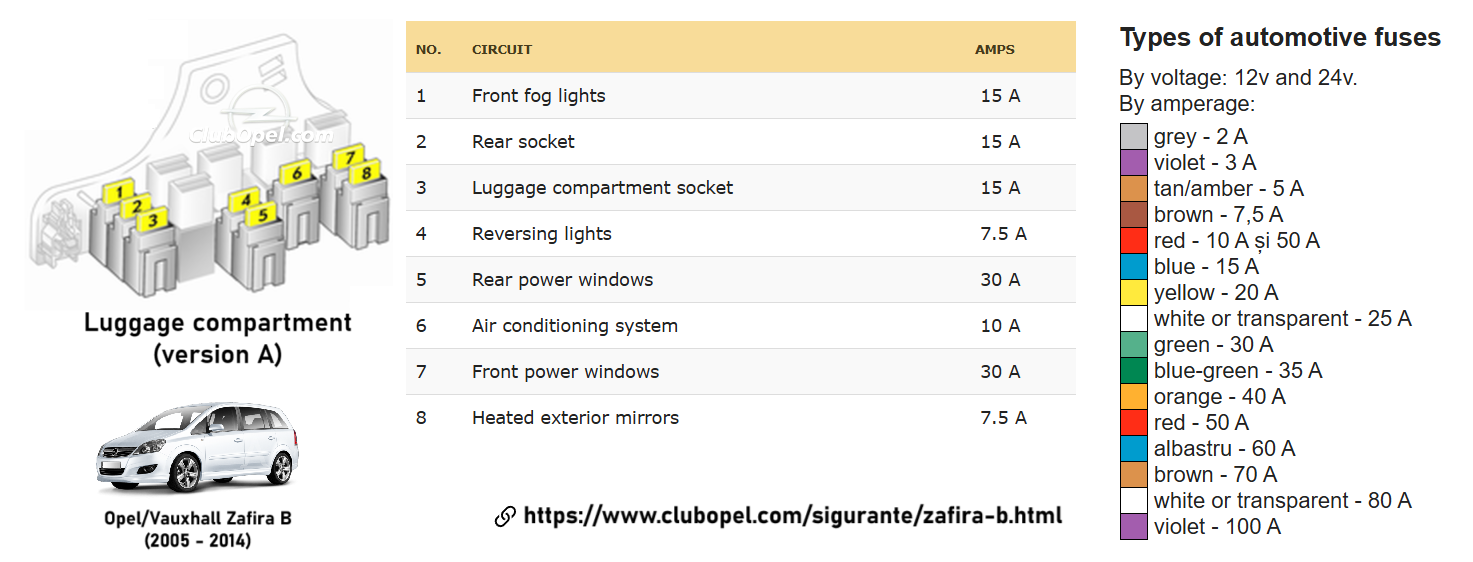

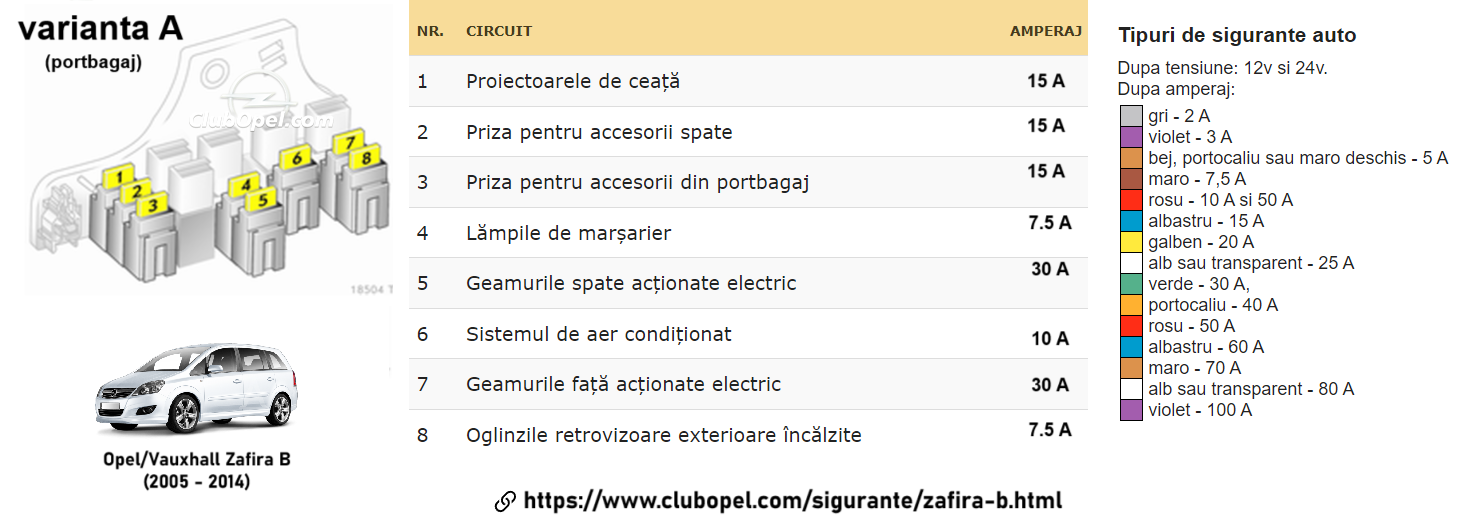

Cutia cu siguranțe din portbagaj (varianta A)

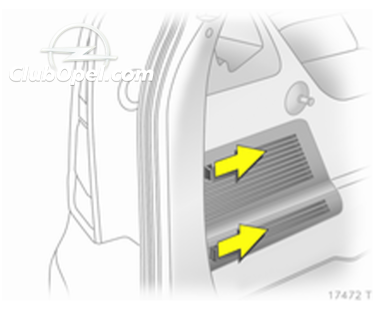

- Panoul de siguranţe se află în spatele unui capac. Împingeţi clemele de fixare spre înainte şi scoateţi capacul.
- În funcţie de nivelul de echipare, există două tipuri de panouri de siguranţe.
| Nr. | Circuit | Amperaj |
|---|---|---|
| 1 | Proiectoarele de ceaţă | |
| 2 | Priza pentru accesorii spate | |
| 3 | Priza pentru accesorii din portbagaj | |
| 4 | Lămpile de marşarier | |
| 5 | Geamurile spate acţionate electric | |
| 6 | Sistemul de aer condiţionat | |
| 7 | Geamurile faţă acţionate electric | |
| 8 | Oglinzile retrovizoare exterioare încălzite |

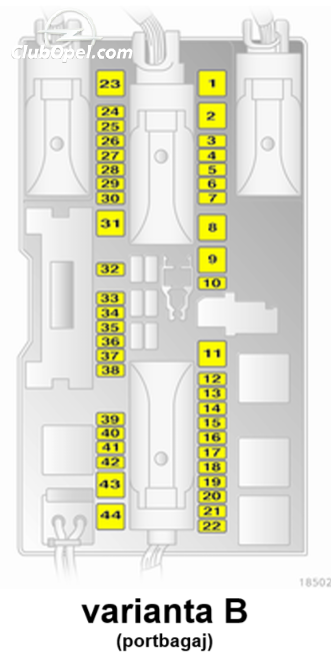

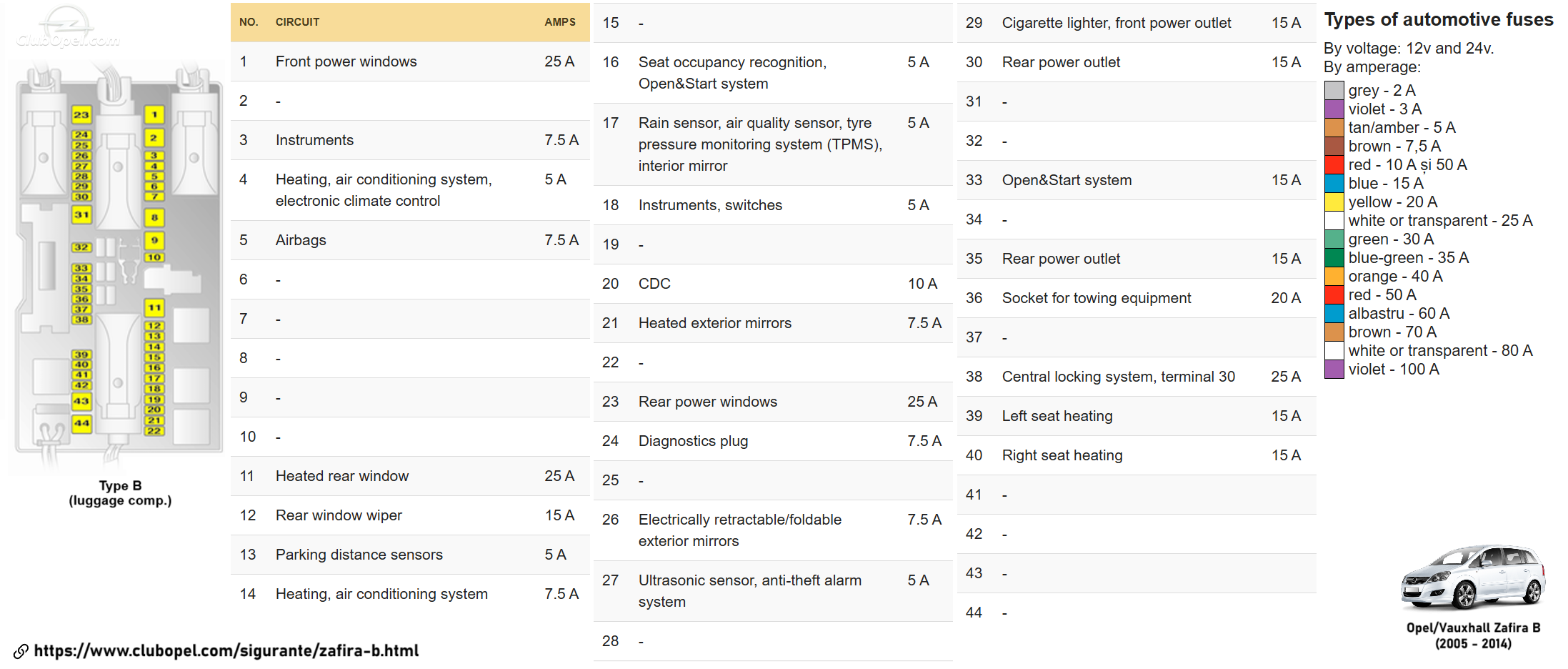

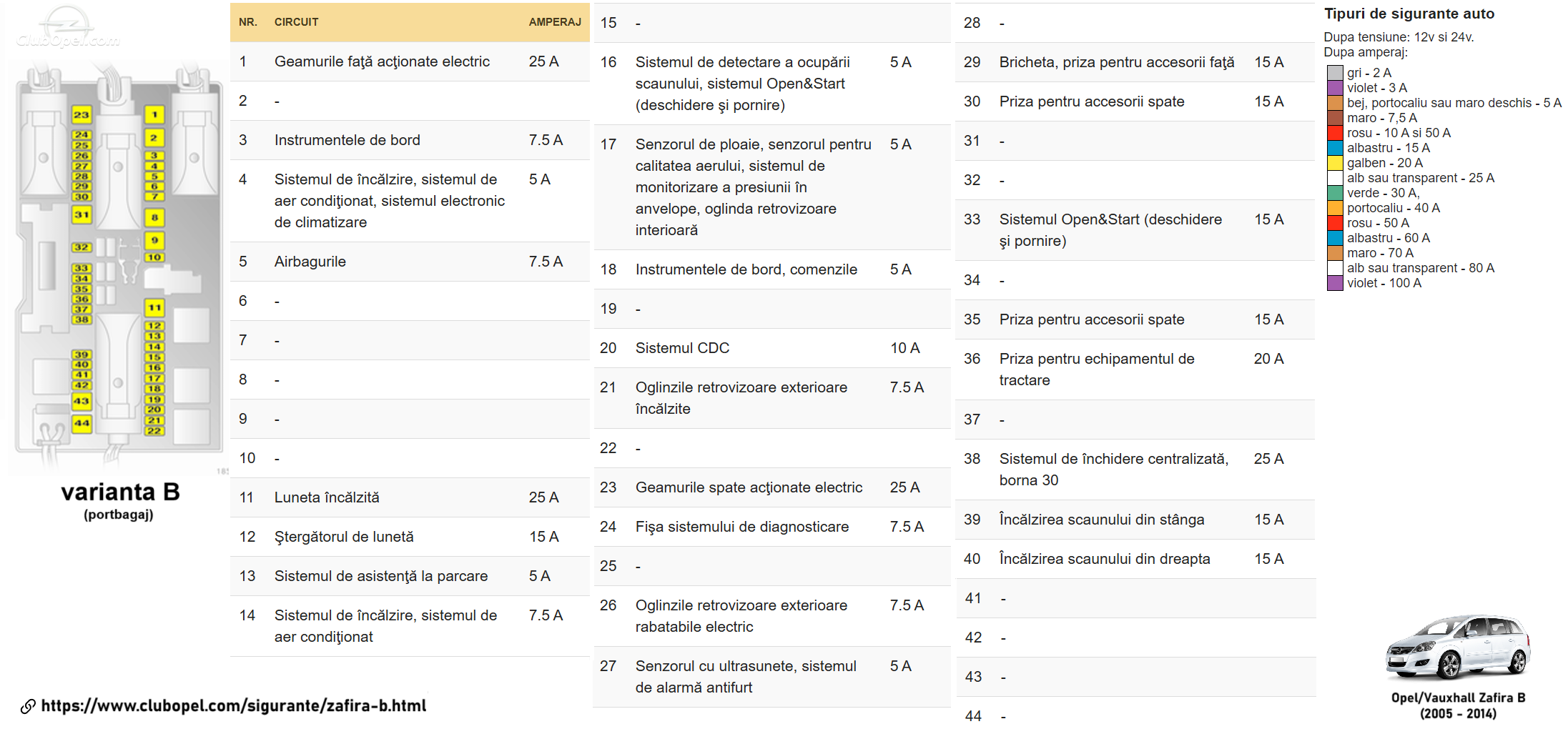

Cutia cu siguranțe din portbagaj (varianta B)
- Panoul de siguranţe se află în spatele unui capac. Împingeţi clemele de fixare spre înainte şi scoateţi capacul.
- În funcţie de nivelul de echipare, există două tipuri de panouri de siguranţe.
| Nr. | Circuit | Amperaj |
|---|---|---|
| 1 | Geamurile faţă acţionate electric | |
| 2 | - | |
| 3 | Instrumentele de bord | |
| 4 | Sistemul de încălzire, sistemul de aer condiţionat, sistemul electronic de climatizare | |
| 5 | Airbagurile | |
| 6 | - | |
| 7 | - | |
| 8 | - | |
| 9 | - | |
| 10 | - | |
| 11 | Luneta încălzită | |
| 12 | Ştergătorul de lunetă | |
| 13 | Sistemul de asistenţă la parcare | |
| 14 | Sistemul de încălzire, sistemul de aer condiţionat | |
| 15 | - | |
| 16 | Sistemul de detectare a ocupării scaunului, sistemul Open&Start (deschidere şi pornire) | |
| 17 | Senzorul de ploaie, senzorul pentru calitatea aerului, sistemul de monitorizare a presiunii în anvelope, oglinda retrovizoare interioară | |
| 18 | Instrumentele de bord, comenzile | |
| 19 | - | |
| 20 | Sistemul CDC | |
| 21 | Oglinzile retrovizoare exterioare încălzite | |
| 22 | - | |
| 23 | Geamurile spate acţionate electric | |
| 24 | Fişa sistemului de diagnosticare | |
| 25 | - | |
| 26 | Oglinzile retrovizoare exterioare rabatabile electric | |
| 27 | Senzorul cu ultrasunete, sistemul de alarmă antifurt | |
| 28 | - | |

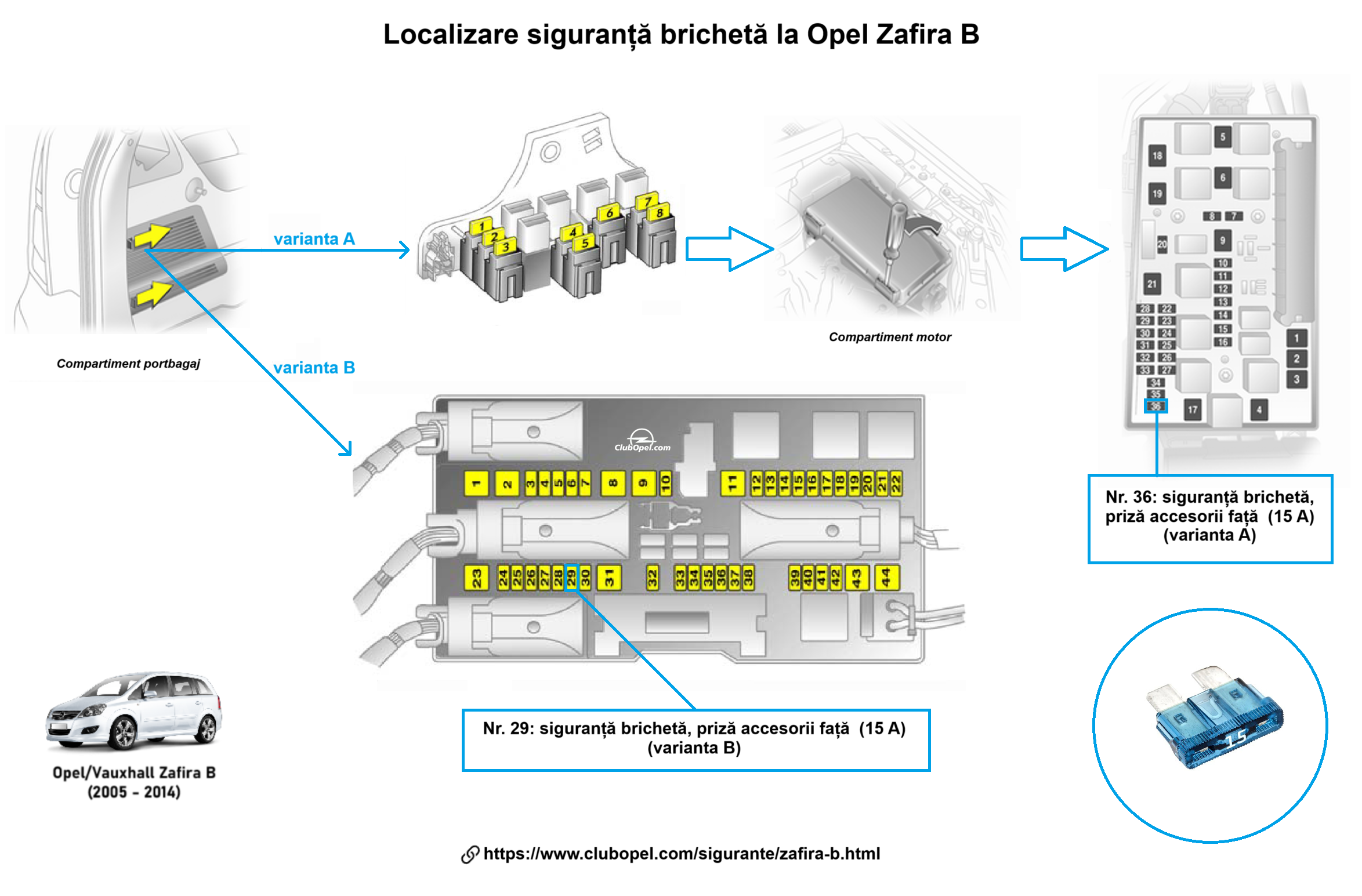

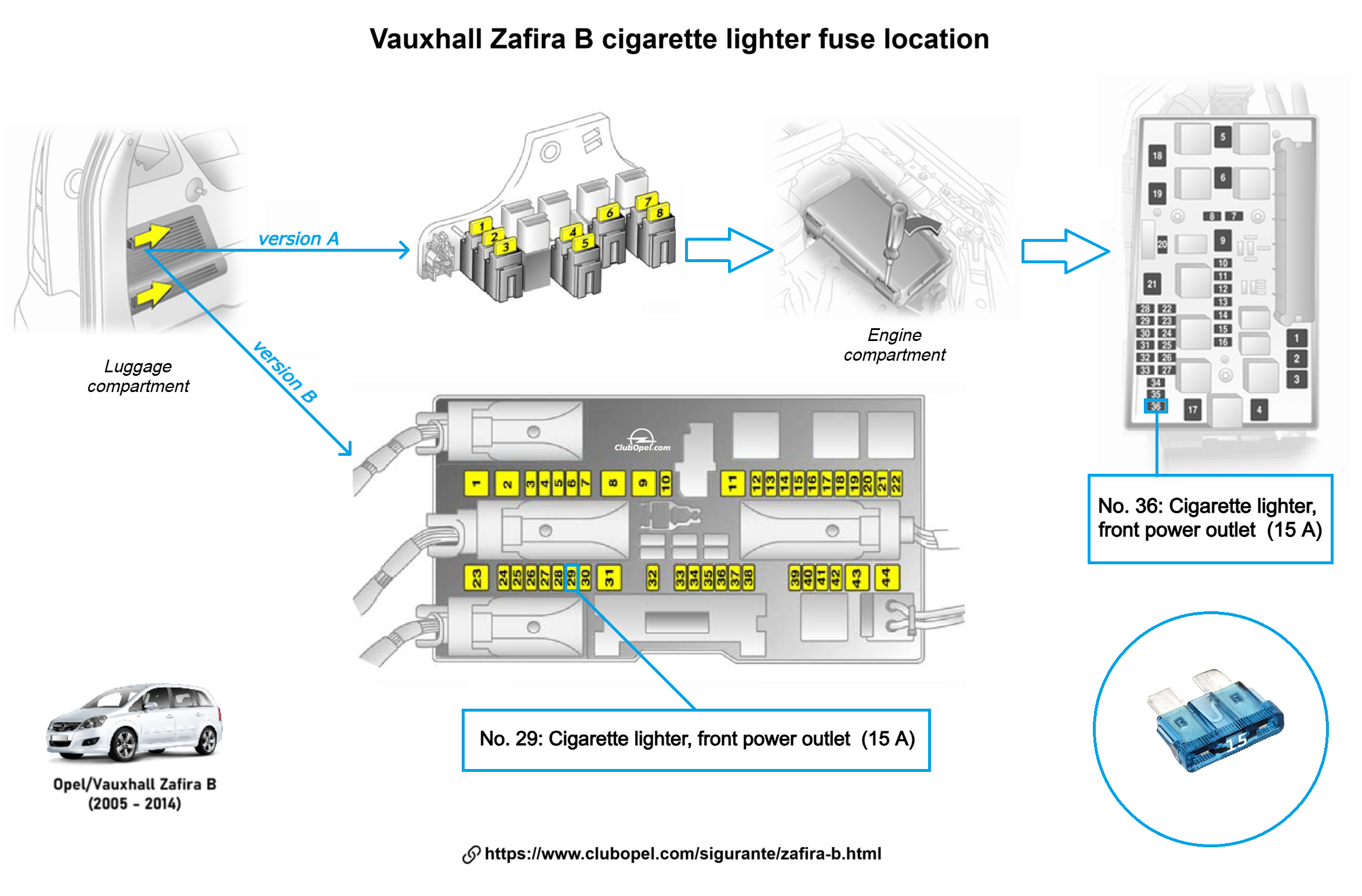

| 29 | Bricheta, priza pentru accesorii faţă | |
| 30 | Priza pentru accesorii spate | |
| 31 | - | |
| 32 | - | |
| 33 | Sistemul Open&Start (deschidere şi pornire) | |
| 34 | - | |
| 35 | Priza pentru accesorii spate | |
| 36 | Priza pentru echipamentul de tractare | |
| 37 | - | |
| 38 | Sistemul de închidere centralizată, borna 30 | |
| 39 | Încălzirea scaunului din stânga | |
| 40 | Încălzirea scaunului din dreapta | |
| 41 | - | |
| 42 | - | |
| 43 | - | |
| 44 | - |

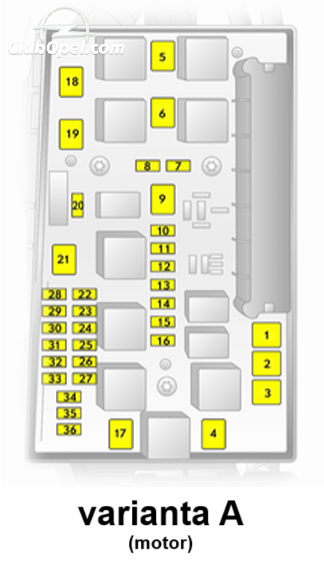

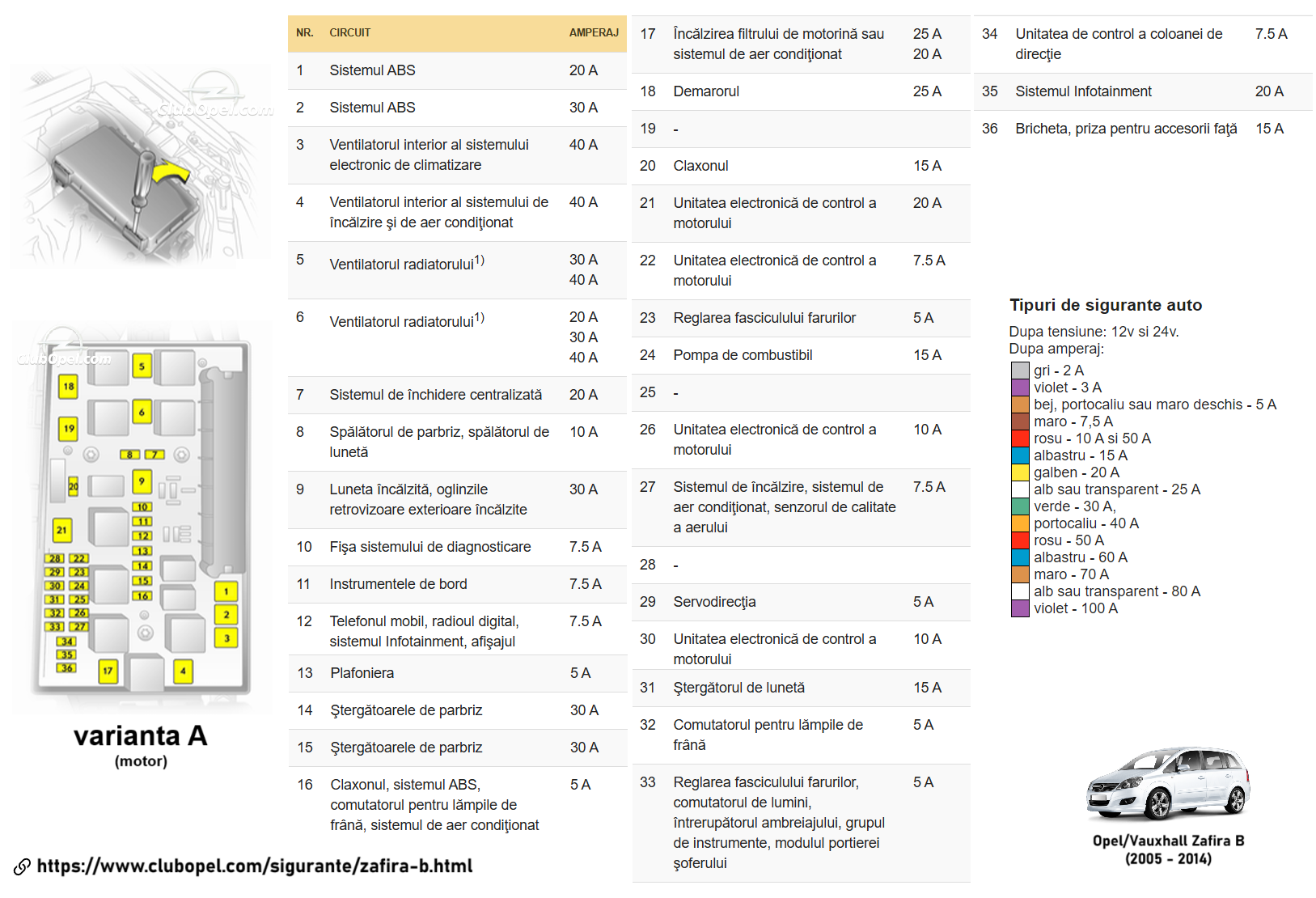

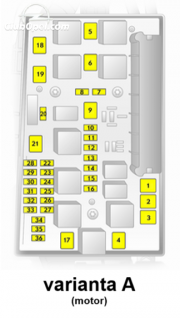

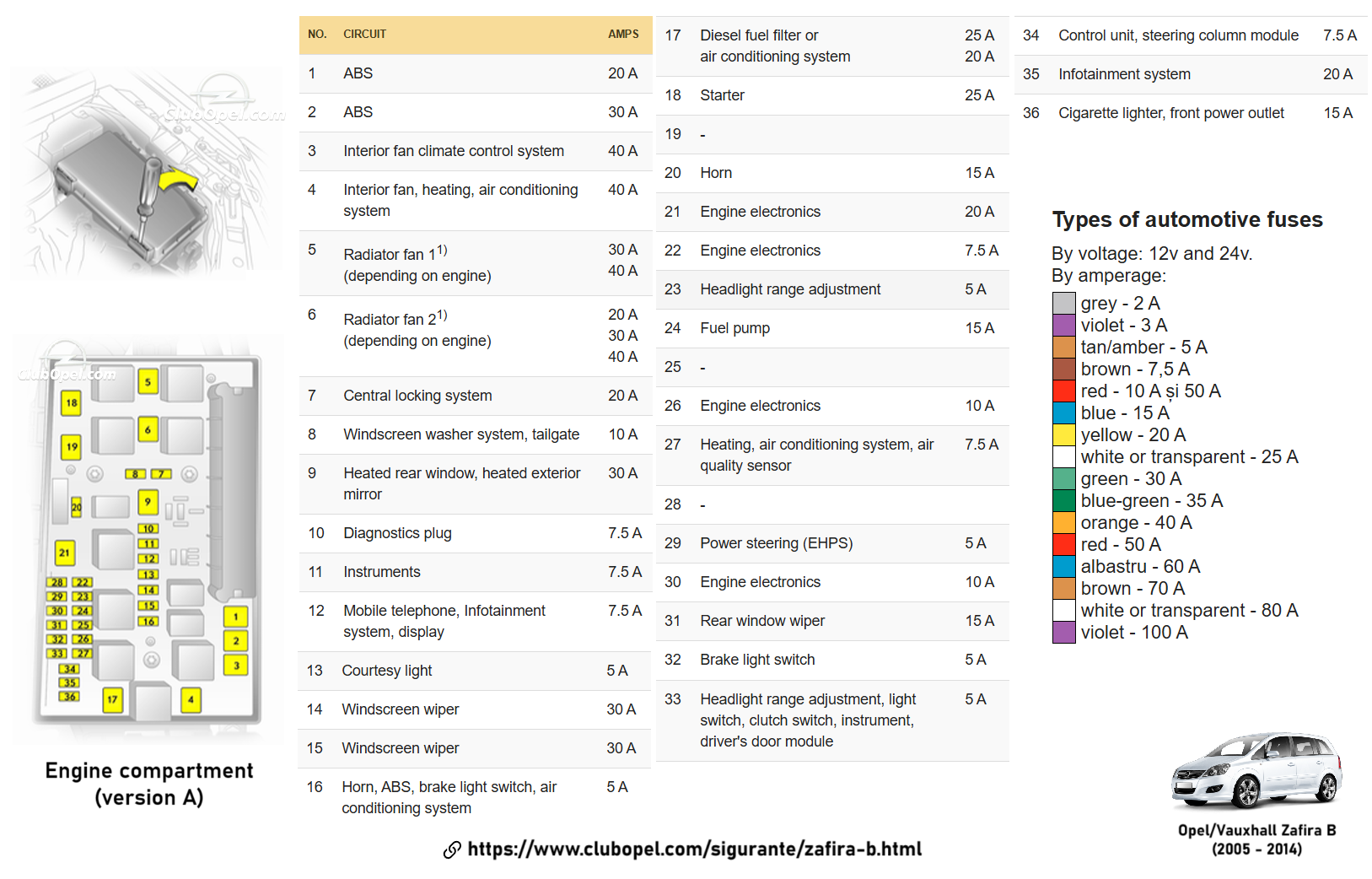

Cutia cu siguranțe din compartimentul motor (varianta A)
- Alocarea siguranţelor fuzibile în cazul panoului de siguranţe din portbagaj varianta A.
| Nr. | Circuit | Amperaj |
|---|---|---|
| 1 | Sistemul ABS | |
| 2 | Sistemul ABS | |
| 3 | Ventilatorul interior al sistemului electronic de climatizare | |
| 4 | Ventilatorul interior al sistemului de încălzire şi de aer condiţionat | |
| 5 | Ventilatorul radiatorului | |
| 6 | Ventilatorul radiatorului | |
| 7 | Sistemul de închidere centralizată | |
| 8 | Spălătorul de parbriz, spălătorul de lunetă | |
| 9 | Luneta încălzită, oglinzile retrovizoare exterioare încălzite | |
| 10 | Fişa sistemului de diagnosticare | |
| 11 | Instrumentele de bord | |
| 12 | Telefonul mobil, radioul digital, sistemul Infotainment, afişajul | |
| 13 | Plafoniera | |
| 14 | Ştergătoarele de parbriz | |
| 15 | Ştergătoarele de parbriz | |
| 16 | Claxonul, sistemul ABS, comutatorul pentru lămpile de frână, sistemul de aer condiţionat | |
| 17 | Încălzirea filtrului de motorină sau sistemul de aer condiţionat | |
| 18 | Demarorul | |
| 19 | - | |
| 20 | Claxonul | |
| 21 | Unitatea electronică de control a motorului | |
| 22 | Unitatea electronică de control a motorului | |
| 23 | Reglarea fasciculului farurilor | |
| 24 | Pompa de combustibil | |
| 25 | - | |
| 26 | Unitatea electronică de control a motorului | |
| 27 | Sistemul de încălzire, sistemul de aer condiţionat, senzorul de calitate a aerului | |
| 28 | - | |
| 29 | Servodirecţia | |
| 30 | Unitatea electronică de control a motorului | |
| 31 | Ştergătorul de lunetă | |
| 32 | Comutatorul pentru lămpile de frână | |
| 33 | Reglarea fasciculului farurilor, comutatorul de lumini, întrerupătorul ambreiajului, grupul de instrumente, modulul portierei şoferului | |
| 34 | Unitatea de control a coloanei de direcţie | |
| 35 | Sistemul Infotainment | |
| 36 | Bricheta, priza pentru accesorii faţă |

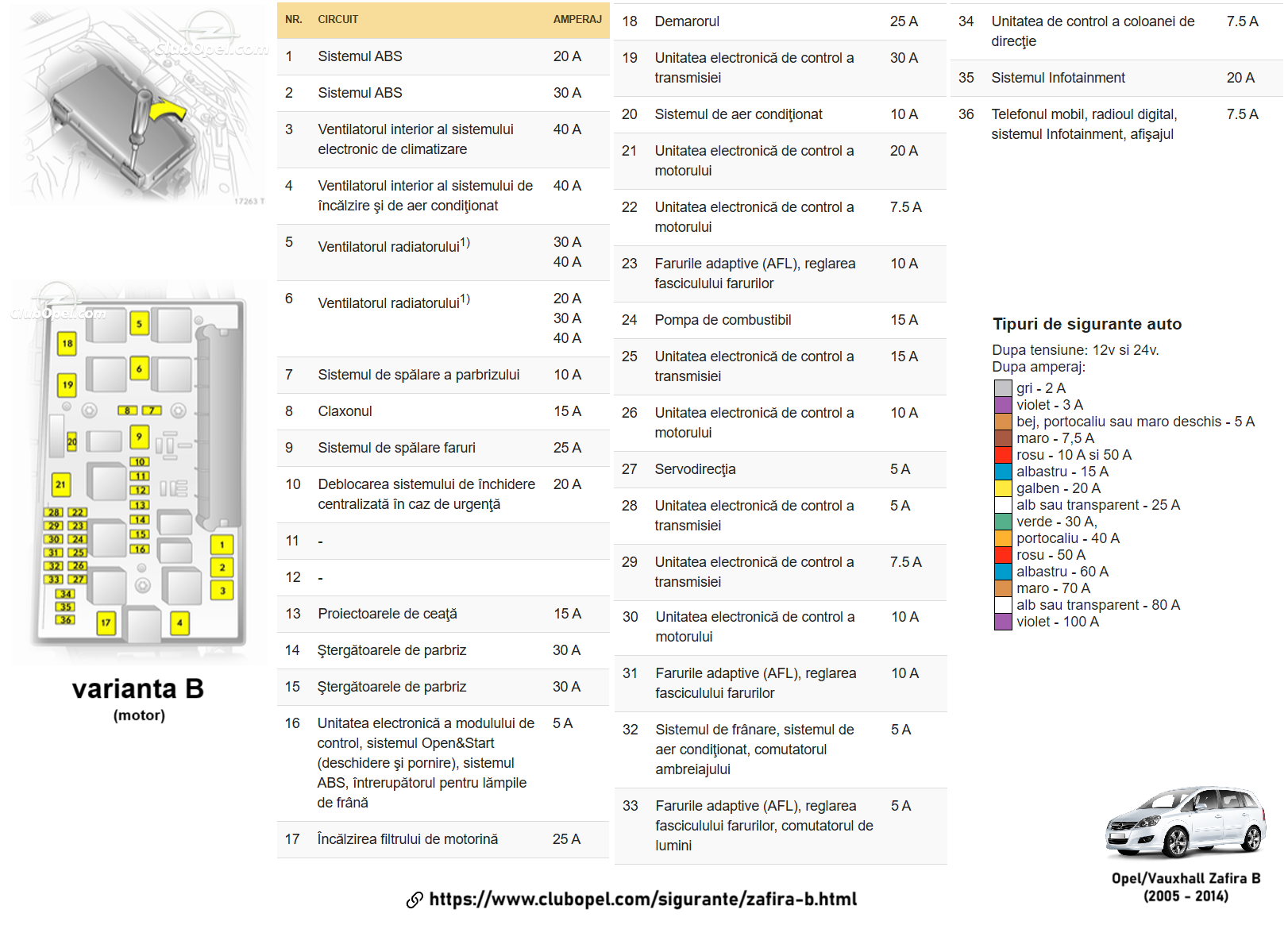

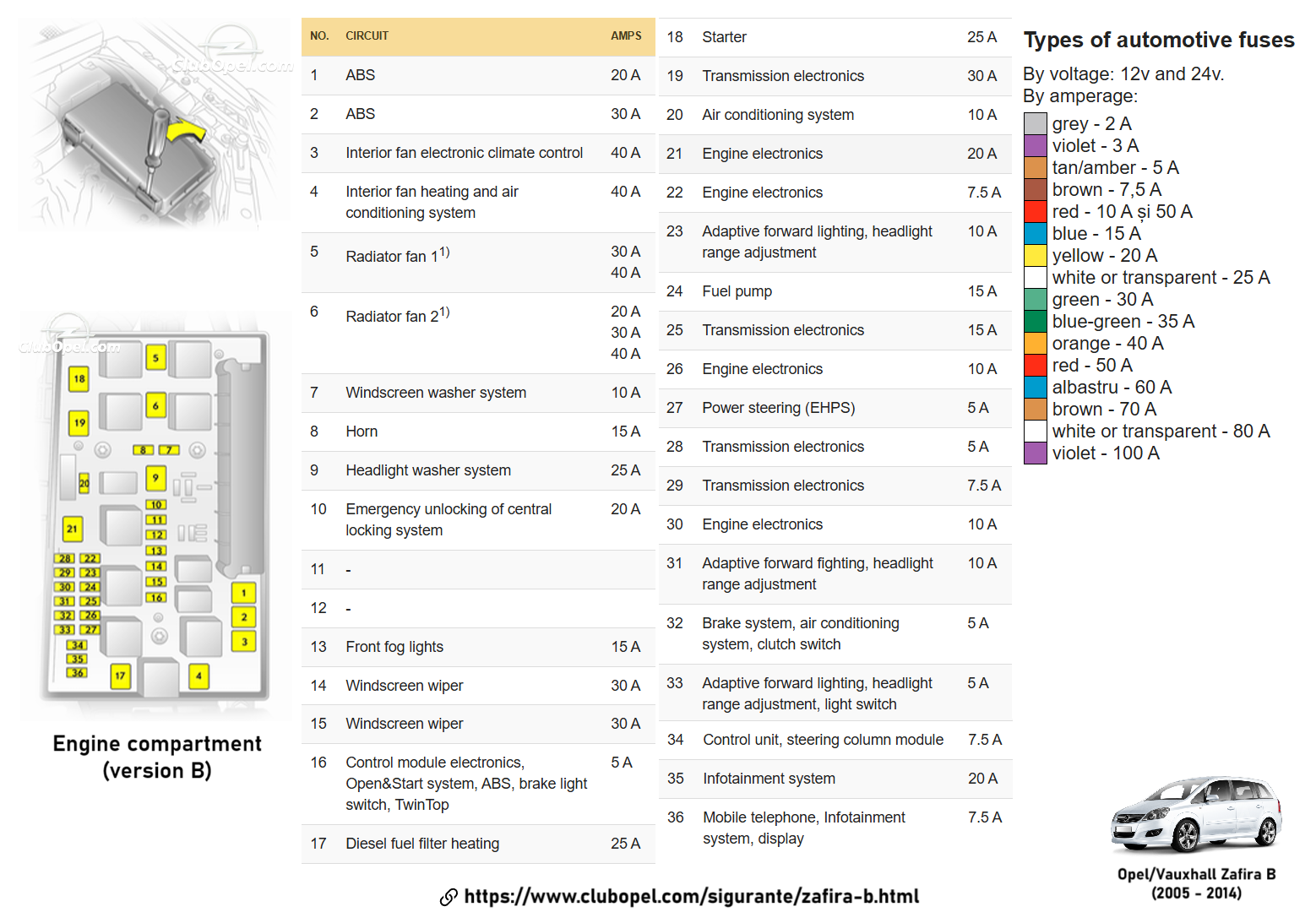

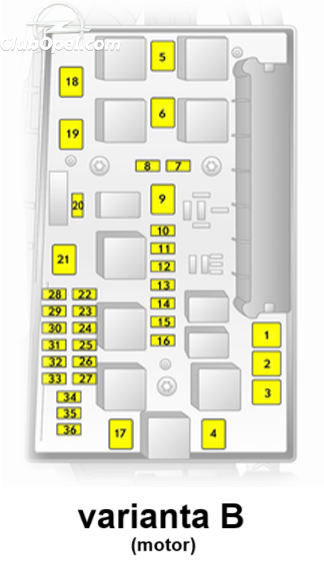

Cutia cu siguranțe din compartimentul motor (varianta B)
- Alocarea siguranţelor fuzibile în cazul panoului de siguranţe din portbagaj varianta B.
| Nr. | Circuit | Amperaj |
|---|---|---|
| 1 | Sistemul ABS | |
| 2 | Sistemul ABS | |
| 3 | Ventilatorul interior al sistemului electronic de climatizare | |
| 4 | Ventilatorul interior al sistemului de încălzire şi de aer condiţionat | |
| 5 | Ventilatorul radiatorului | |
| 6 | Ventilatorul radiatorului | |
| 7 | Sistemul de spălare a parbrizului | |
| 8 | Claxonul | |
| 9 | Sistemul de spălare faruri | |
| 10 | Deblocarea sistemului de închidere centralizată în caz de urgenţă | |
| 11 | - | |
| 12 | - | |
| 13 | Proiectoarele de ceaţă | |
| 14 | Ştergătoarele de parbriz | |
| 15 | Ştergătoarele de parbriz | |
| 16 | Unitatea electronică a modulului de control, sistemul Open&Start (deschidere şi pornire), sistemul ABS, întrerupătorul pentru lămpile de frână | |
| 17 | Încălzirea filtrului de motorină | |
| 18 | Demarorul | |
| 19 | Unitatea electronică de control a transmisiei | |
| 20 | Sistemul de aer condiţionat | |
| 21 | Unitatea electronică de control a motorului | |
| 22 | Unitatea electronică de control a motorului | |
| 23 | Farurile adaptive (AFL), reglarea fasciculului farurilor | |
| 24 | Pompa de combustibil | |
| 25 | Unitatea electronică de control a transmisiei | |
| 26 | Unitatea electronică de control a motorului | |
| 27 | Servodirecţia | |
| 28 | Unitatea electronică de control a transmisiei | |
| 29 | Unitatea electronică de control a transmisiei | |
| 30 | Unitatea electronică de control a motorului | |
| 31 | Farurile adaptive (AFL), reglarea fasciculului farurilor | |
| 32 | Sistemul de frânare, sistemul de aer condiţionat, comutatorul ambreiajului | |
| 33 | Farurile adaptive (AFL), reglarea fasciculului farurilor, comutatorul de lumini | |
| 34 | Unitatea de control a coloanei de direcţie | |
| 35 | Sistemul Infotainment | |
| 36 | Telefonul mobil, radioul digital, sistemul Infotainment, afişajul |
Informațiile din tabelele de mai sus au fost preluate într-un mod automat din manualul utilizatorului și/sau alte surse și astfel nu putem garanta acuratețea lor.
Ne puteți trimite corecții și completări prin pagina de contact.
Resurse adiționale
Manualul utilizatorului (RO, pdf) (pag. 182)|
|
