Tablou sigurante Opel

sigurante Insignia A (2008 - 2013)

Insignia A (2008 - 2013)


Cuprins:
Notă: pagină bilingvă
  1. Cutia cu sigurante din compartimentul motor
    (Engine compartment fuse box)
  2. Cutia cu sigurante din compartiment bord (partea soferului)
    (Instrument panel fuse box)
  3. Cutia cu sigurante din portbagaj
    (Load compartment fuse box)

Cutia cu sigurante din compartimentul motor (Engine compartment fuse box)

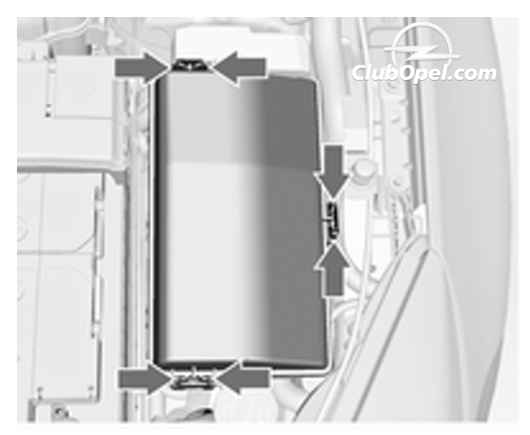

  • Panoul de siguranţe se găseşte în partea din stânga faţă a compartimentului motor. Desprindeţi capacul, ridicaţi-l şi scoateţi-l.
  • The fuse box is at the front left of the engine compartment. Disengage the cover, lift it upwards and remove.

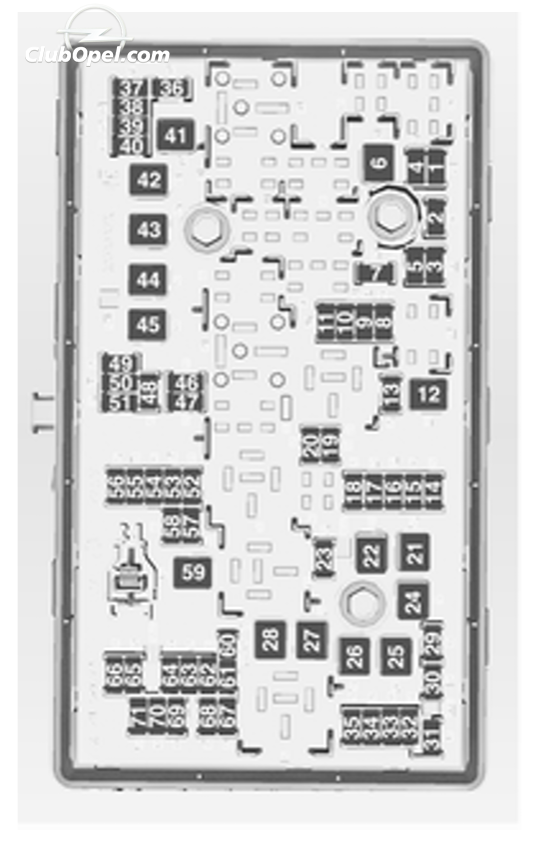

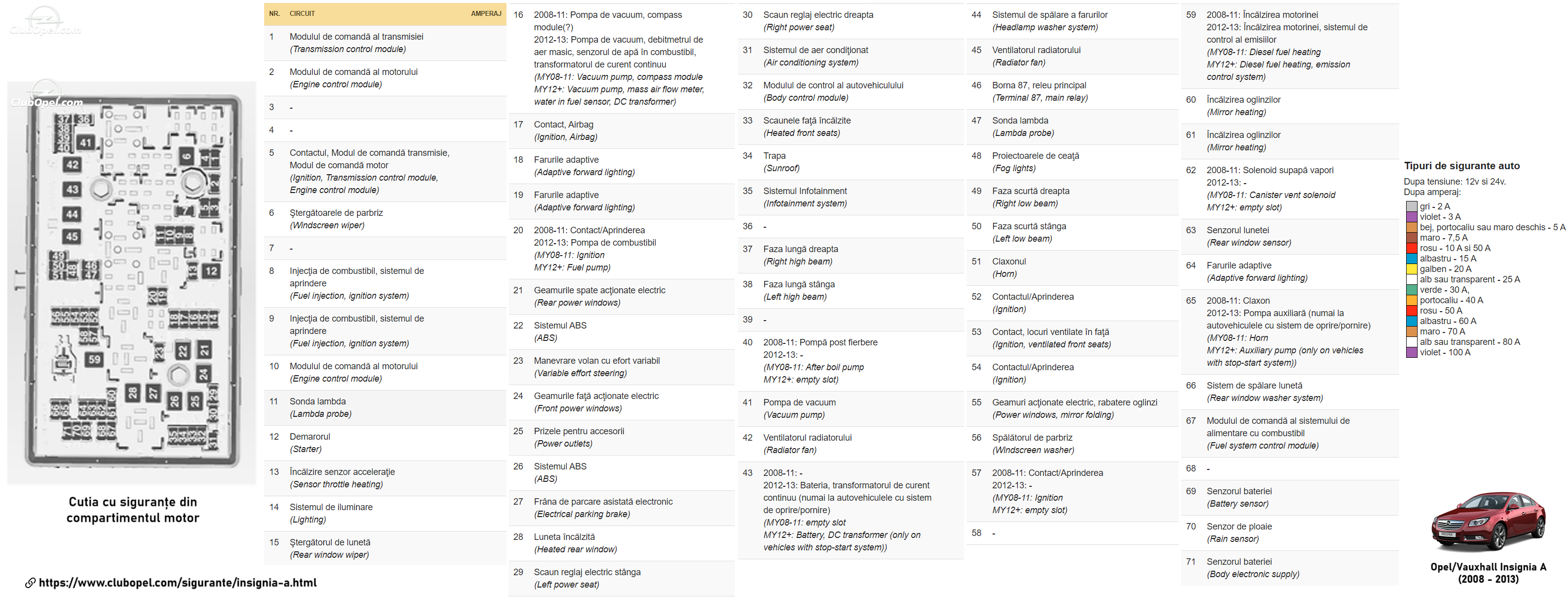

locatie sigurante motor Insignia A tablou sigurante motor Insignia A
Nr. Circuit
1 Modulul de comandă al transmisiei
(Transmission control module)
2 Modulul de comandă al motorului
(Engine control module)
3 -
4 -
5 Contactul, Modul de comandă transmisie, Modul de comandă motor
(Ignition, Transmission control module, Engine control module)
6 Ştergătoarele de parbriz
(Windscreen wiper)
7 -
8 Injecţia de combustibil, sistemul de aprindere
(Fuel injection, ignition system)
9 Injecţia de combustibil, sistemul de aprindere
(Fuel injection, ignition system)
10 Modulul de comandă al motorului
(Engine control module)
11 Sonda lambda
(Lambda probe)
12 Demarorul
(Starter)
13 Încălzire senzor acceleraţie
(Sensor throttle heating)
14 Sistemul de iluminare
(Lighting)
15 Ştergătorul de lunetă
(Rear window wiper)
16 2008-11: Pompa de vacuum, compass module(?);
2012-13: Pompa de vacuum, debitmetrul de aer masic, senzorul de apă în combustibil, transformatorul de curent continuu
(MY08-11: Vacuum pump, compass module;
MY12+: Vacuum pump, mass air flow meter, water in fuel sensor, DC transformer)
17 Contact, Airbag
(Ignition, Airbag)
18 Farurile adaptive
(Adaptive forward lighting)
19 Farurile adaptive
(Adaptive forward lighting)
20 2008-11: Contact/Aprinderea;
2012-13: Pompa de combustibil
(MY08-11: Ignition;
MY12+: Fuel pump)
21 Geamurile spate acţionate electric
(Rear power windows)
22 Sistemul ABS
(ABS)
23 Manevrare volan cu efort variabil
(Variable effort steering)
24 Geamurile faţă acţionate electric
(Front power windows)
25 Prizele pentru accesorii
(Power outlets)
26 Sistemul ABS
(ABS)
27 Frâna de parcare asistată electronic
(Electrical parking brake)
28 Luneta încălzită
(Heated rear window)
29 Scaun reglaj electric stânga
(Left power seat)
30 Scaun reglaj electric dreapta
(Right power seat)
31 Sistemul de aer condiţionat
(Air conditioning system)
32 Modulul de control al autovehiculului
(Body control module)
33 Scaunele faţă încălzite
(Heated front seats)
34 Trapa
(Sunroof)
35 Sistemul Infotainment
(Infotainment system)
36 -
37 Faza lungă dreapta
(Right high beam)
38 Faza lungă stânga
(Left high beam)
39 -
40 2008-11: Pompă post fierbere;
2012-13: -
(MY08-11: After boil pump;
MY12+: empty slot)
41 Pompa de vacuum
(Vacuum pump)
42 Ventilatorul radiatorului
(Radiator fan)
43 2008-11: -;
2012-13: Bateria, transformatorul de curent continuu (numai la autovehiculele cu sistem de oprire/pornire)
(MY08-11: empty slot;
MY12+: Battery, DC transformer (only on vehicles with stop-start system))
44 Sistemul de spălare a farurilor
(Headlamp washer system)
45 Ventilatorul radiatorului
(Radiator fan)
46 Borna 87, releu principal
(Terminal 87, main relay)
47 Sonda lambda
(Lambda probe)
48 Proiectoarele de ceaţă
(Fog lights)
49 Faza scurtă dreapta
(Right low beam)
50 Faza scurtă stânga
(Left low beam)
51 Claxonul
(Horn)
52 Contactul/Aprinderea
(Ignition)
53 Contact, locuri ventilate în faţă
(Ignition, ventilated front seats)
54 Contactul/Aprinderea
(Ignition)
55 Geamuri acţionate electric, rabatere oglinzi
(Power windows, mirror folding)
56 Spălătorul de parbriz
(Windscreen washer)
57 2008-11: Contact/Aprinderea;
2012-13: -
(MY08-11: Ignition;
MY12+: empty slot)
58 -
59 2008-11: Încălzirea motorinei;
2012-13: Încălzirea motorinei, sistemul de control al emisiilor
(MY08-11: Diesel fuel heating;
MY12+: Diesel fuel heating, emission control system)
60 Încălzirea oglinzilor
(Mirror heating)
61 Încălzirea oglinzilor
(Mirror heating)
62 2008-11: Solenoid supapă vapori;
2012-13: -
(MY08-11: Canister vent solenoid;
MY12+: empty slot)
63 Senzorul lunetei
(Rear window sensor)
64 Farurile adaptive
(Adaptive forward lighting)
65 2008-11: Claxon;
2012-13: Pompa auxiliară (numai la autovehiculele cu sistem de oprire/pornire)
(MY08-11: Horn;
MY12+: Auxiliary pump (only on vehicles with stop-start system))
66 Sistem de spălare lunetă
(Rear window washer system)
67 Modulul de comandă al sistemului de alimentare cu combustibil
(Fuel system control module)
68 -
69 Senzorul bateriei
(Battery sensor)
70 Senzor de ploaie
(Rain sensor)
71 Senzorul bateriei
(Body electronic supply)



Cutia cu sigurante din compartiment bord (partea soferului) (Instrument panel fuse box)

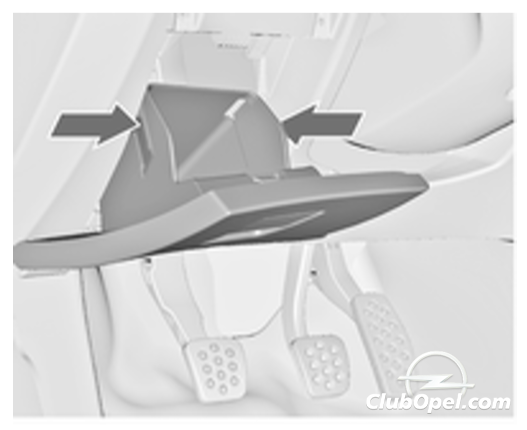

  • Deschideţi compartimentul, comprimaţi tab-urile de blocare, rabateţi compartimentul şi scoateţi-l.
  • Scaunele acţionate electric, poz. 12 şi 13, au protecţie la suprasarcină. Circuitul se va închide din nou, după răcire.
  • La autovehiculele cu volan pe dreapta, panoul de siguranţe se află în spatele unui capac din torpedou. Deschideţi torpedoul şi scoateţi capacul.
  • The fuse box is behind the storage compartment in the instrument panel.
  • Power seats, No's. 12 and 13, have an overload protection. The circuit will be closed again after cooling down.
  • In right-hand drive vehicles, the fuse box is located behind a cover in the glovebox. Open the glovebox and remove the cover

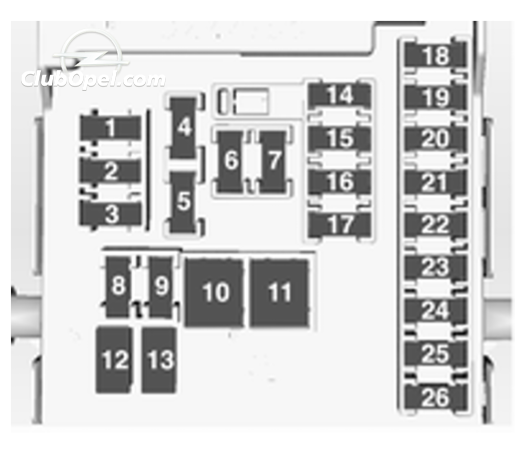

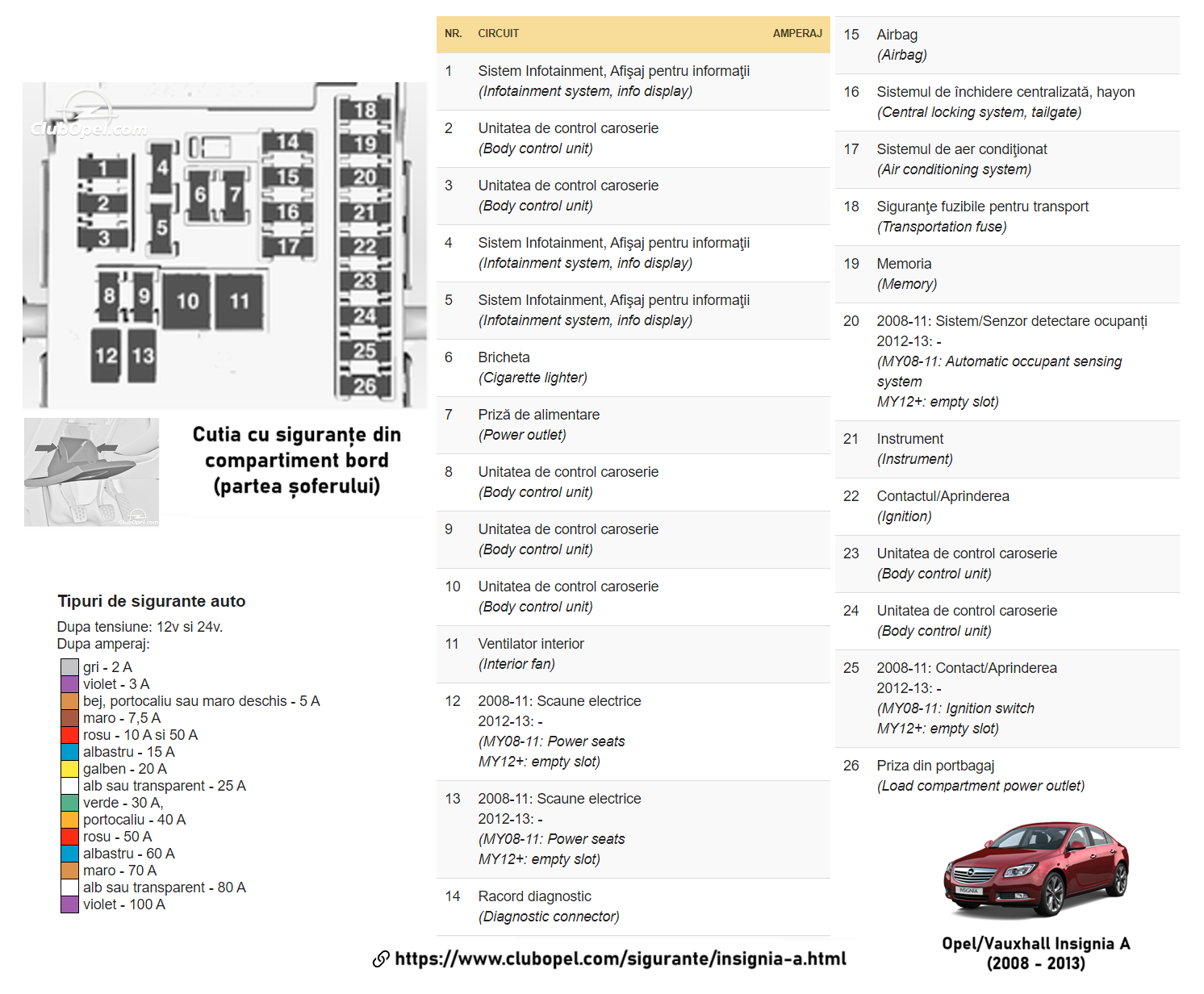

locatie sigurante bord partea soferului Insignia A tablou sigurante bord Insignia A
Nr. Circuit
1 Sistem Infotainment, Afişaj pentru informaţii
(Infotainment system, info display)
2 Unitatea de control caroserie
(Body control unit)
3 Unitatea de control caroserie
(Body control unit)
4 Sistem Infotainment, Afişaj pentru informaţii
(Infotainment system, info display)
5 Sistem Infotainment, Afişaj pentru informaţii
(Infotainment system, info display)
6 Bricheta
(Cigarette lighter)
7 Priză de alimentare
(Power outlet)
8 Unitatea de control caroserie
(Body control unit)
9 Unitatea de control caroserie
(Body control unit)
10 Unitatea de control caroserie
(Body control unit)
11 Ventilator interior
(Interior fan)
12 2008-11: Scaune electrice;
2012-13: -
(MY08-11: Power seats;
MY12+: empty slot)
13 2008-11: Scaune electrice;
2012-13: -
(MY08-11: Power seats;
MY12+: empty slot)
14 Racord diagnostic
(Diagnostic connector)
15 Airbag
(Airbag)
16 Sistemul de închidere centralizată, hayon
(Central locking system, tailgate)
17 Sistemul de aer condiţionat
(Air conditioning system)
18 Siguranţe fuzibile pentru transport
(Transportation fuse)
19 Memoria
(Memory)
20 2008-11: Sistem/Senzor detectare ocupanți;
2012-13: -
(MY08-11: Automatic occupant sensing system;
MY12+: empty slot)
21 Instrument
(Instrument)
22 Contactul/Aprinderea
(Ignition)
23 Unitatea de control caroserie
(Body control unit)
24 Unitatea de control caroserie
(Body control unit)
25 2008-11: Contact/Aprinderea;
2012-13: -
(MY08-11: Ignition switch;
MY12+: empty slot)
26 Priza din portbagaj
(Load compartment power outlet)



Cutia cu sigurante din portbagaj (Load compartment fuse box)

  • Cutia cu siguranţe este în partea stângă a portbagajului în spatele unui capac.
  • The fuse box is on the left side of the load compartment behind a cover. Remove the cover.

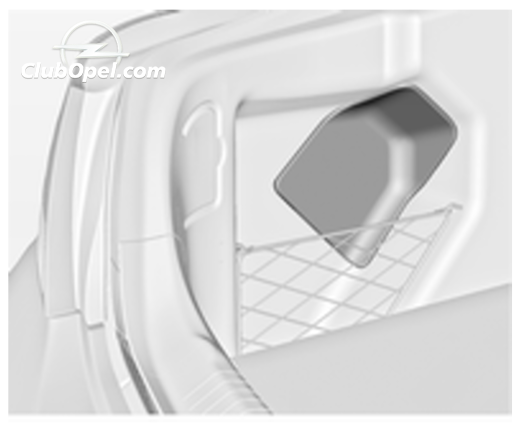

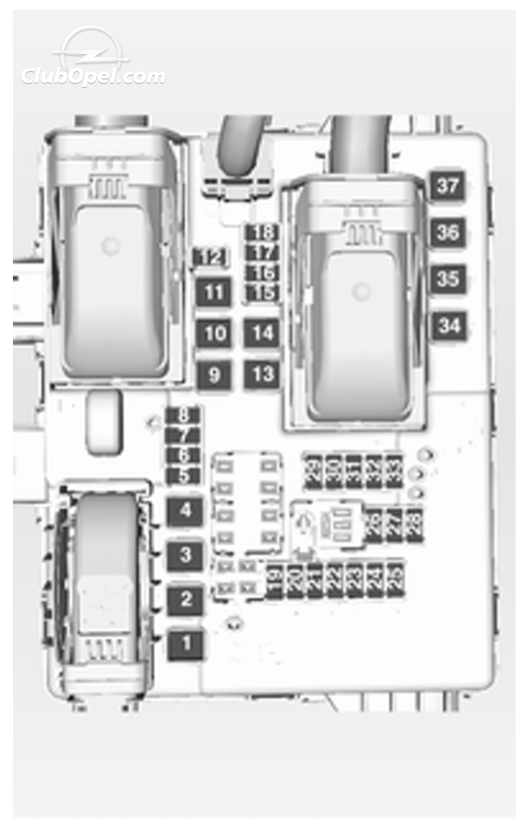

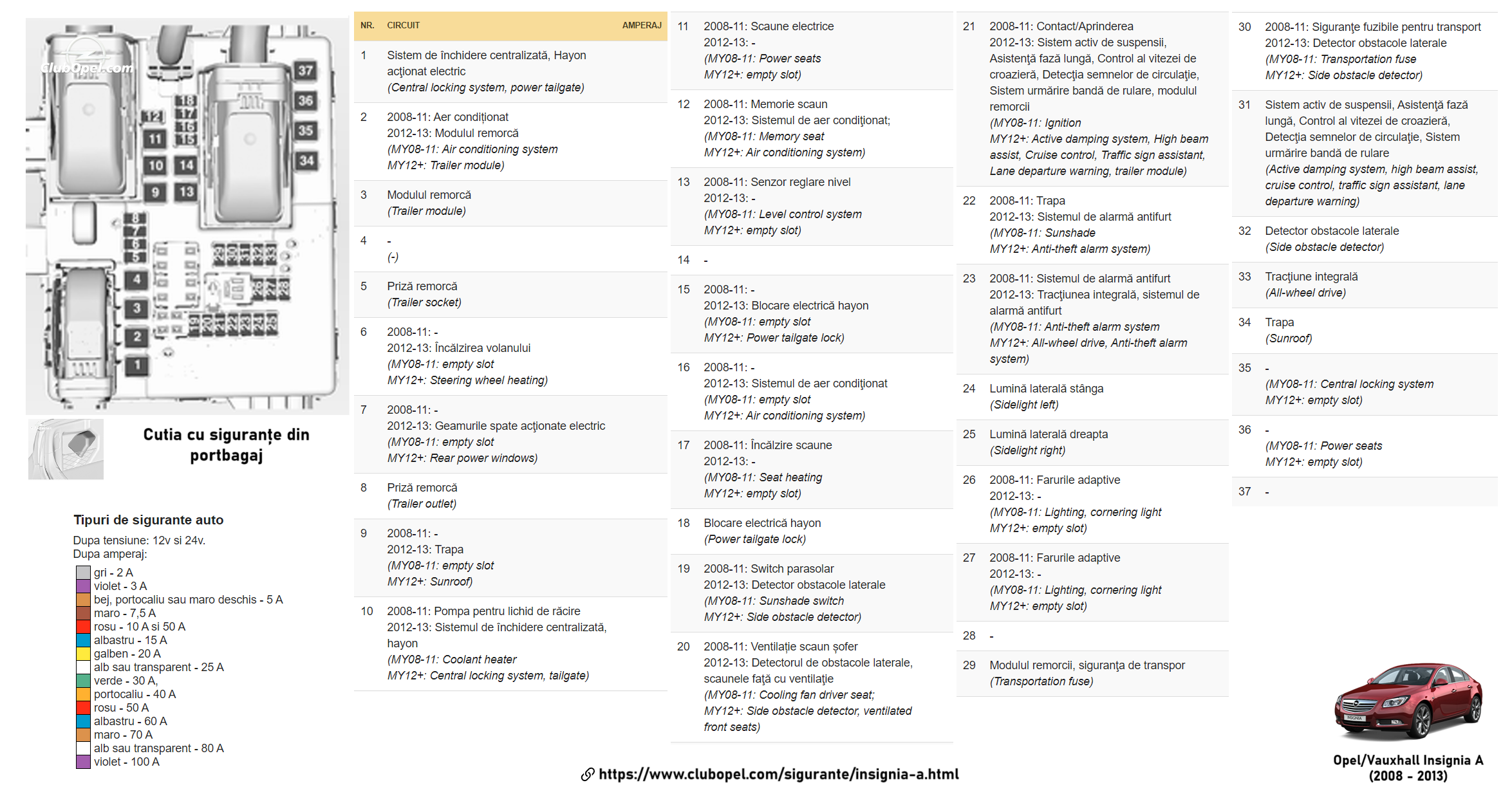

locatie sigurante portbagaj Insignia A tablou sigurante portbagaj Insignia A
Nr. Circuit
1 Sistem de închidere centralizată, Hayon acţionat electric
(Central locking system, power tailgate)
2 2008-11: Aer condiționat;
2012-13: Modulul remorcă
(MY08-11: Air conditioning system;
MY12+: Trailer module)
3 Modulul remorcă
(Trailer module)
4 -
(-)
5 Priză remorcă
(Trailer socket)
6 2008-11: -;
2012-13: Încălzirea volanului
(MY08-11: empty slot;
MY12+: Steering wheel heating)
7 2008-11: -;
2012-13: Geamurile spate acţionate electric
(MY08-11: empty slot;
MY12+: Rear power windows)
8 Priză remorcă
(Trailer outlet)
9 2008-11: -;
2012-13: Trapa
(MY08-11: empty slot;
MY12+: Sunroof)
10 2008-11: Pompa pentru lichid de răcire;
2012-13: Sistemul de închidere centralizată, hayon
(MY08-11: Coolant heater;
MY12+: Central locking system, tailgate)
11 2008-11: Scaune electrice;
2012-13: -
(MY08-11: Power seats;
MY12+: empty slot)
12 2008-11: Memorie scaun;
2012-13: Sistemul de aer condiţionat;
(MY08-11: Memory seat;
MY12+: Air conditioning system)
13 2008-11: Senzor reglare nivel;
2012-13: -
(MY08-11: Level control system;
MY12+: empty slot)
14 -
15 2008-11: -;
2012-13: Blocare electrică hayon
(MY08-11: empty slot;
MY12+: Power tailgate lock)
16 2008-11: -;
2012-13: Sistemul de aer condiţionat
(MY08-11: empty slot;
MY12+: Air conditioning system)
17 2008-11: Încălzire scaune;
2012-13: -
(MY08-11: Seat heating;
MY12+: empty slot)
18 Blocare electrică hayon
(Power tailgate lock)
19 2008-11: Switch parasolar;
2012-13: Detector obstacole laterale
(MY08-11: Sunshade switch;
MY12+: Side obstacle detector)
20 2008-11: Ventilație scaun șofer;
2012-13: Detectorul de obstacole laterale, scaunele faţă cu ventilaţie
(MY08-11: Cooling fan driver seat;
MY12+: Side obstacle detector, ventilated front seats)
21 2008-11: Contact/Aprinderea;
2012-13: Sistem activ de suspensii, Asistenţă fază lungă, Control al vitezei de croazieră, Detecţia semnelor de circulaţie, Sistem urmărire bandă de rulare, modulul remorcii
(MY08-11: Ignition
MY12+: Active damping system, High beam assist, Cruise control, Traffic sign assistant, Lane departure warning, trailer module)
22 2008-11: Trapa;
2012-13: Sistemul de alarmă antifurt
(MY08-11: Sunshade
MY12+: Anti-theft alarm system)
23 2008-11: Sistemul de alarmă antifurt;
2012-13: Tracţiunea integrală, sistemul de alarmă antifurt
(MY08-11: Anti-theft alarm system
MY12+: All-wheel drive, Anti-theft alarm system)
24 Lumină laterală stânga
(Sidelight left)
25 Lumină laterală dreapta
(Sidelight right)
26 2008-11: Farurile adaptive;
2012-13: -
(MY08-11: Lighting, cornering light;
MY12+: empty slot)
27 2008-11: Farurile adaptive;
2012-13: -
(MY08-11: Lighting, cornering light;
MY12+: empty slot)
28 -
29 Modulul remorcii, siguranţa de transpor
(Transportation fuse)
30 2008-11: Siguranţe fuzibile pentru transport;
2012-13: Detector obstacole laterale
(MY08-11: Transportation fuse;
MY12+: Side obstacle detector)
31 Sistem activ de suspensii, Asistenţă fază lungă, Control al vitezei de croazieră, Detecţia semnelor de circulaţie, Sistem urmărire bandă de rulare
(Active damping system, high beam assist, cruise control, traffic sign assistant, lane departure warning)
32 Detector obstacole laterale
(Side obstacle detector)
33 Tracţiune integrală
(All-wheel drive)
34 Trapa
(Sunroof)
35 -
(MY08-11: Central locking system;
MY12+: empty slot)
36 -
(MY08-11: Power seats;
MY12+: empty slot)
37 -
