Informații generale
După amperaj:
- Datele siguranţei fuzibile de schimb (capacitate, culoare, dimensiune) trebuie să corespundă cu cele ale siguranţei fuzibile arse.
- Nu înlocuiţi siguranţa decât după remedierea cauzei defecţiunii.
- Înaintea înlocuirii unei siguranţe, deconectaţi comutatorul respectiv şi decuplaţi contactul.
- Siguranţele fuzibile arse pot fi recunoscute după filamentul topit.
- Unele circuite electrice pot fi protejate de mai multe siguranţe.
- Siguranţele fuzibile pot fi de asemenea introduse şi fără a fi alocate unei funcţii.
Tipuri de siguranțe auto
După tensiune: 12v și 24v.După amperaj:
- gri - 2 A
- violet - 3 A
- bej, portocaliu sau maro deschis - 5 A
- maro - 7,5 A
- roșu - 10 A și 50 A
- albastru - 15 A
- galben - 20 A
- alb sau transparent - 25 A
- verde - 30 A
- verde-albastrui - 35 A
- portocaliu - 40 A
- roșu - 50 A
- albastru - 60 A
- maro - 70 A
- alb sau transparent - 80 A
- violet - 100 A
- În autovehicul se găsesc trei cutii cu siguranţe:
- — în partea stângă-faţă a compartimentului motor
- — în interior în spatele comutatorului pentru lumini sau în autovehiculele cu volanul pe dreapta, în spatele torpedoului
- — în spatele unui capac din stânga portbagajului

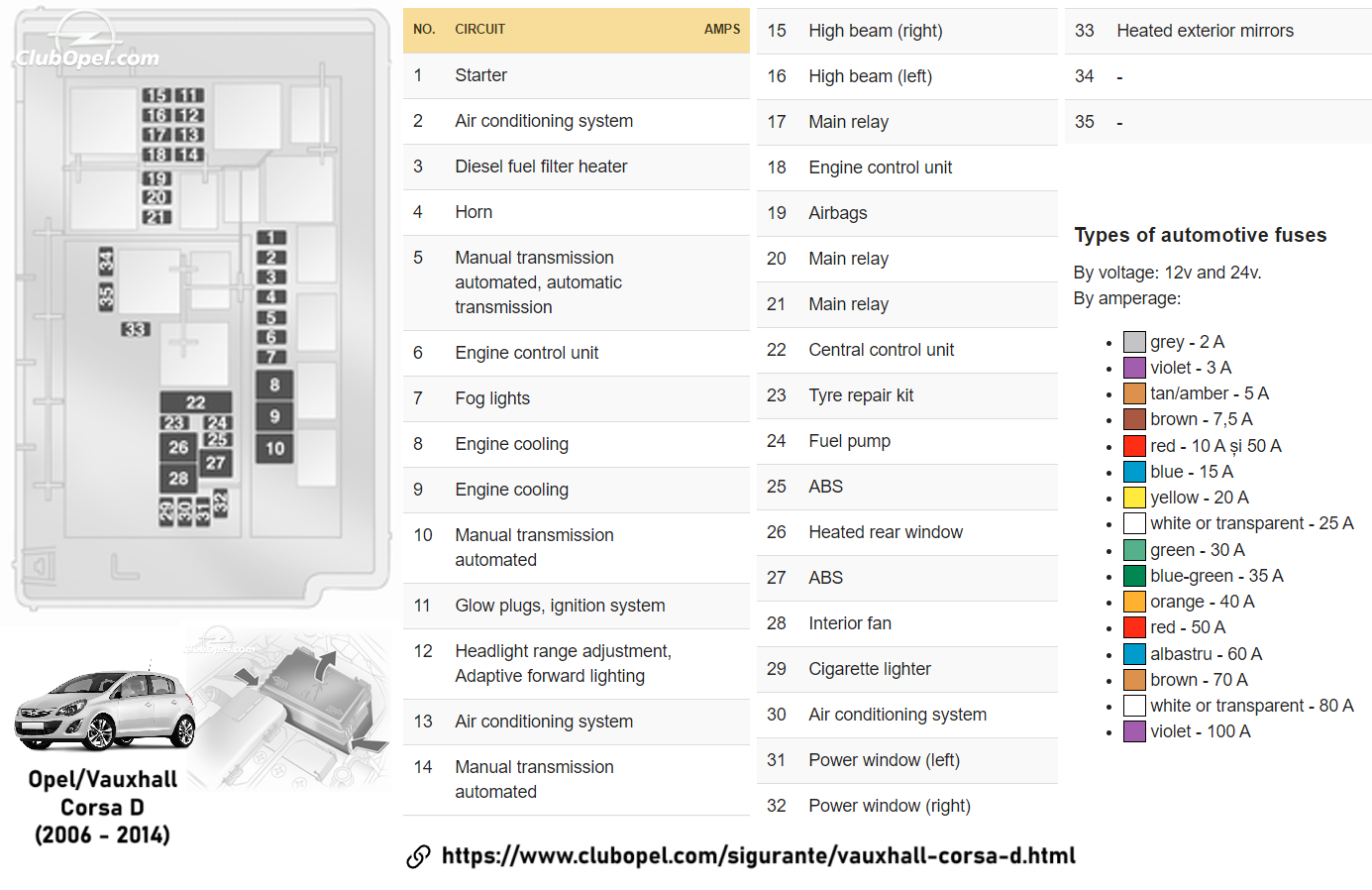

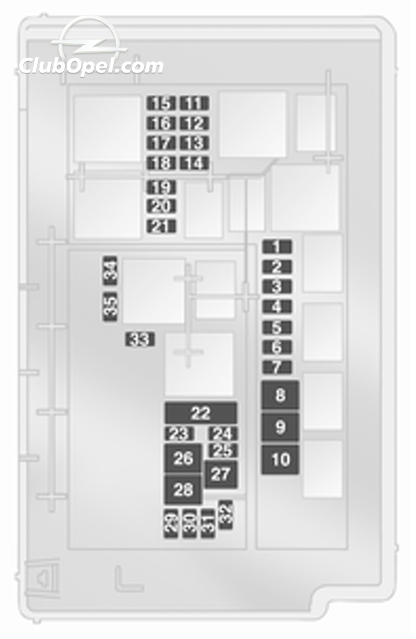

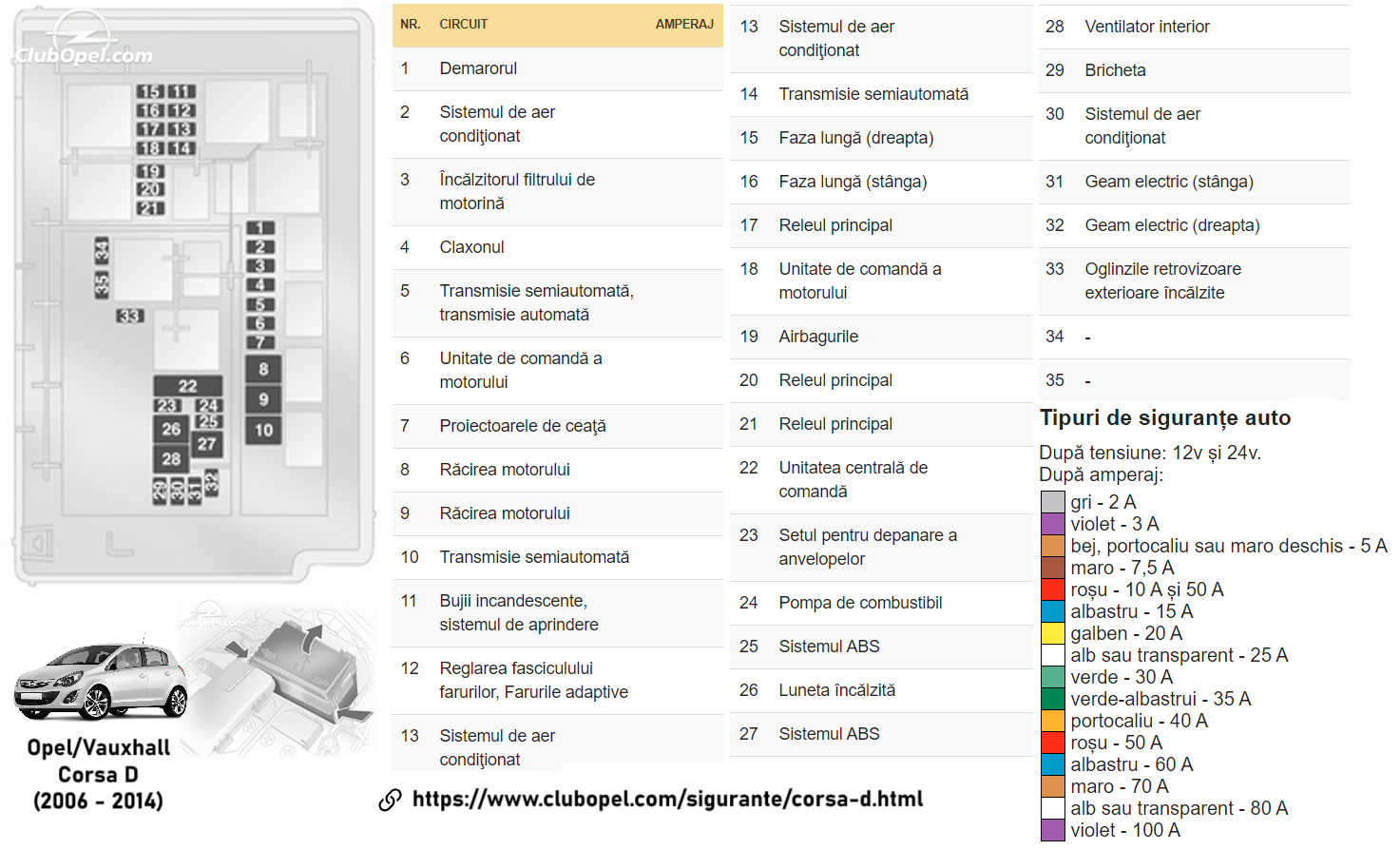

Panoul de siguranţe din compartimentul motor

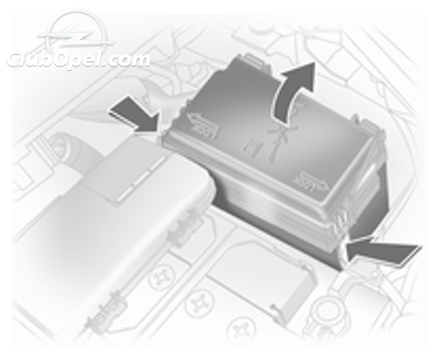

- Cutia cu siguranţe se găseşte în partea stângă-faţă a compartimentului motor.
- Desprindeţi capacul, ridicaţi-l şi scoateţi-l.
| Nr. | Circuit | Amperaj |
|---|---|---|
| 1 | Demarorul | |
| 2 | Sistemul de aer condiţionat | |
| 3 | Încălzitorul filtrului de motorină | |
| 4 | Claxonul | |
| 5 | Transmisie semiautomată, transmisie automată | |
| 6 | Unitate de comandă a motorului | |
| 7 | Proiectoarele de ceaţă | |
| 8 | Răcirea motorului | |
| 9 | Răcirea motorului | |
| 10 | Transmisie semiautomată | |
| 11 | Bujii incandescente, sistemul de aprindere | |
| 12 | Reglarea fasciculului farurilor, Farurile adaptive | |
| 13 | Sistemul de aer condiţionat | |
| 14 | Transmisie semiautomată | |
| 15 | Faza lungă (dreapta) | |
| 16 | Faza lungă (stânga) | |
| 17 | Releul principal | |
| 18 | Unitate de comandă a motorului | |
| 19 | Airbagurile | |
| 20 | Releul principal | |
| 21 | Releul principal | |
| 22 | Unitatea centrală de comandă | |
| 23 | Setul pentru depanare a anvelopelor | |
| 24 | Pompa de combustibil | |
| 25 | Sistemul ABS | |
| 26 | Luneta încălzită | |
| 27 | Sistemul ABS | |
| 28 | Ventilator interior | |
| 29 | Bricheta | |
| 30 | Sistemul de aer condiţionat | |
| 31 | Geam electric (stânga) | |
| 32 | Geam electric (dreapta) | |
| 33 | Oglinzile retrovizoare exterioare încălzite | |
| 34 | - | |
| 35 | - |
Publicitate

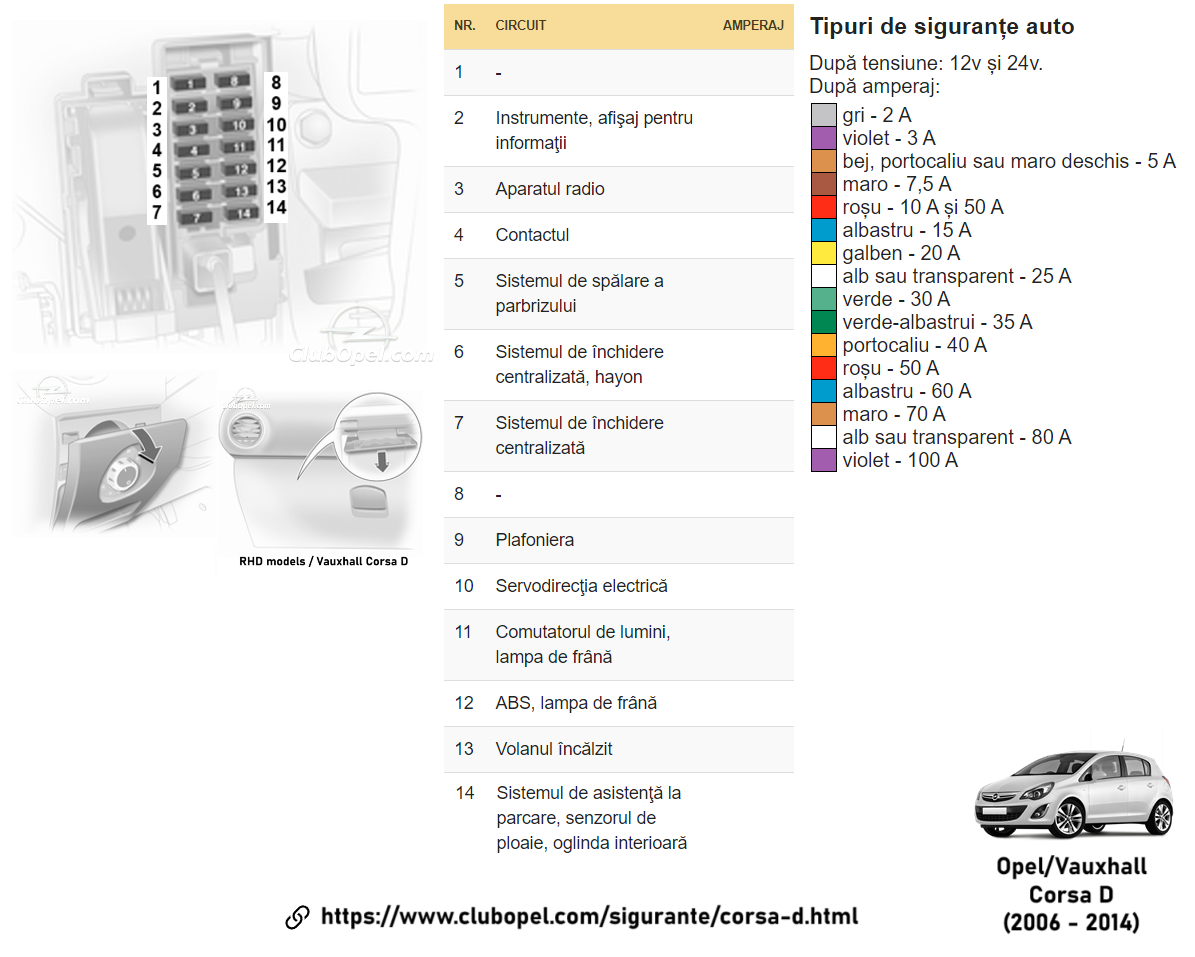

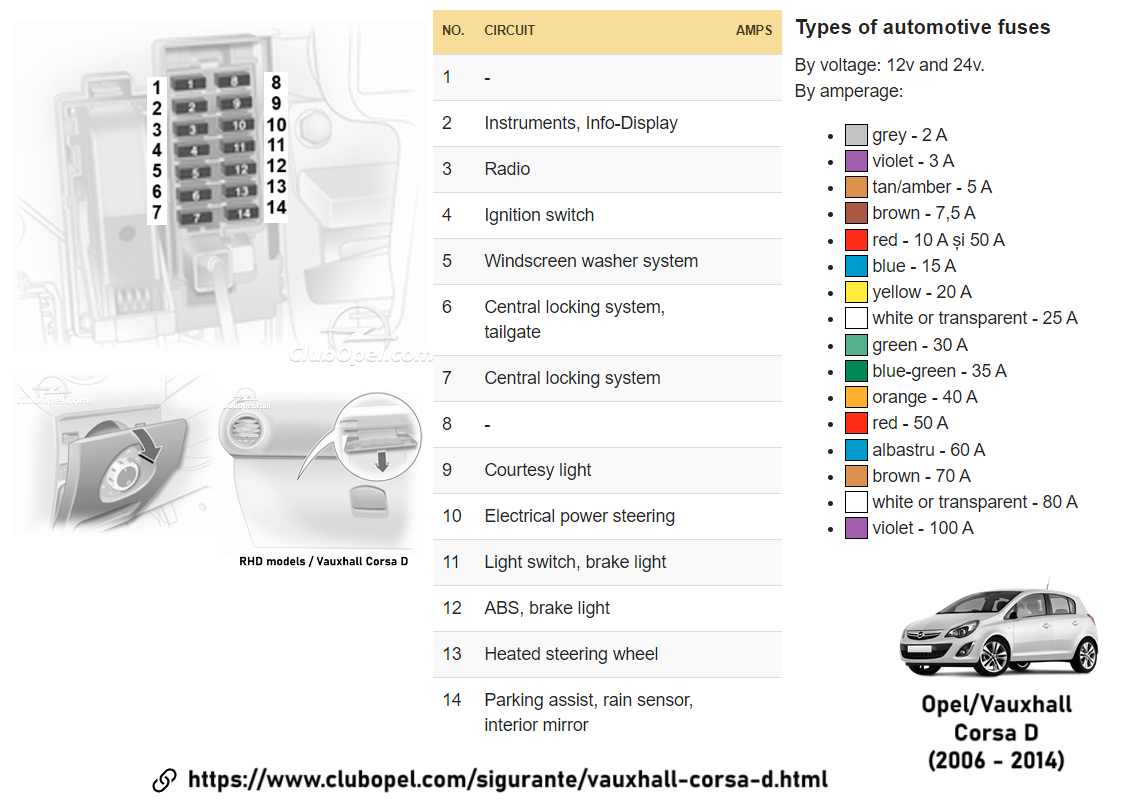

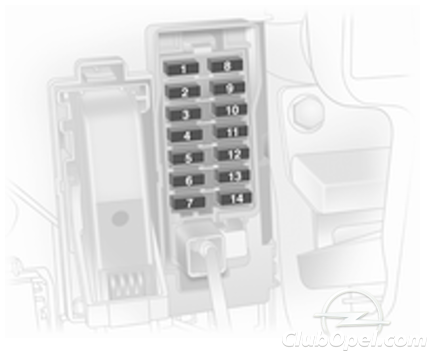

Cutia de siguranţe pentru panoul de bord

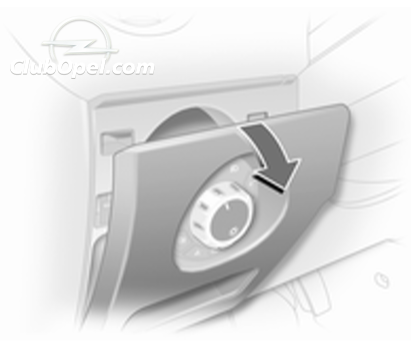

- Cutia de siguranţe este în spatele comutatorului de lumini. Împingeţi marginea superioară a panoului şi pliaţi.

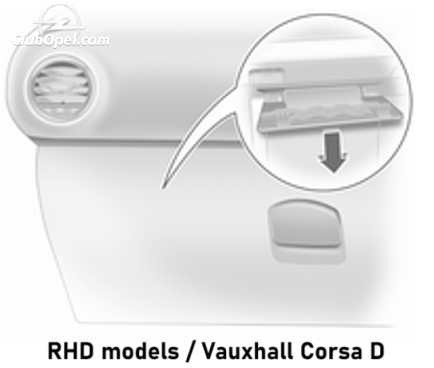

- În autovehiculele cu volanul pe dreapta, cutia cu siguranţe se află în spatele unui capac din torpedou.
- Deschideţi torpedoul şi scoateţi capacul. Pentru a închide, puneţi mai întâi capacul, apoi blocaţi pe poziţie.
| Nr. | Circuit | Amperaj |
|---|---|---|
| 1 | - | |
| 2 | Instrumente, afişaj pentru informaţii | |
| 3 | Aparatul radio | |
| 4 | Contactul | |
| 5 | Sistemul de spălare a parbrizului | |
| 6 | Sistemul de închidere centralizată, hayon | |
| 7 | Sistemul de închidere centralizată | |
| 8 | - | |
| 9 | Plafoniera | |
| 10 | Servodirecţia electrică | |
| 11 | Comutatorul de lumini, lampa de frână | |
| 12 | ABS, lampa de frână | |
| 13 | Volanul încălzit | |
| 14 | Sistemul de asistenţă la parcare, senzorul de ploaie, oglinda interioară |
Publicitate

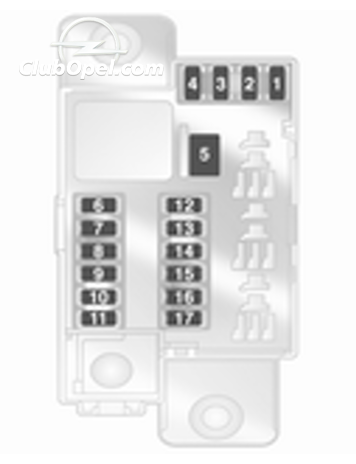

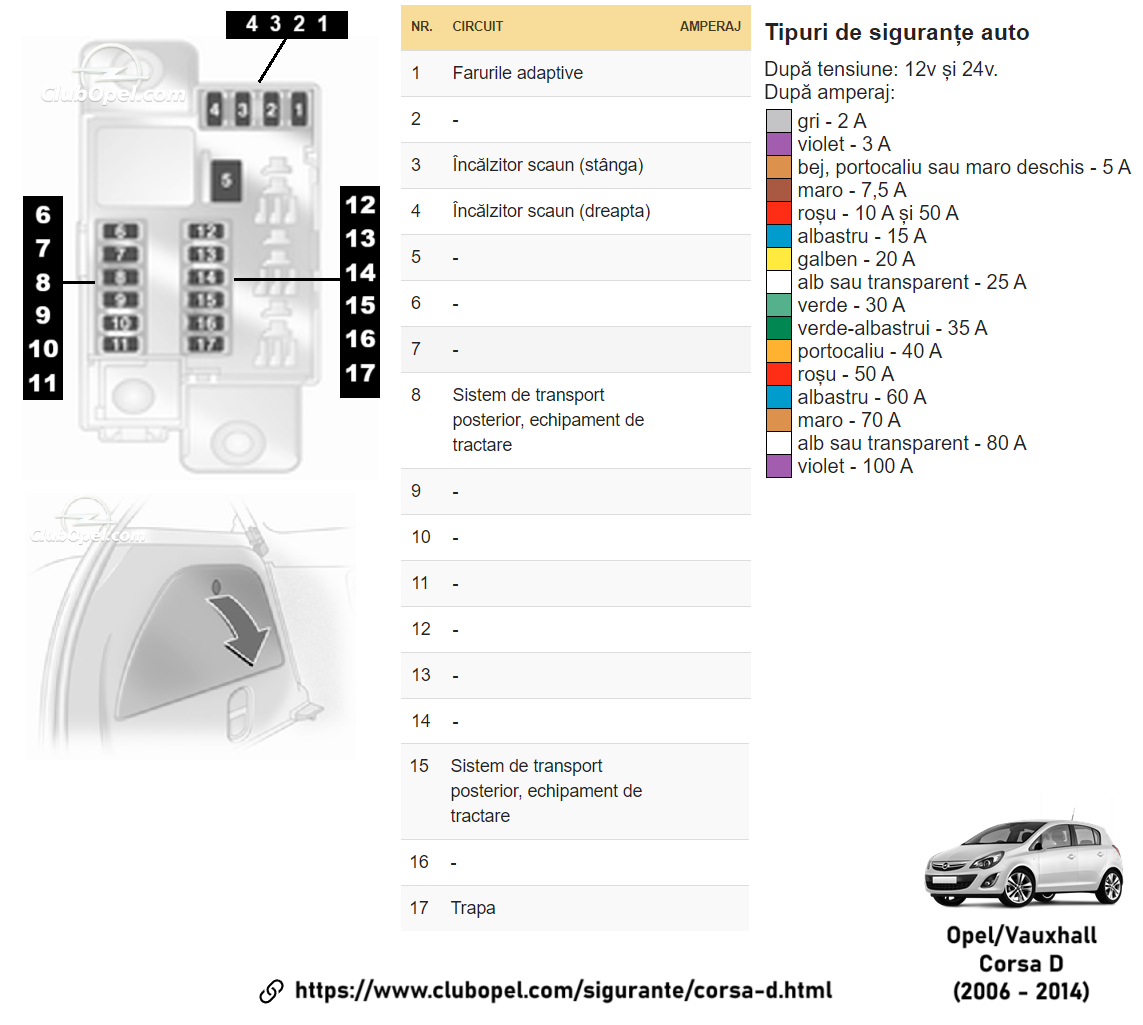

Panoul de siguranţe din portbagaj

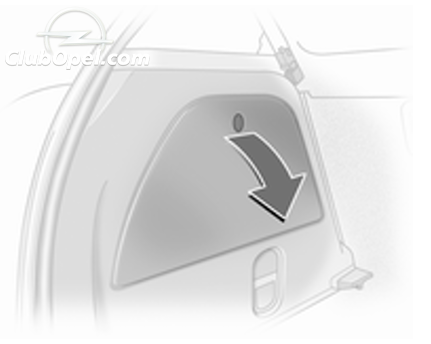

- Cutia cu siguranţe este în partea stângă a portbagajului în spatele unui capac. Luaţi capacul.
| Nr. | Circuit | Amperaj |
|---|---|---|
| 1 | Farurile adaptive | |
| 2 | - | |
| 3 | Încălzitor scaun (stânga) | |
| 4 | Încălzitor scaun (dreapta) | |
| 5 | - | |
| 6 | - | |
| 7 | - | |
| 8 | Sistem de transport posterior, echipament de tractare | |
| 9 | - | |
| 10 | - | |
| 11 | - | |
| 12 | - | |
| 13 | - | |
| 14 | - | |
| 15 | Sistem de transport posterior, echipament de tractare | |
| 16 | - | |
| 17 | Trapa |
Publicitate
Informațiile din tabelele de mai sus au fost preluate într-un mod automat din manualul utilizatorului și/sau alte surse și astfel nu putem garanta acuratețea lor.
Ne puteți trimite corecții și completări prin pagina de contact.
Resurse adiționale
Manualul utilizatorului (RO, pdf) (p. 160)|
|
|
