Informații generale
După amperaj:
- Datele siguranţei fuzibile de schimb (capacitate, culoare, dimensiune) trebuie să corespundă cu cele ale siguranţei fuzibile arse.
- Nu înlocuiţi siguranţa decât după remedierea cauzei defecţiunii.
- Înaintea înlocuirii unei siguranţe, deconectaţi comutatorul respectiv şi decuplaţi contactul.
- Siguranţele fuzibile arse pot fi recunoscute după filamentul topit.
- Unele circuite electrice pot fi protejate de mai multe siguranţe.
- Siguranţele fuzibile pot fi de asemenea introduse şi fără a fi alocate unei funcţii.
Tipuri de siguranțe auto
După tensiune: 12v și 24v.După amperaj:
- gri - 2 A
- violet - 3 A
- bej, portocaliu sau maro deschis - 5 A
- maro - 7,5 A
- roșu - 10 A și 50 A
- albastru - 15 A
- galben - 20 A
- alb sau transparent - 25 A
- verde - 30 A
- verde-albastrui - 35 A
- portocaliu - 40 A
- roșu - 50 A
- albastru - 60 A
- maro - 70 A
- alb sau transparent - 80 A
- violet - 100 A

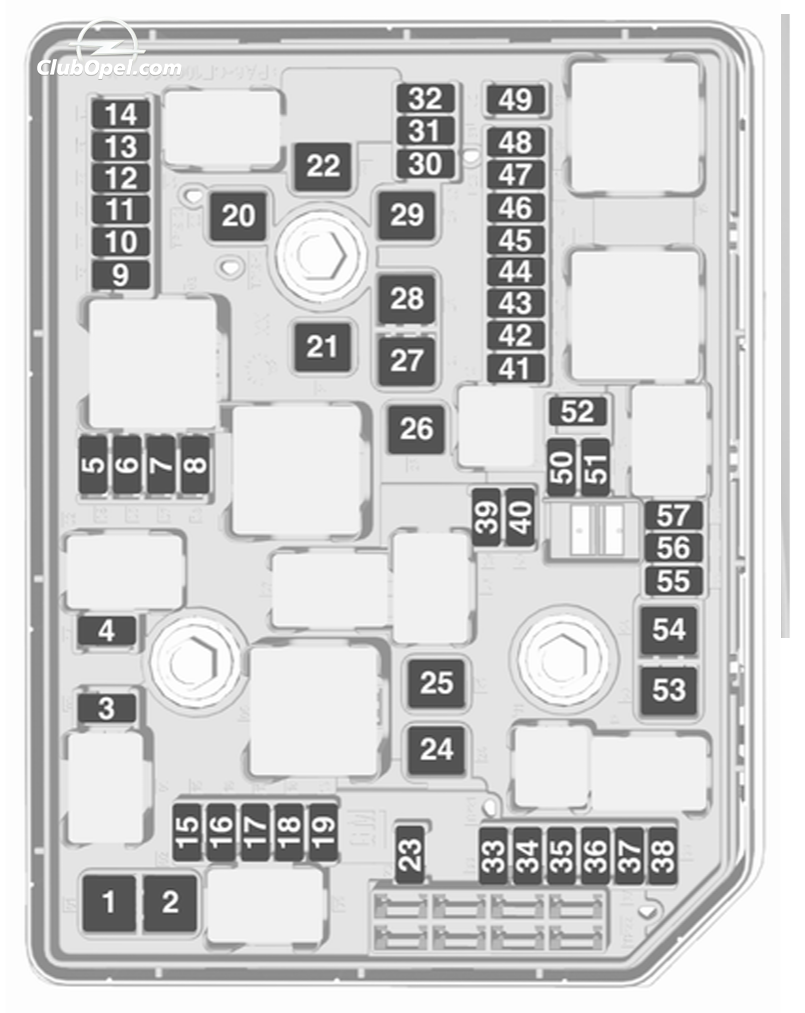

Cutia cu siguranțe din compartimentul motor

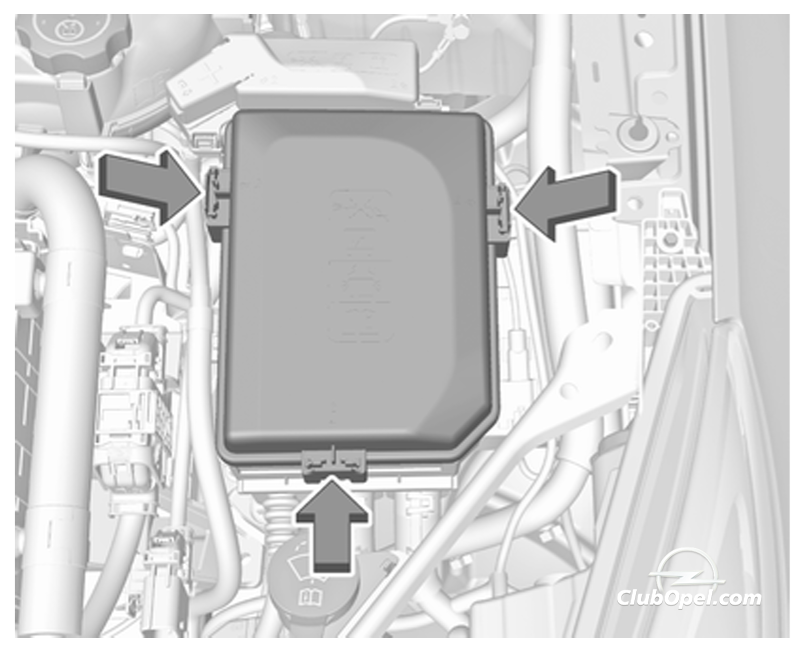

- Panoul de siguranţe se găseşte în partea din stânga faţă a compartimentului motor. Decuplaţi capacul şi scoateţi-l.
| Nr. | Circuit | Amperaj |
|---|---|---|
| 1 | Demarorul | |
| 2 | Demarorul | |
| 3 | Senzor de evacuare | |
| 4 | Modulul de comandă al motorului | |
| 5 | Funcţiile motorului | |
| 6 | Modulul de comandă al transmisiei | |
| 7 | - | |
| 8 | Modulul de comandă al motorului | |
| 9 | Sistemul de climatizare | |
| 10 |
2016: - 2017+: Sistemul de eşapament diesel |
|
| 11 | Sistemul de închidere a hayonului | |
| 12 | Scaun cu masaj lombar | |
| 13 | Pompă post fierbere | |
| 14 |
2016: - 2017+: Sistemul de eşapament diesel |
|
| 15 | Senzor de evacuare | |
| 16 | Injecţia de carburant | |
| 17 | Injecţia de carburant | |
| 18 |
2016: - 2017+: Sistemul de eşapament diesel |
|
| 19 |
2016: - 2017-2019: Sistemul de eşapament diesel 2020+: - |
|
| 20 | - | |
| 21 | - | |
| 22 | ABS | |
| 23 | Sistem de spălător pentru parbriz şi lunetă | |
| 24 | - | |
| 25 | Încălzirea motorinei | |
| 26 | Modulul de comandă al transmisiei | |
| 27 | Modulul hayonului acţionat electric | |
| 28 | - | |
| 29 | Luneta încălzită | |
| 30 |
2016: -; 2017+: Oglinzile cu dezgheţare |
|
| 31 | - | |
| 32 |
2016: Transformator CC/ Afişaj LED/ Încălzitor electric/ Control climatizare/ Controler bujie cu incandescenţă/ Pompă de combustibil; 2017+: Transformator CC/Afişaj LED/ Încălzitor electric/Control climatizare/Controler bujie cu incandescenţă |
|
| 33 |
2016: - 2017-2019: Avertizarea antifurt 2020+: - |
|
| 34 | Claxonul | |
| 35 |
2016-2019: Priza din portbagaj 2020+: Modulul de comandă al motorului |
|
| 36 | Faza lungă dreapta (Halogen, Eco-LED)/Faza scurtă dreapta (LED) | |
| 37 | Faza lungă stânga (Halogen, Eco-LED) | |
| 38 | Far LED / Reglarea automată a distanţei de iluminare a farurilor | |
| 39 | Proiectoarele de ceaţă | |
| 40 |
2016-2019: OnStar 2020+: Modul gateway central |
|
| 41 |
2016-2019: Senzor de apă în combustibil/ Pompă de apă 2020+: - |
|
| 42 | Reglarea manuală a fasciculului farurilor | |
| 43 | Pompa de combustibil | |
| 44 | Camera video retrovizoare/ Oglindă retrovizoare interioară/ Modul remorcă/ Conector electric | |
| 45 | Far LED stânga / Reglarea automată a distanţei de iluminare a farurilor stânga | |
| 46 | Panoul de instrumente | |
| 47 | Sistemul de blocare a coloanei de direcţie | |
| 48 | Ştergătorul de lunetă | |
| 49 |
2016: Oglindă încălzită 2017-2019: - 2020+: Oglindă retrovizoare exterioară |
|
| 50 | Far LED dreapta / Reglarea automată a distanţei de iluminare a farurilor dreapta | |
| 51 | Faza scurtă stânga (LED) | |
| 52 | Modulul de control al motorului / Modulul de control al transmisiei | |
| 53 | - | |
| 54 | Ştergătoarele de parbriz | |
| 55 |
2016: - 2017+: Sistemul de eşapament diesel |
|
| 56 | - | |
| 57 | - |
Publicitate

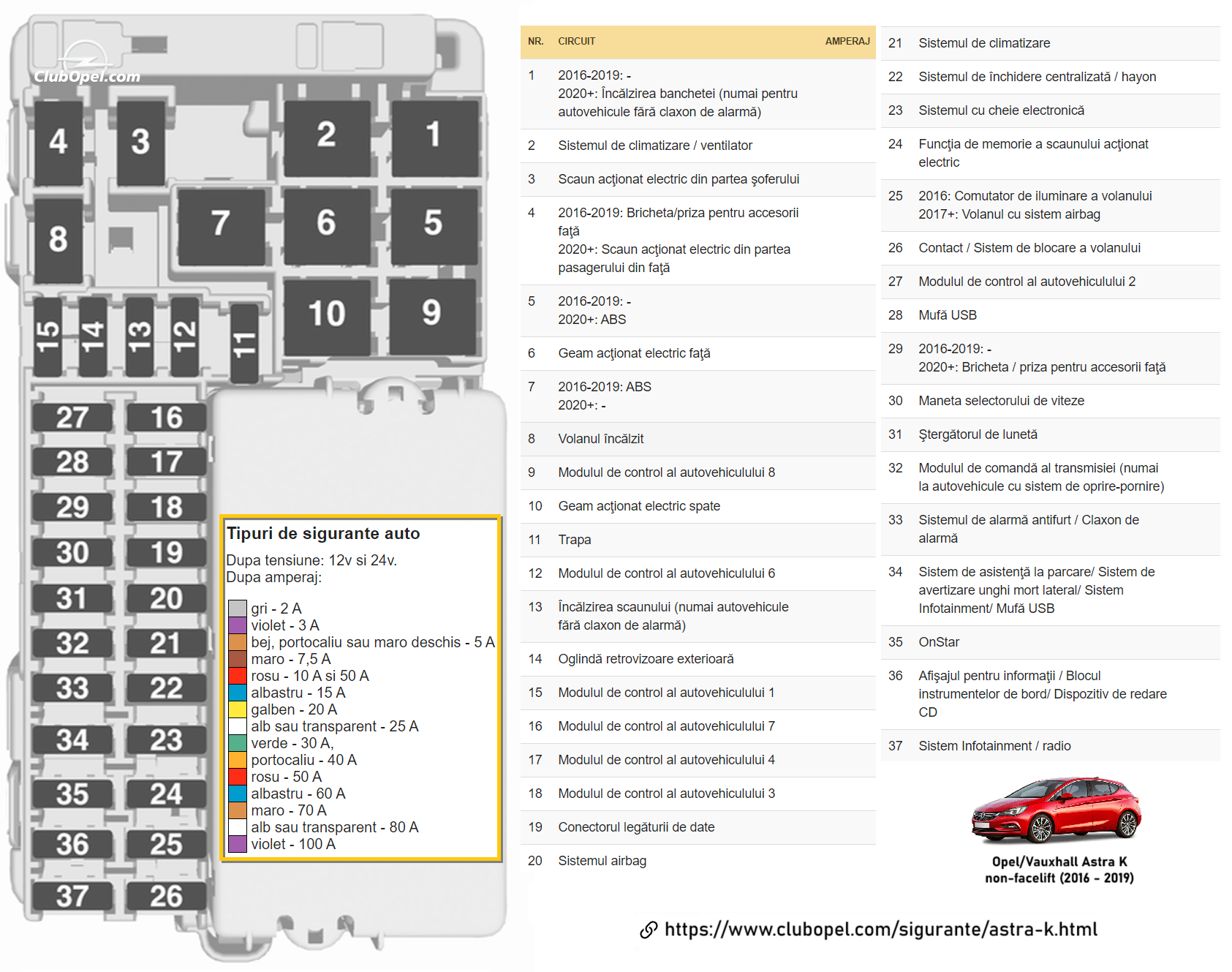

Cutia cu siguranțe din compartiment bord (consola centrala)

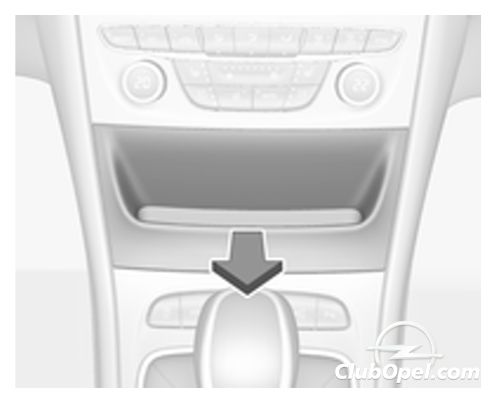

- Trageţi capacul şi scoateţi-l.
- Autovehicule cu conector electric:
În cazul în care capacul siguranţelor are un conector electric, acesta trebuie îndepărtat folosind un adaptor şi o şurubelniţă. Adaptorul se găseşte în torpedou (p. 68). Şurubelniţa este amplasată în portbagaj (p. 234).

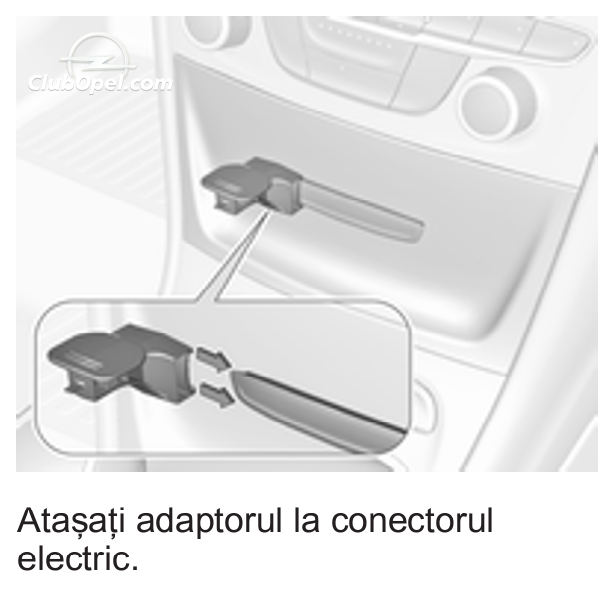

Ataşaţi adaptorul la conectorul electric.

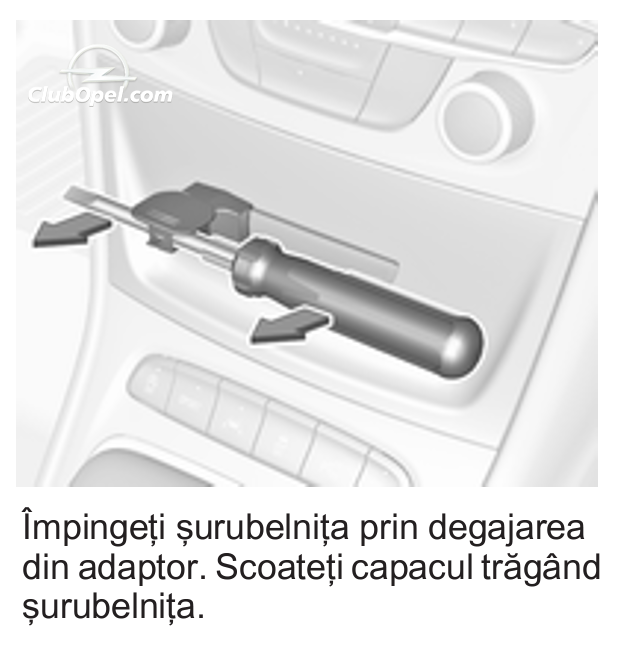

Împingeţi şurubelniţa prin degajarea din adaptor. Scoateţi capacul trăgând şurubelniţa. - După schimbarea siguranţelor defecte, închideţi capacul cutiei cu siguranţe:
1. Aplicaţi capacul pe partea dreaptă.

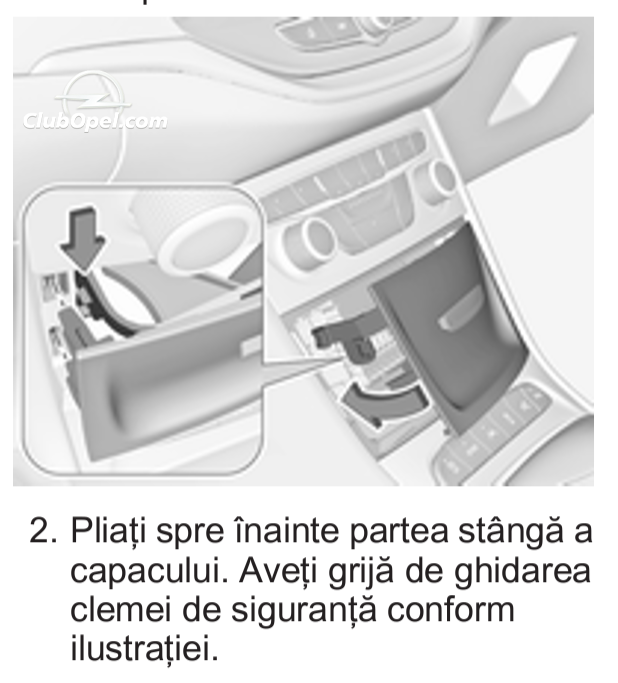

2. Pliaţi spre înainte partea stângă a capacului. Aveţi grijă de ghidarea clemei de siguranţă conform ilustraţiei.
| Nr. | Circuit | Amperaj |
|---|---|---|
| 1 |
2016-2019: - 2020+: Încălzirea banchetei (numai pentru autovehicule fără claxon de alarmă) |
|
| 2 | Sistemul de climatizare / ventilator | |
| 3 | Scaun acţionat electric din partea şoferului | |
| 4 |
2016-2019: Bricheta/priza pentru accesorii faţă 2020+: Scaun acţionat electric din partea pasagerului din faţă |
|
| 5 |
2016-2019: - 2020+: ABS |
|
| 6 | Geam acţionat electric faţă | |
| 7 |
2016-2019: ABS 2020+: - |
|
| 8 | Volanul încălzit | |
| 9 | Modulul de control al autovehicului 8 | |
| 10 | Geam acţionat electric spate | |
| 11 | Trapa | |
| 12 | Modulul de control al autovehicului 6 | |
| 13 | Încălzirea scaunului (numai autovehicule fără claxon de alarmă) | |
| 14 | Oglindă retrovizoare exterioară | |
| 15 | Modulul de control al autovehicului 1 | |
| 16 | Modulul de control al autovehicului 7 | |
| 17 | Modulul de control al autovehicului 4 | |
| 18 | Modulul de control al autovehicului 3 | |
| 19 | Conectorul legăturii de date | |
| 20 | Sistemul airbag | |
| 21 | Sistemul de climatizare | |
| 22 | Sistemul de închidere centralizată / hayon | |
| 23 | Sistemul cu cheie electronică | |
| 24 | Funcţia de memorie a scaunului acţionat electric | |
| 25 |
2016: Comutator de iluminare a volanului 2017+: Volanul cu sistem airbag |
|
| 26 | Contact / Sistem de blocare a volanului | |
| 27 | Modulul de control al autovehicului 2 | |
| 28 | Mufă USB | |
| 29 |
2016-2019: - 2020+: Bricheta / priza pentru accesorii faţă |
|
| 30 | Maneta selectorului de viteze | |
| 31 | Ştergătorul de lunetă | |
| 32 | Modulul de comandă al transmisiei (numai la autovehicule cu sistem de oprire-pornire) | |
| 33 | Sistemul de alarmă antifurt / Claxon de alarmă | |
| 34 | Sistem de asistenţă la parcare/ Sistem de avertizare unghi mort lateral/ Sistem Infotainment/ Mufă USB | |
| 35 | OnStar | |
| 36 | Afişajul pentru informaţii / Blocul instrumentelor de bord/ Dispozitiv de redare CD | |
| 37 | Sistem Infotainment / radio |
Publicitate

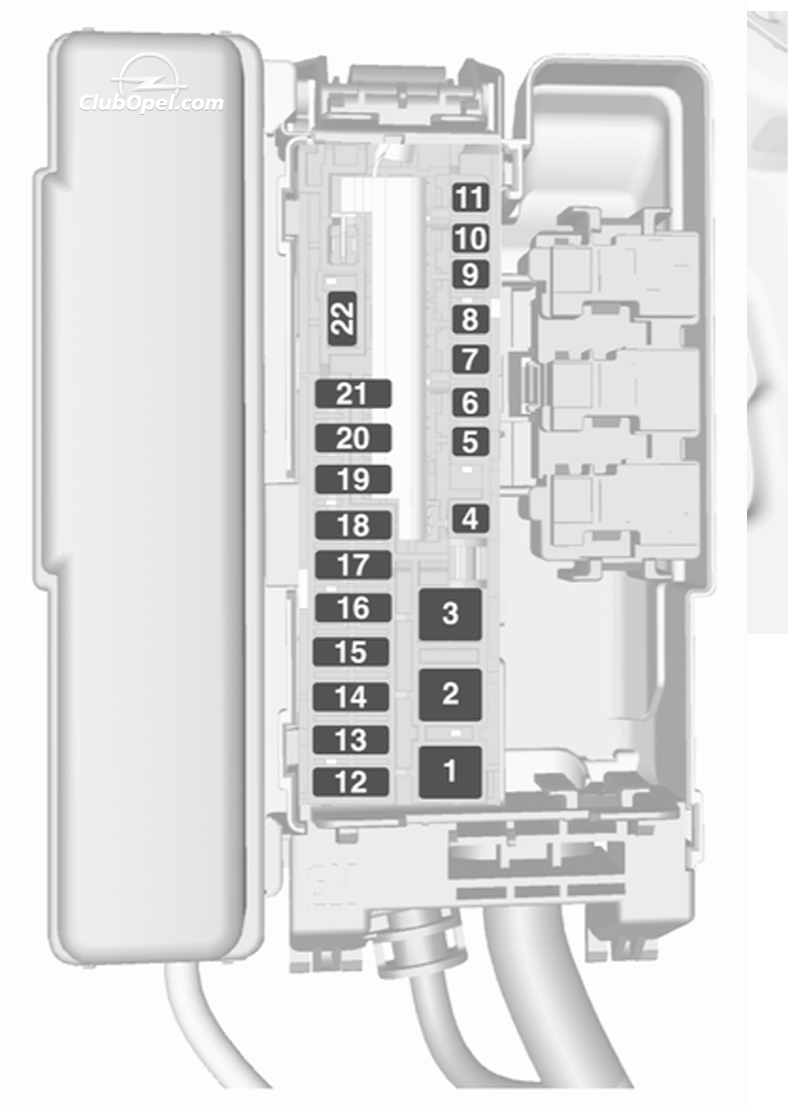

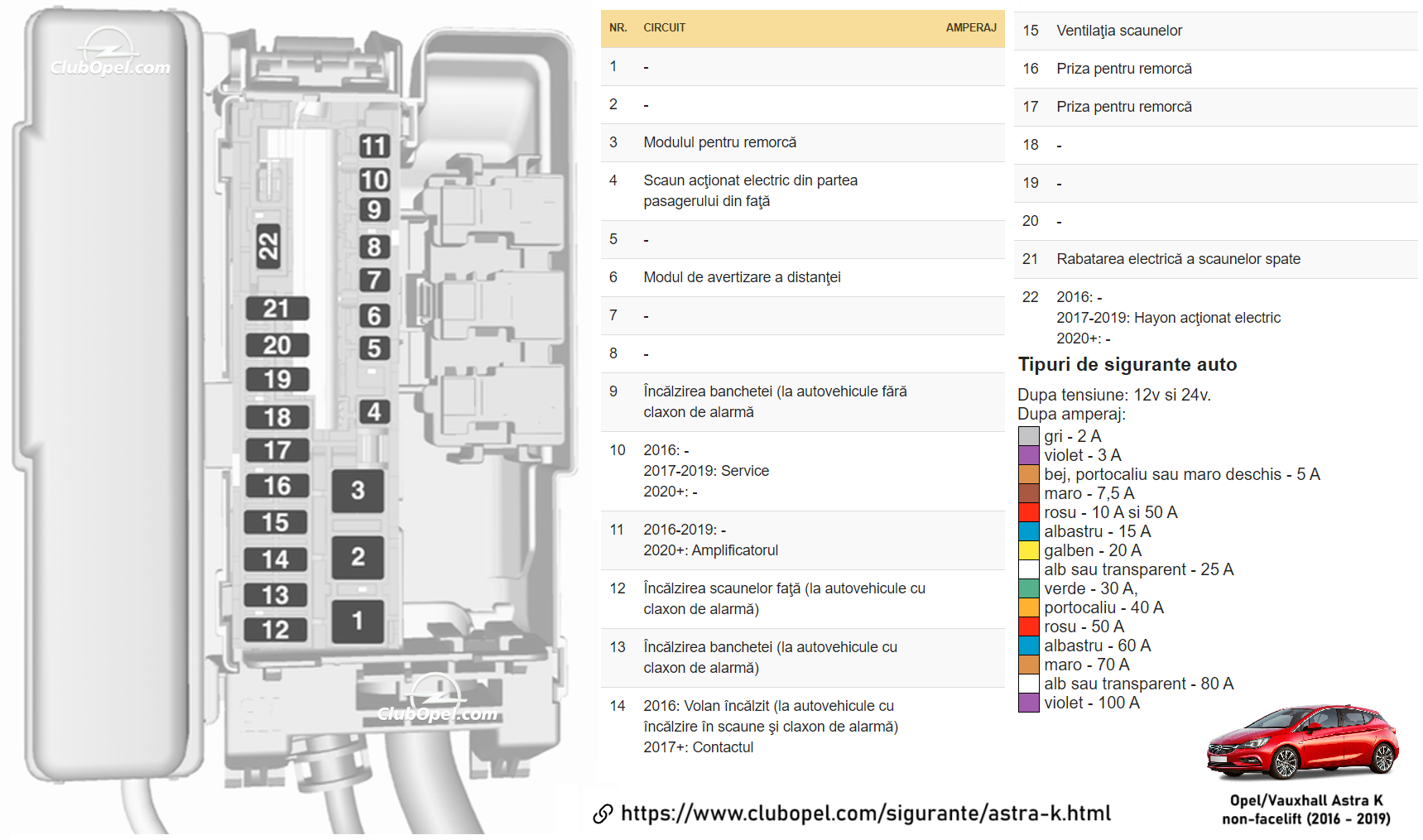

Cutia cu siguranțe din portbagaj

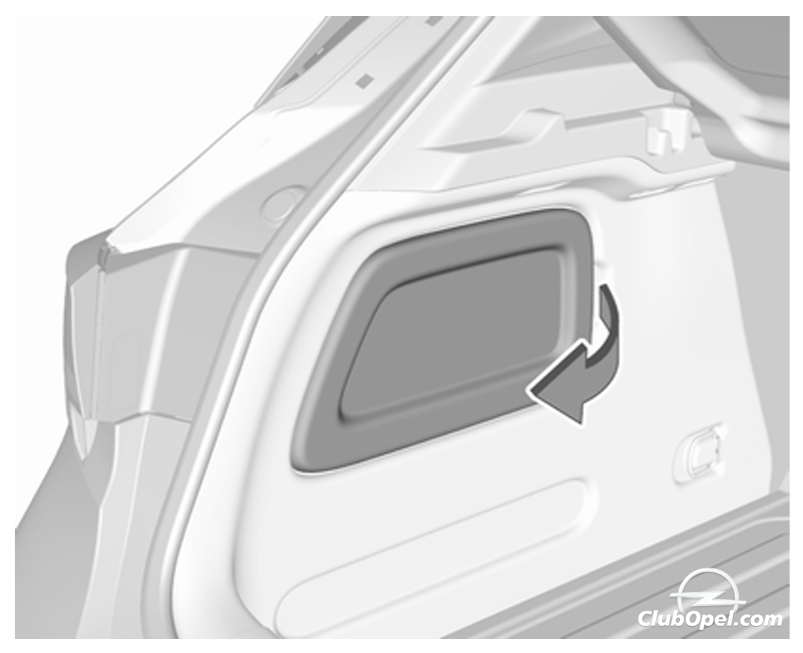

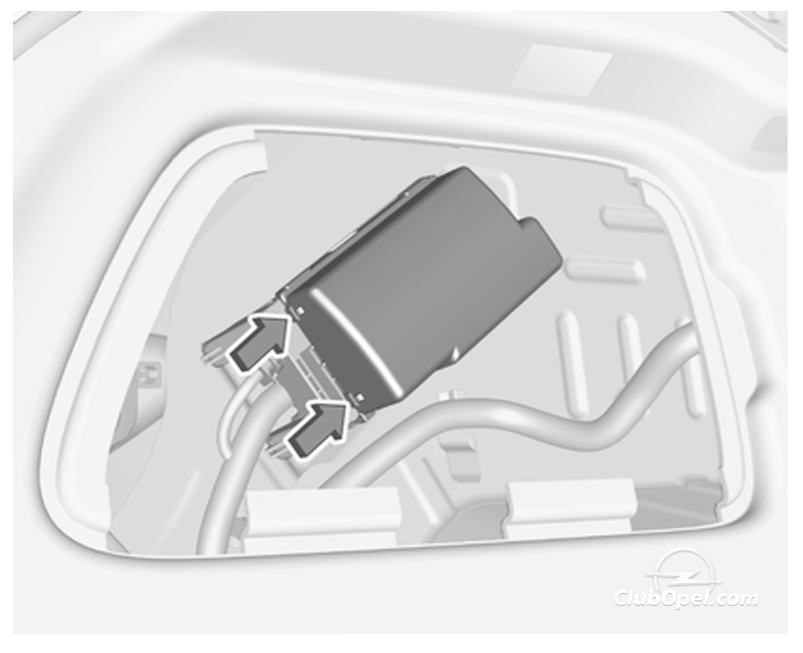

- Panoul de siguranţe se află în partea stângă a portbagajului, în spatele unui capac.
| Nr. | Circuit | Amperaj |
|---|---|---|
| 1 | - | |
| 2 | - | |
| 3 | Modulul pentru remorcă | |
| 4 | Scaun acţionat electric din partea pasagerului din faţă | |
| 5 | - | |
| 6 | Modul de avertizare a distanţei | |
| 7 | - | |
| 8 | - | |
| 9 | Încălzirea banchetei (la autovehicule fără claxon de alarmă | |
| 10 |
2016: - 2017-2019: Service 2020+: - |
|
| 11 |
2016-2019: - 2020+: Amplificatorul |
|
| 12 | Încălzirea scaunelor faţă (la autovehicule cu claxon de alarmă) | |
| 13 | Încălzirea banchetei (la autovehicule cu claxon de alarmă) | |
| 14 |
2016: Volan încălzit (la autovehicule cu încălzire în scaune şi claxon de alarmă) 2017+: Contactul |
|
| 15 | Ventilaţia scaunelor | |
| 16 | Priza pentru remorcă | |
| 17 | Priza pentru remorcă | |
| 18 | - | |
| 19 | - | |
| 20 | - | |
| 21 | Rabatarea electrică a scaunelor spate | |
| 22 |
2016: - 2017-2019: Hayon acţionat electric 2020+: - |
Publicitate
Informațiile din tabelele de mai sus au fost preluate într-un mod automat din manualul utilizatorului și/sau alte surse și astfel nu putem garanta acuratețea lor.
Ne puteți trimite corecții și completări prin pagina de contact.
