Informații generale
După amperaj:
- Datele siguranţei fuzibile de schimb (capacitate, culoare, dimensiune) trebuie să corespundă cu cele ale siguranţei fuzibile arse.
- Nu înlocuiţi siguranţa decât după remedierea cauzei defecţiunii.
- Înaintea înlocuirii unei siguranţe, deconectaţi comutatorul respectiv şi decuplaţi contactul.
- Siguranţele fuzibile arse pot fi recunoscute după filamentul topit.
- Unele circuite electrice pot fi protejate de mai multe siguranţe.
- Siguranţele fuzibile pot fi de asemenea introduse şi fără a fi alocate unei funcţii.
Tipuri de siguranțe auto
După tensiune: 12v și 24v.După amperaj:
- gri - 2 A
- violet - 3 A
- bej, portocaliu sau maro deschis - 5 A
- maro - 7,5 A
- roșu - 10 A și 50 A
- albastru - 15 A
- galben - 20 A
- alb sau transparent - 25 A
- verde - 30 A
- verde-albastrui - 35 A
- portocaliu - 40 A
- roșu - 50 A
- albastru - 60 A
- maro - 70 A
- alb sau transparent - 80 A
- violet - 100 A

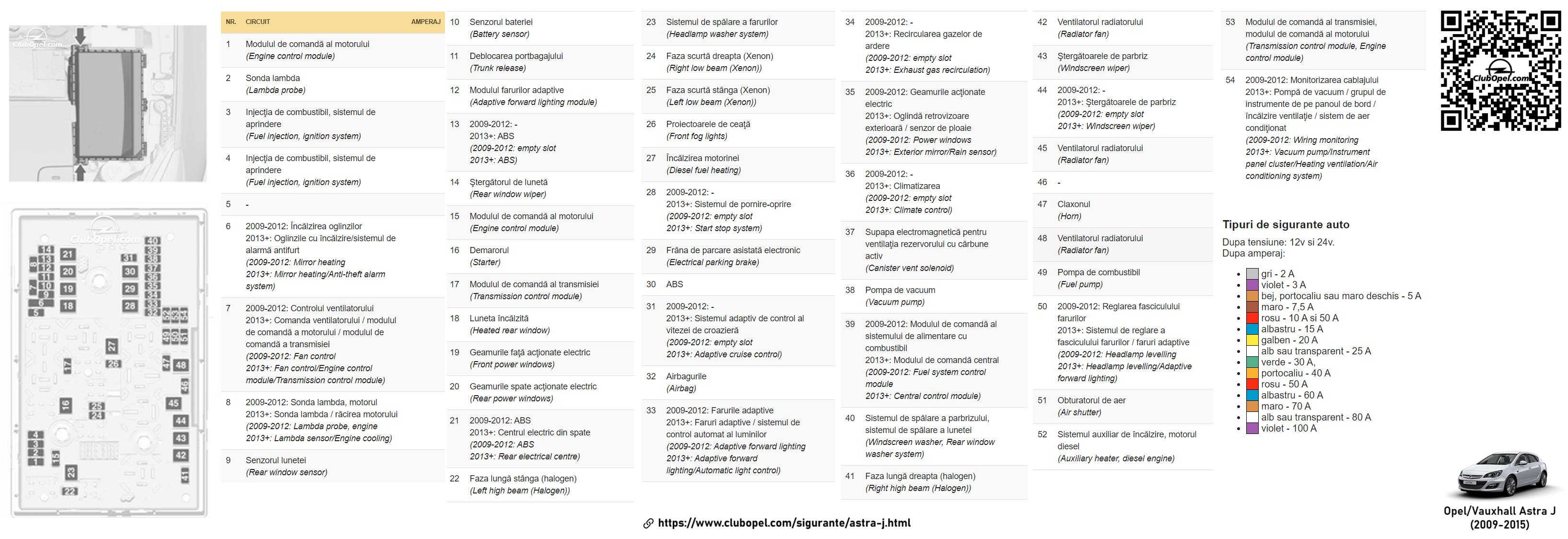

Cutia cu siguranțe din compartimentul motor

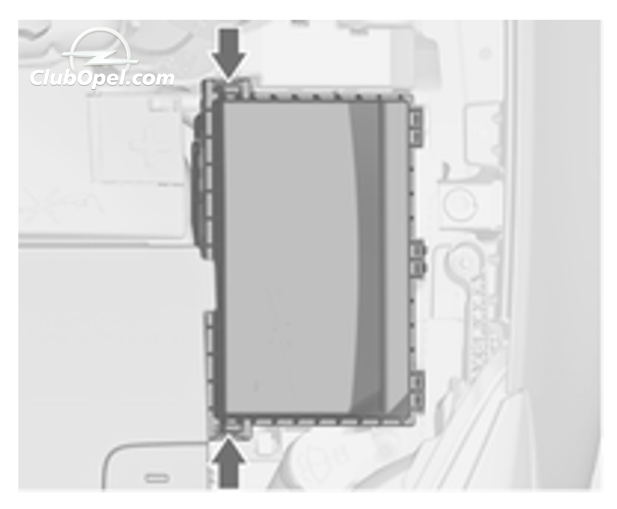

- Panoul de siguranţe se găseşte în partea din stânga faţă a compartimentului motor.
- Desprindeţi capacul, ridicaţi-l şi scoateţi-l.
- După înlocuirea siguranţelor defecte, închideţi capacul panoului de siguranţe şi apăsaţi-l până când se blochează în poziţie.

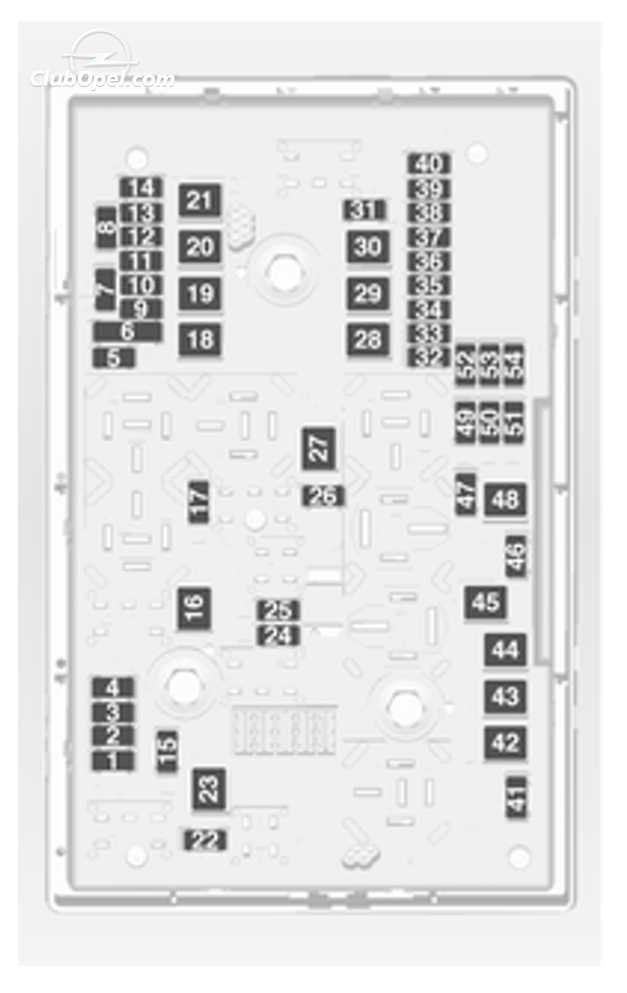

| Nr. | Circuit | Amperaj |
|---|---|---|
| 1 | Modulul de comandă al motorului | |
| 2 | Sonda lambda | |
| 3 | Injecţia de combustibil, sistemul de aprindere | |
| 4 | Injecţia de combustibil, sistemul de aprindere | |
| 5 | - | |
| 6 |
2009-2012: Încălzirea oglinzilor 2013+: Oglinzile cu încălzire/sistemul de alarmă antifurt |
|
| 7 |
2009-2012: Controlul ventilatorului 2013+: Comanda ventilatorului / modulul de comandă a motorului / modulul de comandă a transmisiei |
|
| 8 |
2009-2012: Sonda lambda, motorul 2013+: Sonda lambda / răcirea motorului |
|
| 9 | Senzorul lunetei | |
| 10 | Senzorul bateriei | |
| 11 | Deblocarea portbagajului | |
| 12 | Modulul farurilor adaptive | |
| 13 |
2009-2012: - 2013+: ABS |
|
| 14 | Ştergătorul de lunetă | |
| 15 | Modulul de comandă al motorului | |
| 16 | Demarorul | |
| 17 | Modulul de comandă al transmisiei | |
| 18 | Luneta încălzită | |
| 19 | Geamurile faţă acţionate electric | |
| 20 | Geamurile spate acţionate electric | |
| 21 |
2009-2012: ABS 2013+: Centrul electric din spate |
|
| 22 | Faza lungă stânga (halogen) | |
| 23 | Sistemul de spălare a farurilor | |
| 24 | Faza scurtă dreapta (Xenon) | |
| 25 | Faza scurtă stânga (Xenon) | |
| 26 | Proiectoarele de ceaţă | |
| 27 | Încălzirea motorinei | |
| 28 |
2009-2012: - 2013+: Sistemul de pornire-oprire |
|
| 29 | Frâna de parcare asistată electronic | |
| 30 | ABS | |
| 31 |
2009-2012: - 2013+: Sistemul adaptiv de control al vitezei de croazieră |
|
| 32 | Airbagurile | |
| 33 |
2009-2012: Farurile adaptive 2013+: Faruri adaptive / sistemul de control automat al luminilor |
|
| 34 |
2009-2012: - 2013+: Recircularea gazelor de ardere |
|
| 35 |
2009-2012: Geamurile acţionate electric 2013+: Oglindă retrovizoare exterioară / senzor de ploaie |
|
| 36 |
2009-2012: - 2013+: Climatizarea |
|
| 37 | Supapa electromagnetică pentru ventilaţia rezervorului cu cărbune activ | |
| 38 | Pompa de vacuum | |
| 39 |
2009-2012: Modulul de comandă al sistemului de alimentare cu combustibil 2013+: Modulul de comandă central |
|
| 40 | Sistemul de spălare a parbrizului, sistemul de spălare a lunetei | |
| 41 | Faza lungă dreapta (halogen) | |
| 42 | Ventilatorul radiatorului | |
| 43 | Ştergătoarele de parbriz | |
| 44 |
2009-2012: - 2013+: Ştergătoarele de parbriz |
|
| 45 | Ventilatorul radiatorului | |
| 46 | - | |
| 47 | Claxonul | |
| 48 | Ventilatorul radiatorului | |
| 49 | Pompa de combustibil | |
| 50 |
2009-2012: Reglarea fasciculului farurilor 2013+: Sistemul de reglare a fasciculului farurilor / faruri adaptive |
|
| 51 | Obturatorul de aer | |
| 52 | Sistemul auxiliar de încălzire, motorul diesel | |
| 53 | Modulul de comandă al transmisiei, modulul de comandă al motorului | |
| 54 |
2009-2012: Monitorizarea cablajului 2013+: Pompă de vacuum / grupul de instrumente de pe panoul de bord / încălzire ventilaţie / sistem de aer condiţionat |
Publicitate

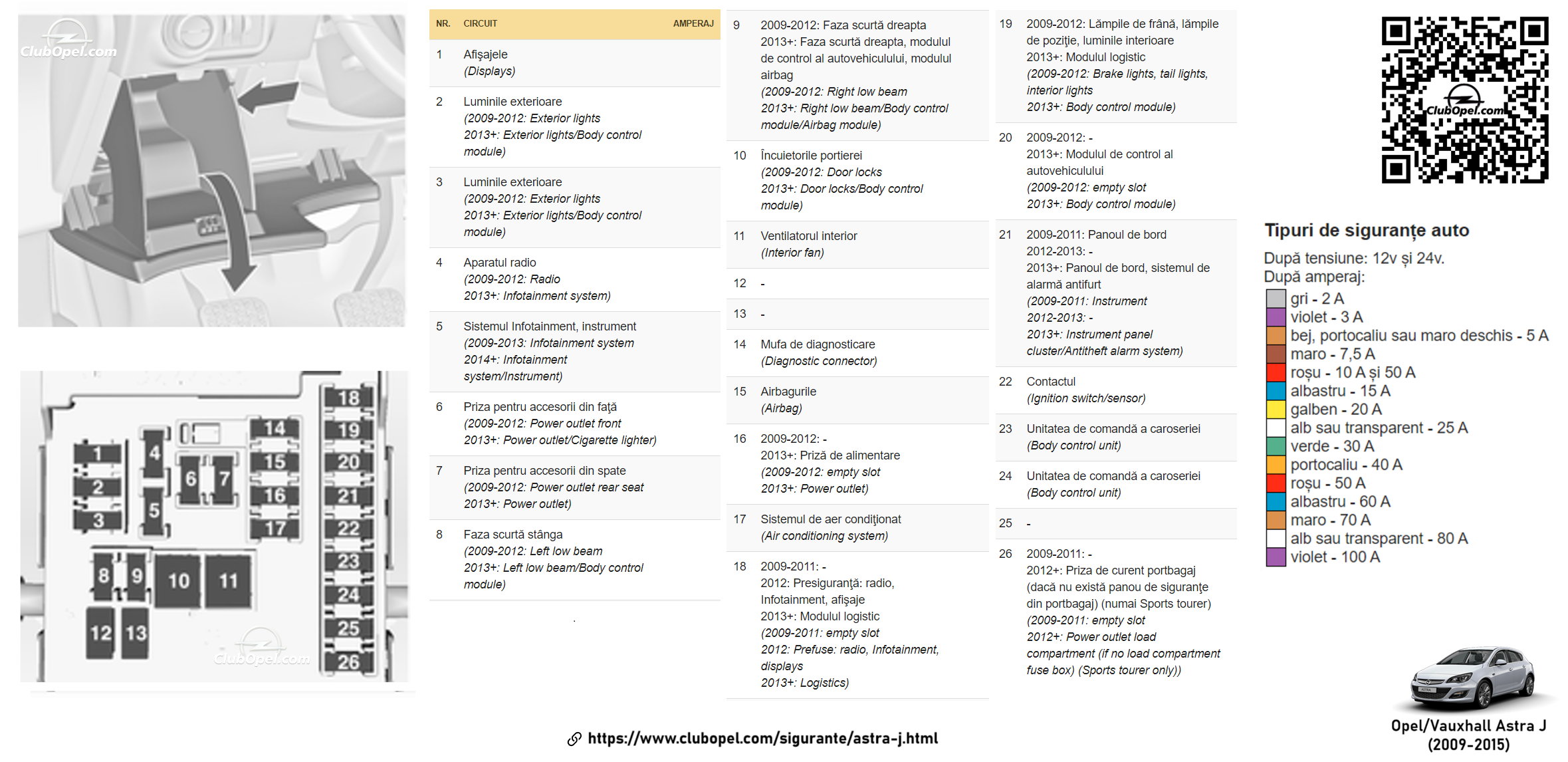

Cutia cu siguranțe din compartiment bord (sofer)

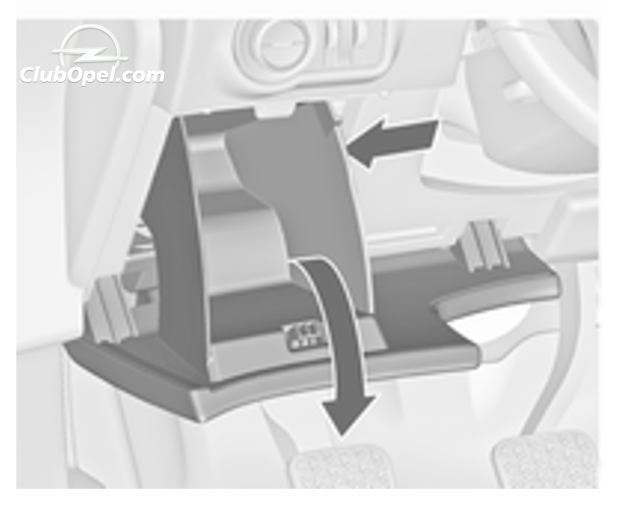

- La autovehiculele cu volan pe stânga, panoul de siguranţe se află în spatele compartimentului de depozitare din planşa de bord.
- Deschideţi compartimentul şi împingeţi-l spre stânga pentru a-l debloca. Rabataţi compartimentul în jos şi scoateţi-l.

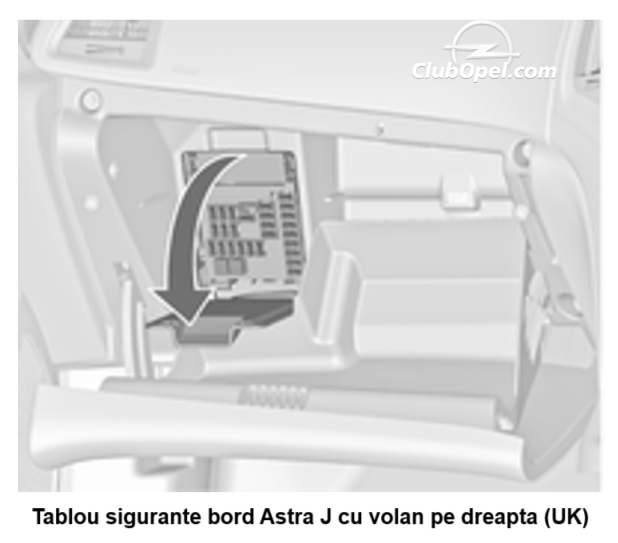

- La autovehiculele cu volan pe dreapta, panoul de siguranţe se află în spatele unui capac din torpedou. Deschideţi torpedoul, apoi deschideţi capacul şi rabataţi-l în jos.

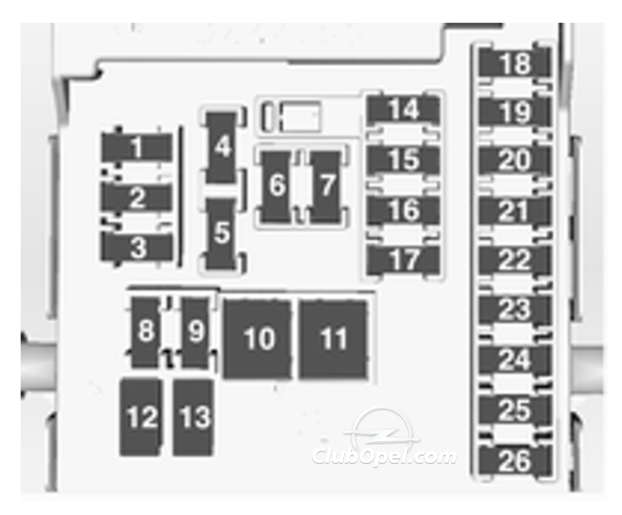

| Nr. | Circuit | Amperaj |
|---|---|---|
| 1 | Afişajele | |
| 2 | Luminile exterioare | |
| 3 | Luminile exterioare | |
| 4 | Aparatul radio | |
| 5 | Sistemul Infotainment, instrument | |
| 6 | Priza pentru accesorii din faţă | |
| 7 | Priza pentru accesorii din spate | |
| 8 | Faza scurtă stânga | |
| 9 |
2009-2012: Faza scurtă dreapta 2013+: Faza scurtă dreapta, modulul de control al autovehicului, modulul airbag |
|
| 10 | Încuietorile portierei | |
| 11 | Ventilatorul interior | |
| 12 | - | |
| 13 | - | |
| 14 | Mufa de diagnosticare | |
| 15 | Airbagurile | |
| 16 |
2009-2012: - 2013+: Priză de alimentare |
|
| 17 | Sistemul de aer condiţionat | |
| 18 |
2009-2011: - 2012: Presiguranţă: radio, Infotainment, afişaje 2013+: Modulul logistic |
|
| 19 |
2009-2012: Lămpile de frână, lămpile de poziţie, luminile interioare 2013+: Modulul logistic |
|
| 20 |
2009-2012: - 2013+: Modulul de control al autovehicului |
|
| 21 |
2009-2011: Panoul de bord 2012-2013: - 2013+: Panoul de bord, sistemul de alarmă antifurt |
|
| 22 | Contactul | |
| 23 | Unitatea de comandă a caroseriei | |
| 24 | Unitatea de comandă a caroseriei | |
| 25 | - | |
| 26 |
2009-2011: - 2012+: Priza de curent portbagaj (dacă nu există panou de siguranţe din portbagaj) (numai Sports tourer) |
Publicitate

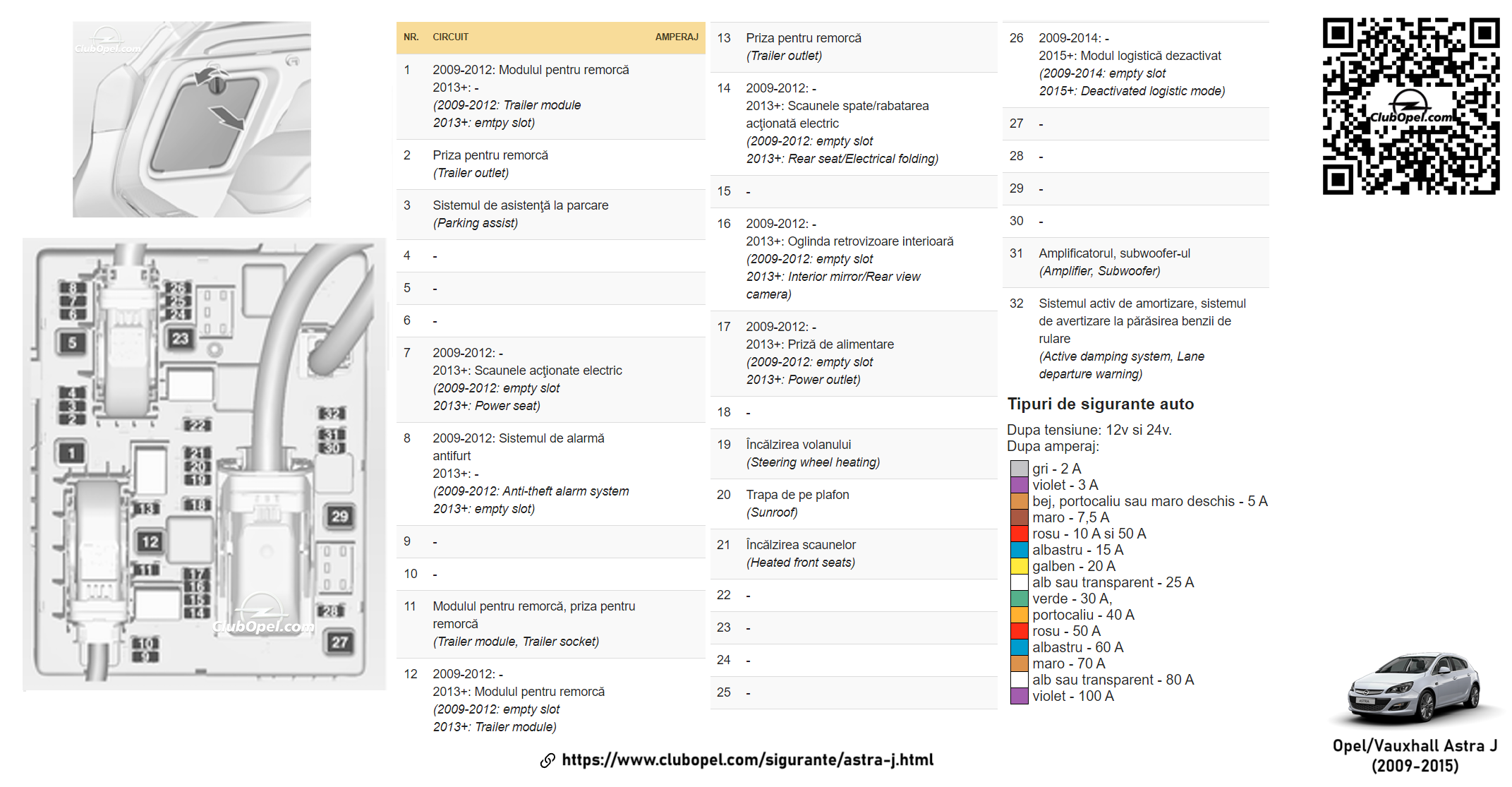

Cutia cu siguranțe din portbagaj

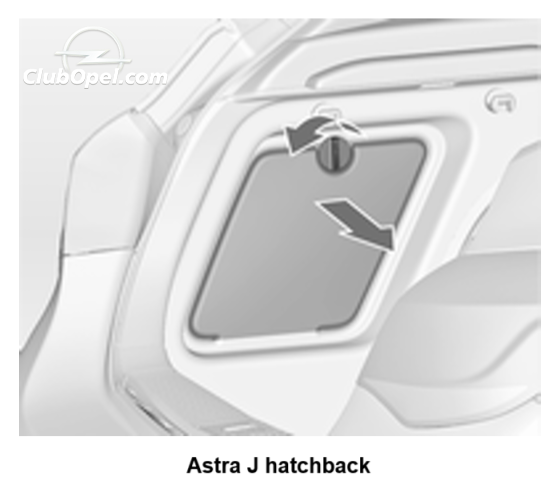

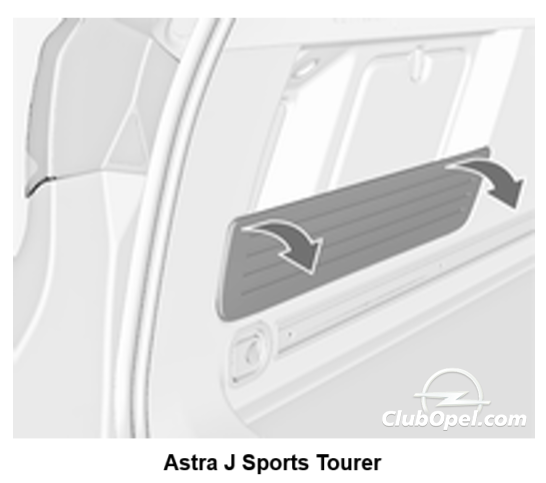

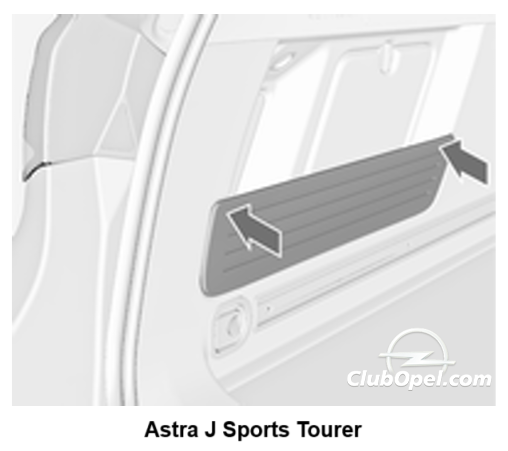

- Panoul de siguranţe se află în partea stângă a portbagajului, în spatele unui capac.
- La asamblare, apăsaţi storul în garniturile de cauciuc pentru a ajunge la forţa de retenţie totală.

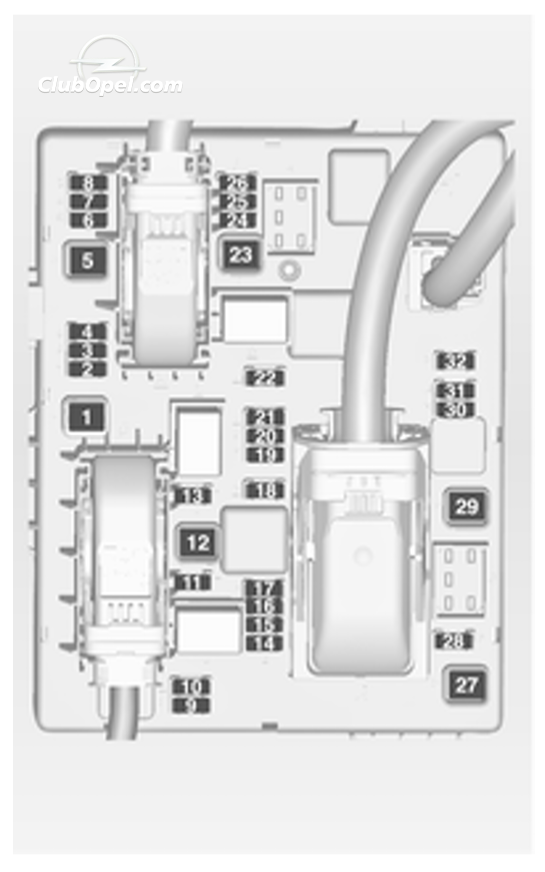

| Nr. | Circuit | Amperaj |
|---|---|---|
| 1 |
2009-2012: Modulul pentru remorcă 2013+: - |
|
| 2 | Priza pentru remorcă | |
| 3 | Sistemul de asistenţă la parcare | |
| 4 | - | |
| 5 | - | |
| 6 | - | |
| 7 |
2009-2012: - 2013+: Scaunele acţionate electric |
|
| 8 |
2009-2012: Sistemul de alarmă antifurt 2013+: - |
|
| 9 | - | |
| 10 | - | |
| 11 | Modulul pentru remorcă, priza pentru remorcă | |
| 12 |
2009-2012: - 2013+: Modulul pentru remorcă |
|
| 13 | Priza pentru remorcă | |
| 14 |
2009-2012: - 2013+: Scaunele spate/rabatarea acţionată electric |
|
| 15 | - | |
| 16 |
2009-2012: - 2013+: Oglinda retrovizoare interioară |
|
| 17 |
2009-2012: - 2013+: Priză de alimentare |
|
| 18 | - | |
| 19 | Încălzirea volanului | |
| 20 | Trapa de pe plafon | |
| 21 | Încălzirea scaunelor | |
| 22 | - | |
| 23 | - | |
| 24 | - | |
| 25 | - | |
| 26 |
2009-2014: - 2015+: Modul logistică dezactivat |
|
| 27 | - | |
| 28 | - | |
| 29 | - | |
| 30 | - | |
| 31 | Amplificatorul, subwoofer-ul | |
| 32 | Sistemul activ de amortizare, sistemul de avertizare la părăsirea benzii de rulare |
Publicitate
Informațiile din tabelele de mai sus au fost preluate într-un mod automat din manualul utilizatorului și/sau alte surse și astfel nu putem garanta acuratețea lor.
Ne puteți trimite corecții și completări prin pagina de contact.
Resurse adiționale
Manualul utilizatorului (RO, pdf) (p. 209)|
|
|
