Notă: pagină bilingvă
- Cutia cu sigurante din portbagaj (varianta A)
(Load compartment fuse box (type A)) - Cutia cu sigurante din portbagaj (varianta B)
(Load compartment fuse box (type B)) - Cutia cu sigurante din compartimentul motor (varianta A)
(Engine compartment fuse box (type A)) - Cutia cu sigurante din compartimentul motor (varianta B)
(Engine compartment fuse box (type B))
- Autoturismul este prevăzut cu două panouri de siguranţe: unul este situat în partea stângă a portbagajului şi celălalt în partea frontală stânga a compartimentului motor.
- În funcţie de nivelul de echipare, există două tipuri de panouri de siguranţe: varianta A si varianta B (vezi imagini mai jos).
- Înaintea înlocuirii unei siguranţe, deconectaţi comutatorul corespunzător şi decuplaţi contactul.
- Unele funcții sunt protejate de mai multe siguranțe.
- O siguranţă de rezervă va avea întotdeauna aceeaşi capacitate ca şi siguranţa fuzibilă arsă ce este înlocuită.
- The vehicle has two fuse boxes: one behind a cover on the left side of the load compartment and one in the front left of the engine compartment.
- Depending on trim level, there are two types of fuxe bosex: type A and type B (see images below).
- Before replacing a fuse, turn off the respective switch and the ignition.
- Some functions are protected by several fuses.
- Fuses may also be inserted without existence of a function.

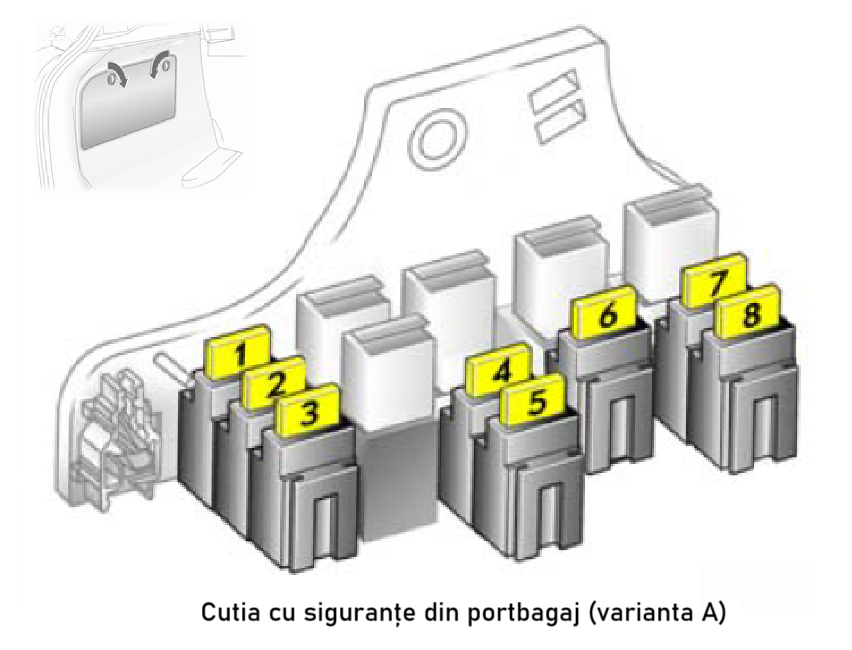

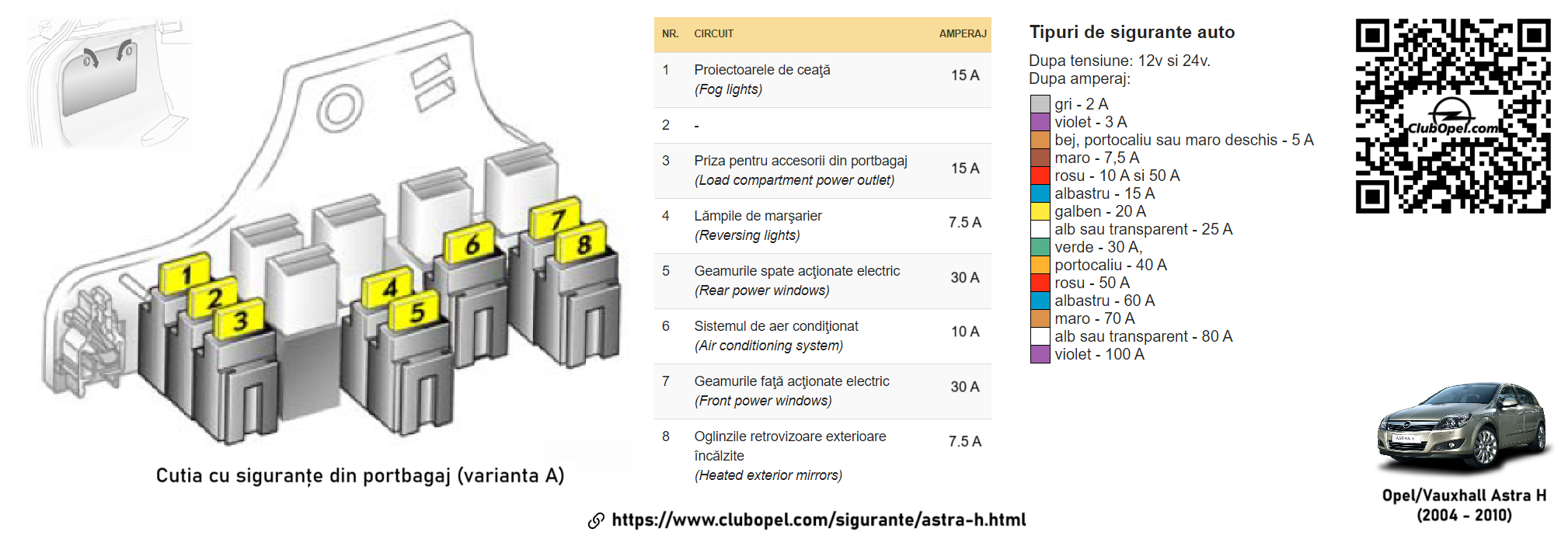

Cutia cu sigurante din portbagaj (varianta A) (Load compartment fuse box (type A))

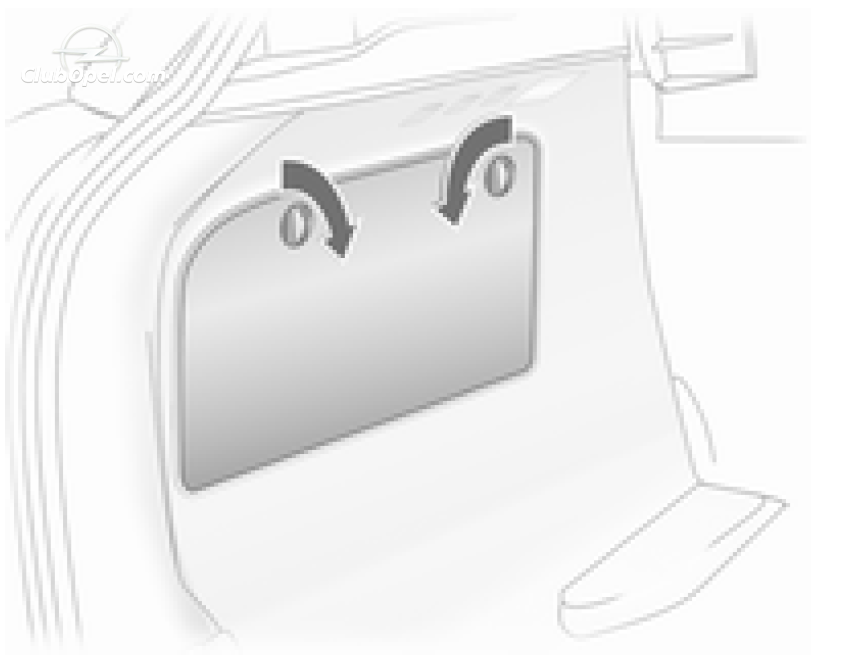

- Modelele Saloon cu 5 portiere, Station wagon, Furgon: Pentru a deschide capacul, rotiţi ambele încuietori cu ajutorul unei monede şi rabataţi capacul în jos.
- Saloon cu 3-portiere: Pentru deschidere, rabataţi capacul în sus.
- Saloon 4-uşi: Pentru a-l deschide, rotiţi piedica în sens antiorar şi rabataţi capacul în jos.

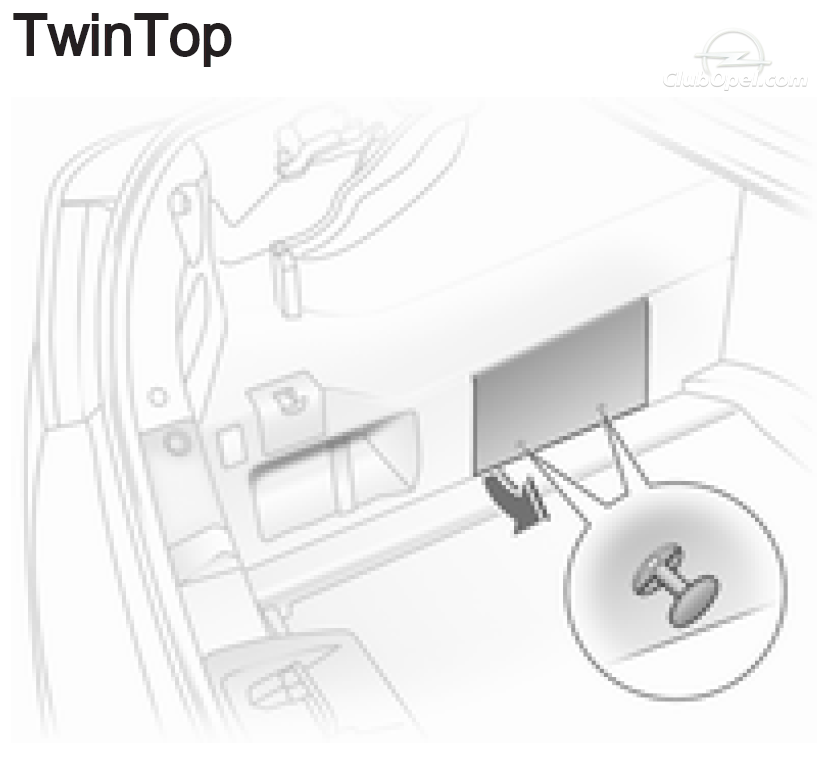

- Twintop/cabrio: Pentru deschidere, trageţi de cele două butoane, scoateţi clemele şi rabataţi capacul în sus.
- Saloon 5-door, Caravan, Van To open, turn both catches with a coin and fold down cover.
- Saloon 3-door To open, fold the cover upwards.
- Saloon 4-door To open, twist catch anti-clockwise and fold down cover.
- Twintop/cabrio: To open, pull the two knobs, remove the clips and fold the cover upwards.
| Nr. | Circuit |
|---|---|
| 1 |
Proiectoarele de ceaţă
(Fog lights) |
| 2 | - |
| 3 |
Priza pentru accesorii din portbagaj
(Load compartment power outlet) |
| 4 |
Lămpile de marşarier
(Reversing lights) |
| 5 |
Geamurile spate acţionate electric
(Rear power windows) |
| 6 |
Sistemul de aer condiţionat
(Air conditioning system) |
| 7 |
Geamurile faţă acţionate electric
(Front power windows) |
| 8 |
Oglinzile retrovizoare exterioare încălzite
(Heated exterior mirrors) |

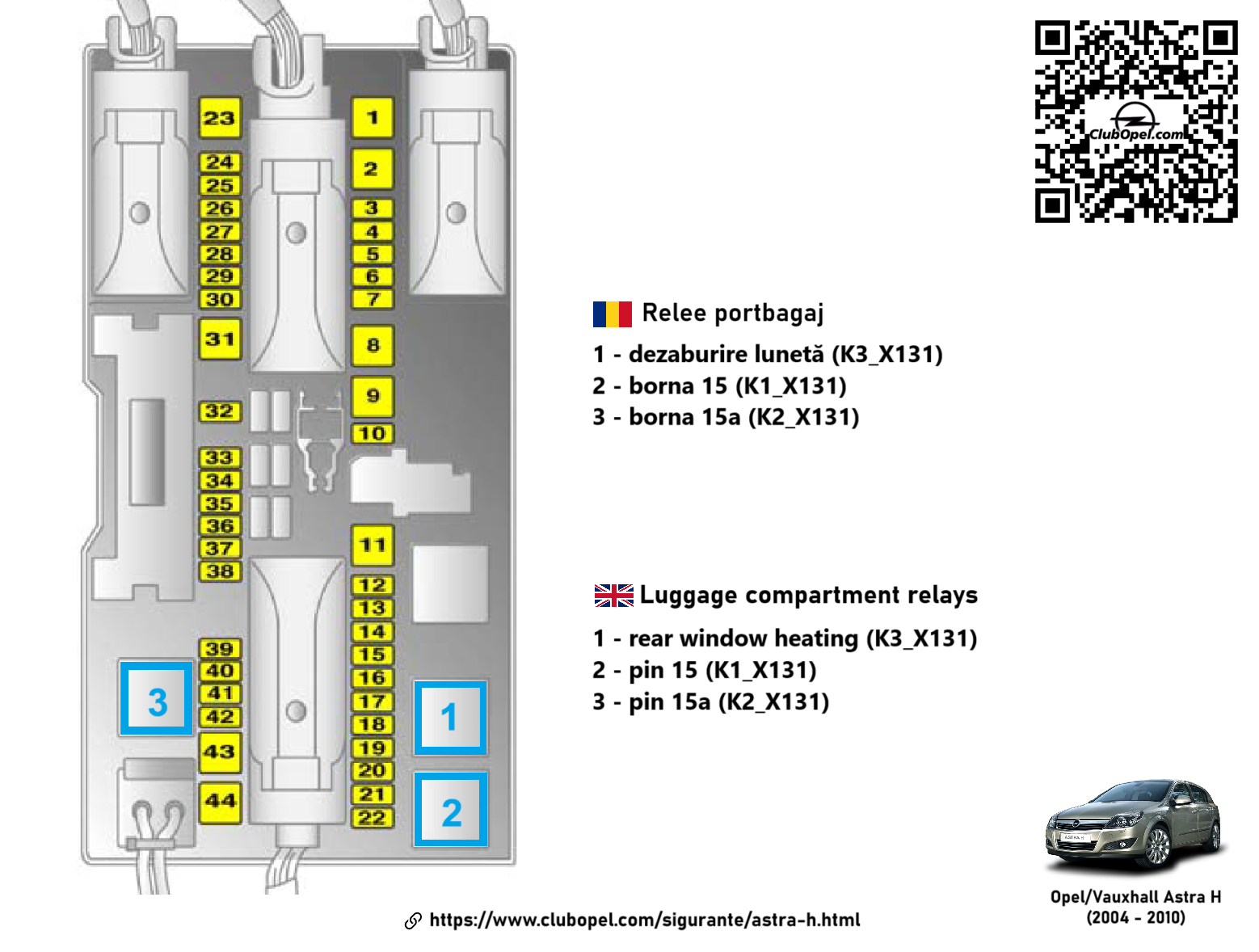

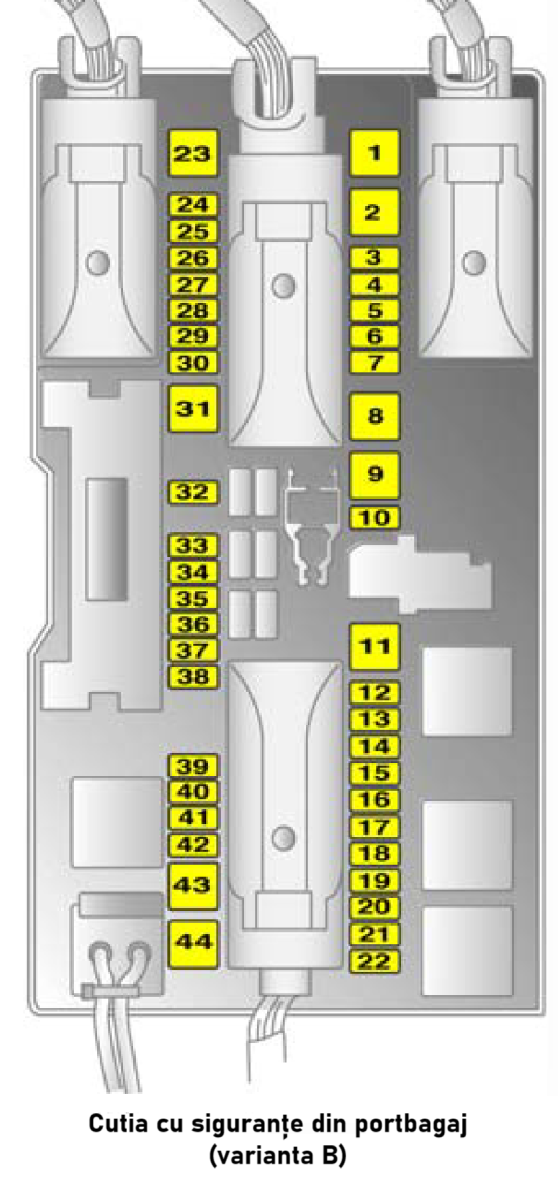

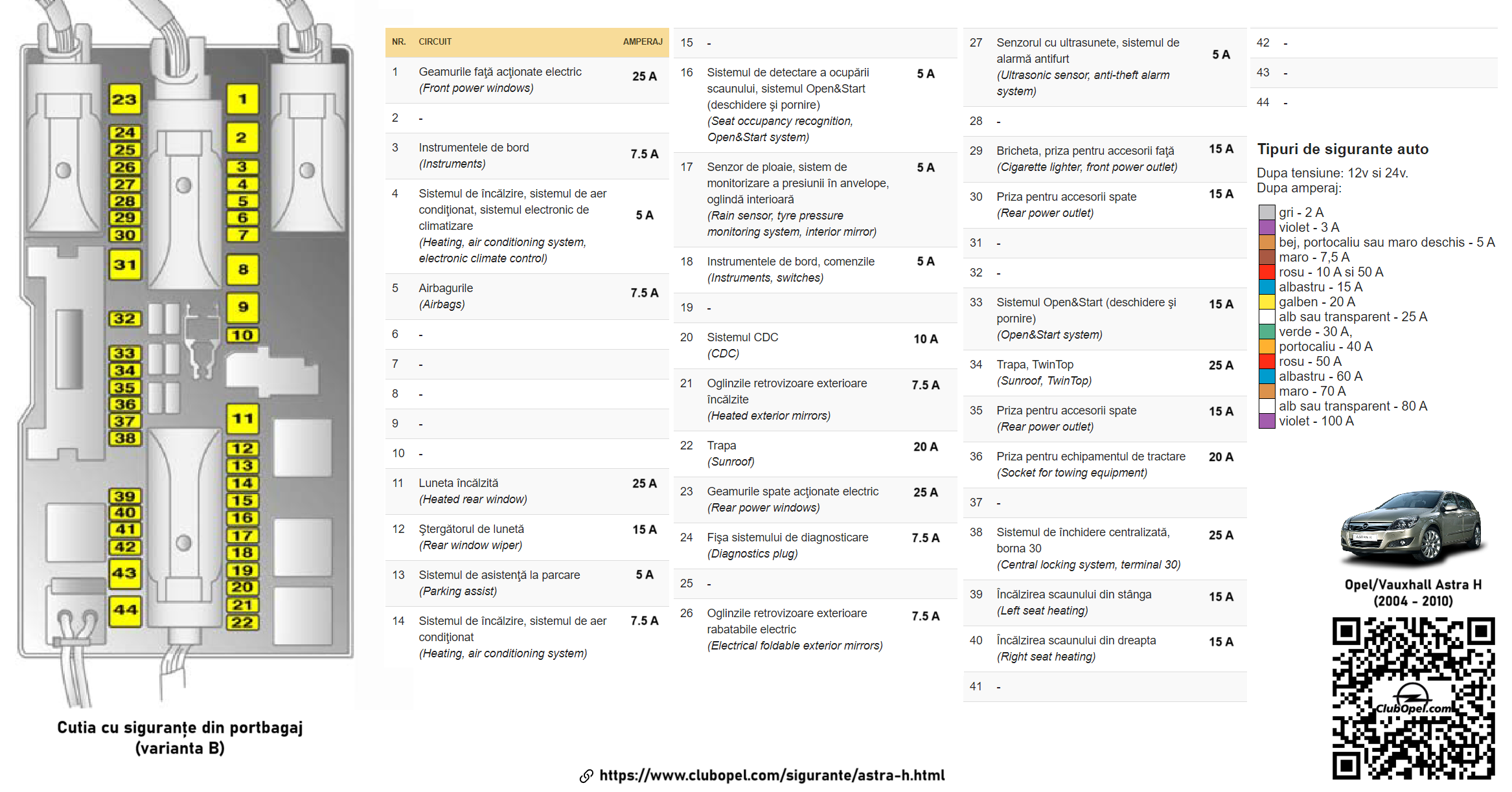

Cutia cu sigurante din portbagaj (varianta B) (Load compartment fuse box (type B))
| Nr. | Circuit |
|---|---|
| 1 |
Geamurile faţă acţionate electric
(Front power windows) |
| 2 | - |
| 3 |
Instrumentele de bord
(Instruments) |
| 4 |
Sistemul de încălzire, sistemul de aer condiţionat, sistemul electronic de climatizare
(Heating, air conditioning system, electronic climate control) |
| 5 |
Airbagurile
(Airbags) |
| 6 | - |
| 7 | - |
| 8 | - |
| 9 | - |
| 10 | - |
| 11 |
Luneta încălzită
(Heated rear window) |
| 12 |
Ştergătorul de lunetă
(Rear window wiper) |
| 13 |
Sistemul de asistenţă la parcare
(Parking assist) |
| 14 |
Sistemul de încălzire, sistemul de aer condiţionat
(Heating, air conditioning system) |
| 15 | - |
| 16 |
Sistemul de detectare a ocupării scaunului, sistemul Open&Start (deschidere şi pornire)
(Seat occupancy recognition, Open&Start system) |
| 17 |
Senzor de ploaie, sistem de monitorizare a presiunii în anvelope, oglindă interioară
(Rain sensor, tyre pressure monitoring system, interior mirror) |
| 18 |
Instrumentele de bord, comenzile
(Instruments, switches) |
| 19 | - |
| 20 |
Sistemul CDC
(CDC) |
| 21 |
Oglinzile retrovizoare exterioare încălzite
(Heated exterior mirrors) |
| 22 |
Trapa
(Sunroof) |
| 23 |
Geamurile spate acţionate electric
(Rear power windows) |
| 24 |
Fişa sistemului de diagnosticare
(Diagnostics plug) |
| 25 | - |
| 26 |
Oglinzile retrovizoare exterioare rabatabile electric
(Electrical foldable exterior mirrors) |
| 27 |
Senzorul cu ultrasunete, sistemul de alarmă antifurt
(Ultrasonic sensor, anti-theft alarm system) |
| 28 | - |
| 29 |

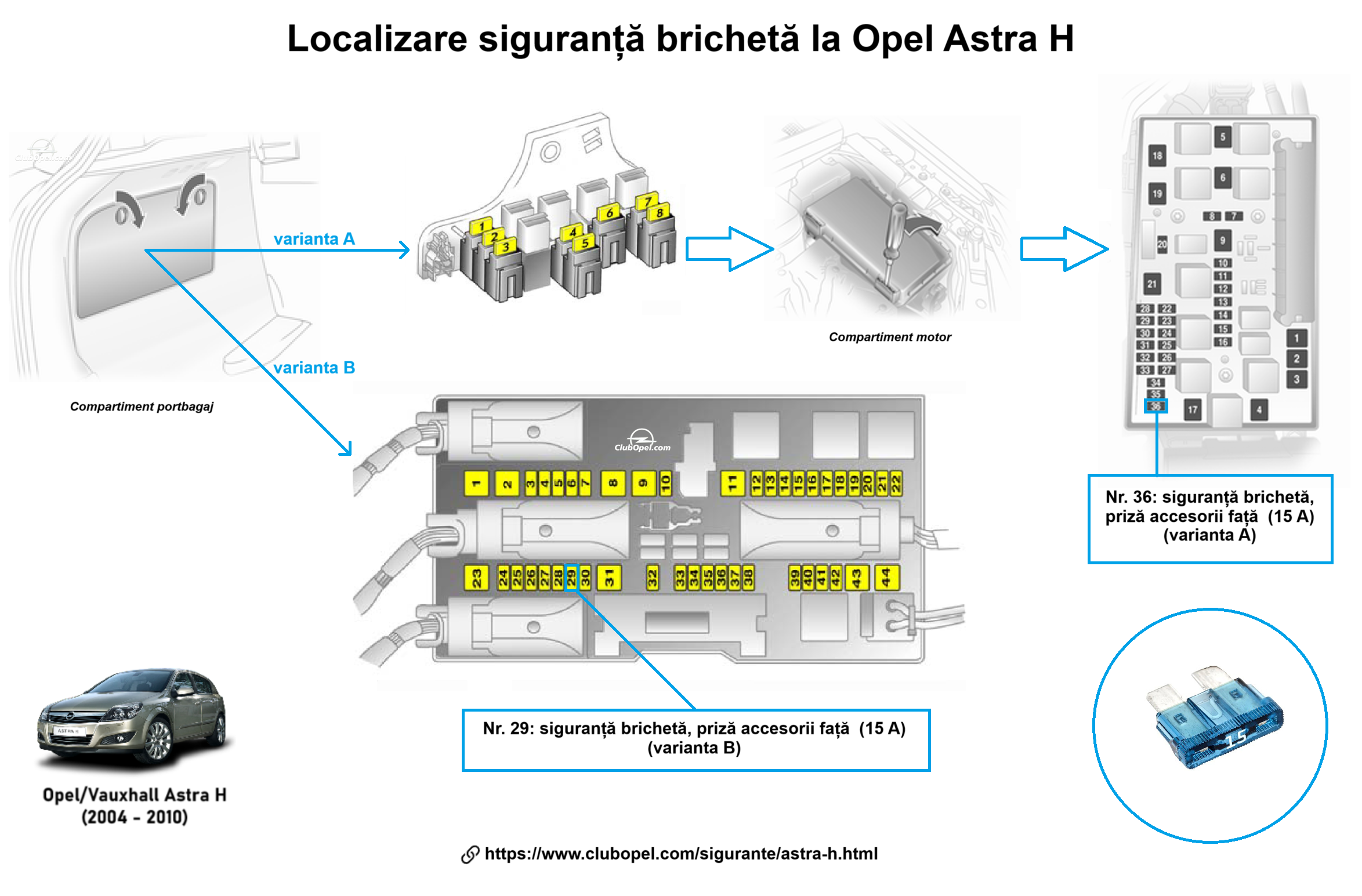

Bricheta, priza pentru accesorii faţă
(Cigarette lighter, front power outlet) |
| 30 |
Priza pentru accesorii spate
(Rear power outlet) |
| 31 | - |
| 32 | - |
| 33 |
Sistemul Open&Start (deschidere şi pornire)
(Open&Start system) |
| 34 |
Trapa, TwinTop
(Sunroof, TwinTop) |
| 35 |
Priza pentru accesorii spate
(Rear power outlet) |
| 36 |
Priza pentru echipamentul de tractare
(Socket for towing equipment) |
| 37 | - |
| 38 |
Sistemul de închidere centralizată, borna 30
(Central locking system, terminal 30) |
| 39 |
Încălzirea scaunului din stânga
(Left seat heating) |
| 40 |
Încălzirea scaunului din dreapta
(Right seat heating) |
| 41 | - |
| 42 | - |
| 43 | - |
| 44 | - |

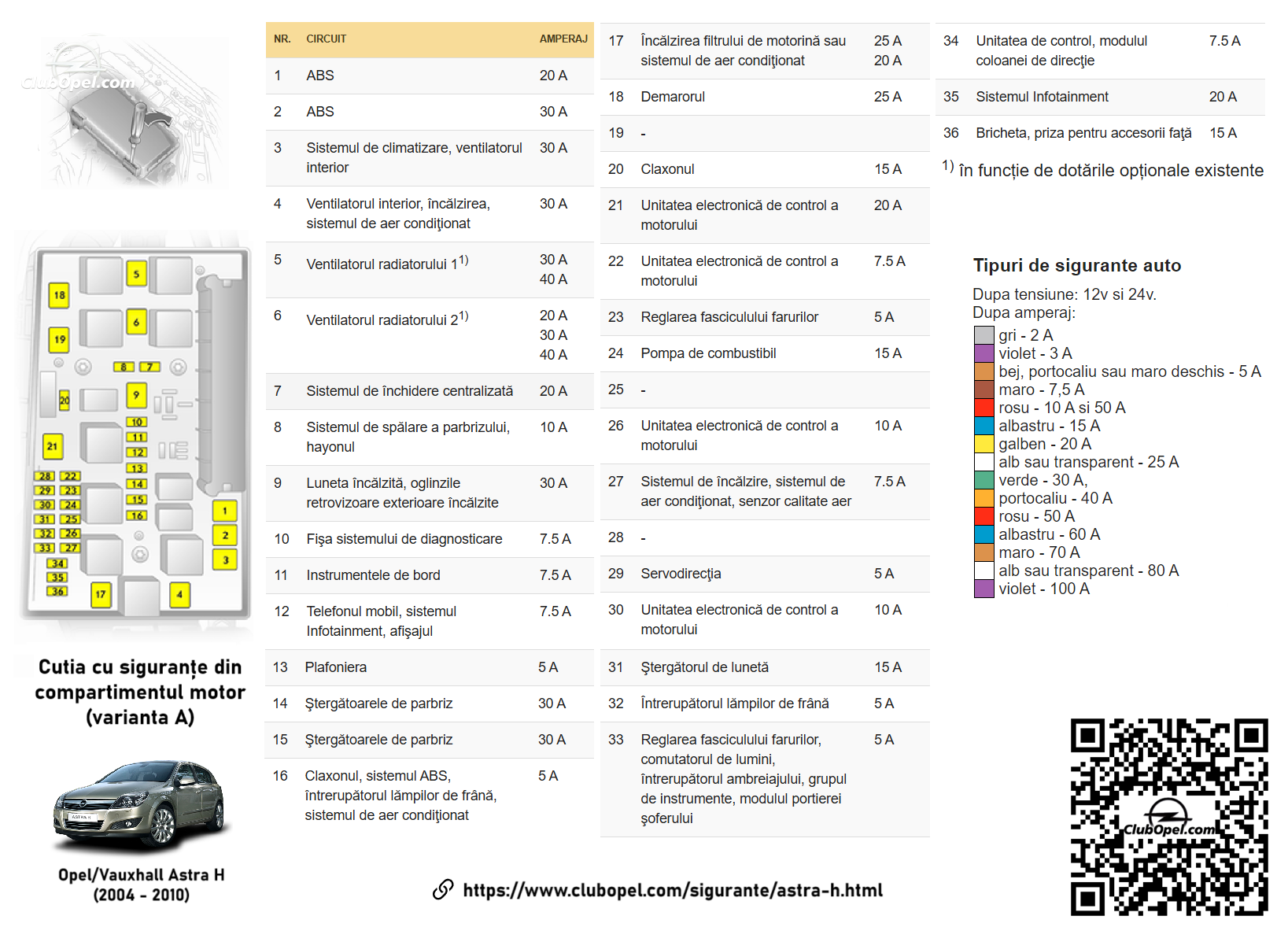

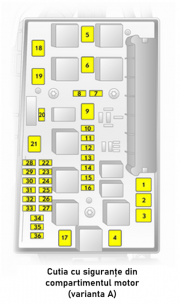

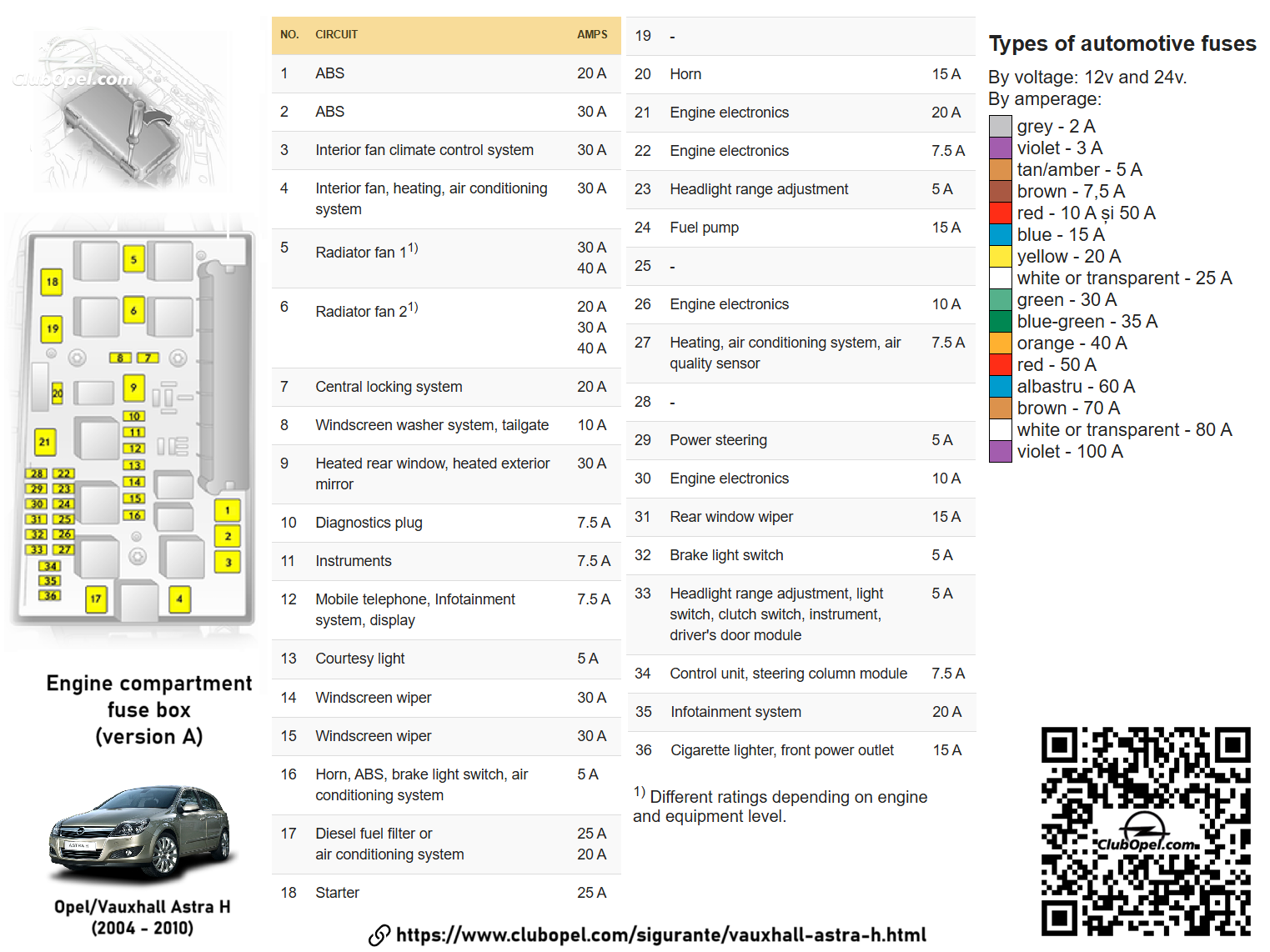

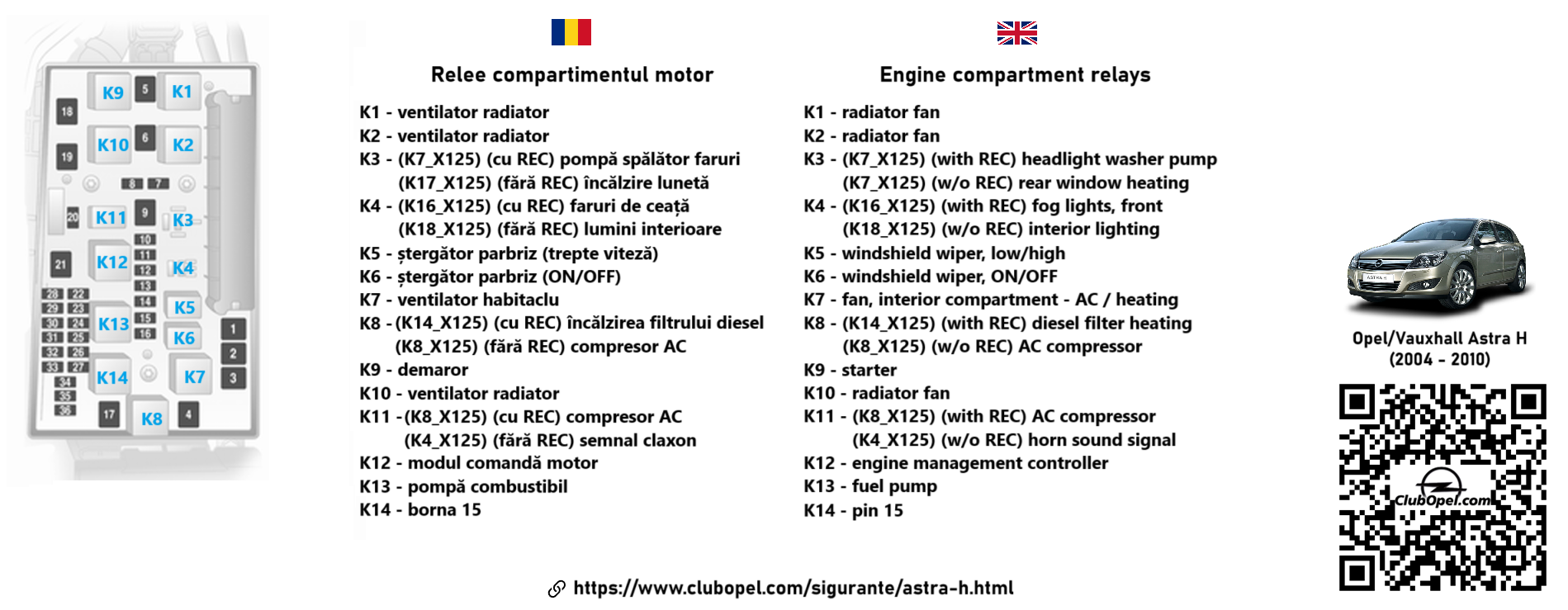

Cutia cu sigurante din compartimentul motor (varianta A) (Engine compartment fuse box (type A))

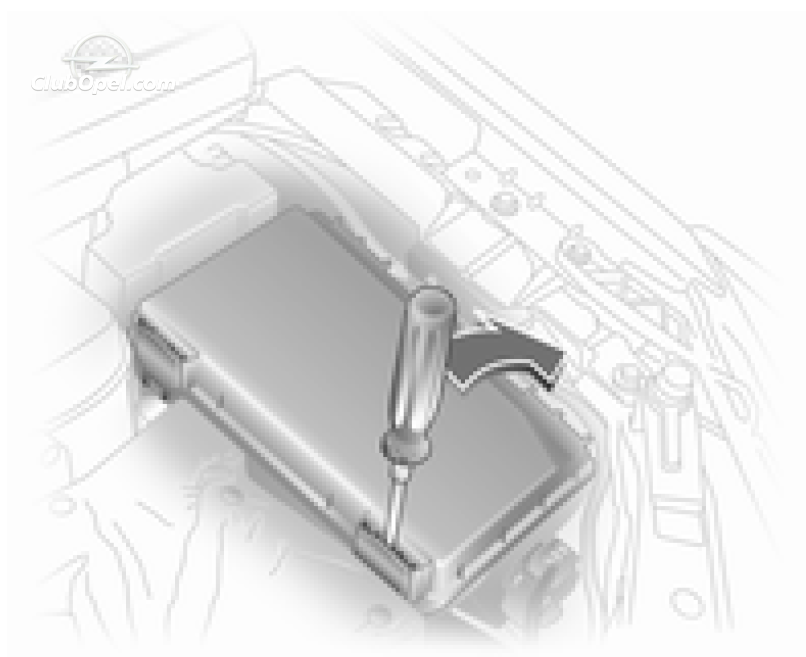

- Introduceţi o şurubelniţă în fantă atât cât se poate şi înclinaţi-o în lateral. Rabataţi capacul în sus şi îndepărtaţi-l.
- Panoul de siguranţe poate avea două moduri de alocare a siguranţelor fuzibile în funcţie de varianta de panou de siguranţe din portbagaj (varianta A sau B)
- Insert a screwdriver into the opening as far as it will go and tilt it sideways. Open the cover upwards and remove
| Nr. | Circuit |
|---|---|
| 1 | ABS |
| 2 | ABS |
| 3 |
Sistemul de climatizare, ventilatorul interior
(Interior fan climate control system) |
| 4 |
Ventilatorul interior, încălzirea, sistemul de aer condiţionat
(Interior fan, heating, air conditioning system) |
| 5 |
Ventilatorul radiatorului 1
(Radiator fan 1) |
| 6 |
Ventilatorul radiatorului 2
(Radiator fan 2) |
| 7 |
Sistemul de închidere centralizată
(Central locking system) |
| 8 |
Sistemul de spălare a parbrizului, hayonul
(Windscreen washer system, tailgate) |
| 9 |
Luneta încălzită, oglinzile retrovizoare exterioare încălzite
(Heated rear window, heated exterior mirror) |
| 10 |
Fişa sistemului de diagnosticare
(Diagnostics plug) |
| 11 |
Instrumentele de bord
(Instruments) |
| 12 |
Telefonul mobil, sistemul Infotainment, afişajul
(Mobile telephone, Infotainment system, display) |
| 13 |
Plafoniera
(Courtesy light) |
| 14 |
Ştergătoarele de parbriz
(Windscreen wiper) |
| 15 |
Ştergătoarele de parbriz
(Windscreen wiper) |
| 16 |
Claxonul, sistemul ABS, întrerupătorul lămpilor de frână, sistemul de aer condiţionat
(Horn, ABS, brake light switch, air conditioning system) |
| 17 |
Încălzirea filtrului de motorină sau sistemul de aer condiţionat
(Diesel fuel filter or air conditioning system) |
| 18 |
Demarorul
(Starter) |
| 19 | - |
| 20 |
Claxonul
(Horn) |
| 21 |
Unitatea electronică de control a motorului
(Engine electronics) |
| 22 |
Unitatea electronică de control a motorului
(Engine electronics) |
| 23 |
Reglarea fasciculului farurilor
(Headlight range adjustment) |
| 24 |
Pompa de combustibil
(Fuel pump) |
| 25 | - |
| 26 |
Unitatea electronică de control a motorului
(Engine electronics) |
| 27 |
Sistemul de încălzire, sistemul de aer condiţionat
(Heating, air conditioning system) |
| 28 | - |
| 29 |
Servodirecţia
(Power steering) |
| 30 |
Unitatea electronică de control a motorului
(Engine electronics) |
| 31 |
Ştergătorul de lunetă
(Rear window wiper) |
| 32 |
Întrerupătorul lămpilor de frână
(Brake light switch) |
| 33 |
Reglarea fasciculului farurilor, comutatorul de lumini, întrerupătorul ambreiajului, grupul de instrumente, modulul portierei şoferului
(Headlight range adjustment, light switch, clutch switch, instrument, driver's door module) |
| 34 |
Unitatea de control, modulul coloanei de direcţie
(Control unit, steering column module) |
| 35 |
Sistemul Infotainment
(Infotainment system) |
| 36 |
Bricheta, priza pentru accesorii faţă
(Cigarette lighter, front power outlet) |

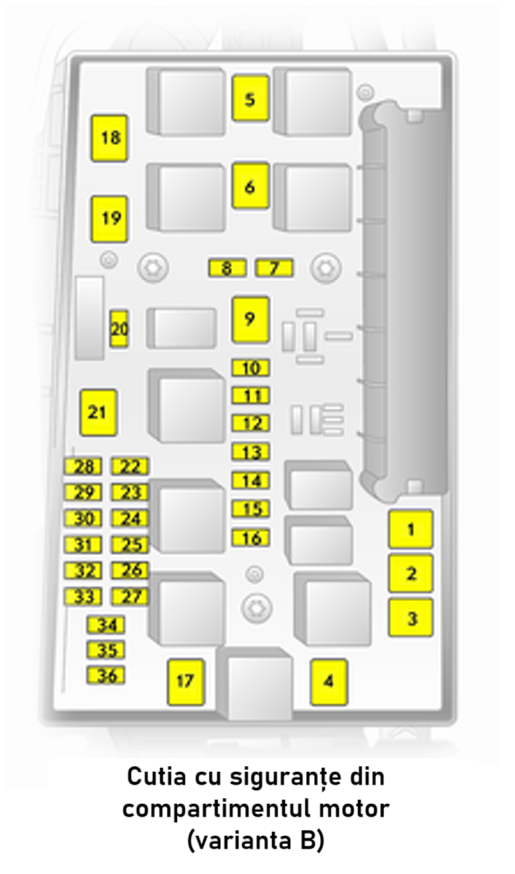

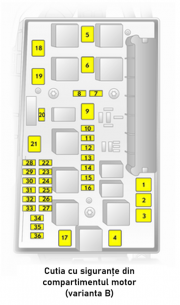

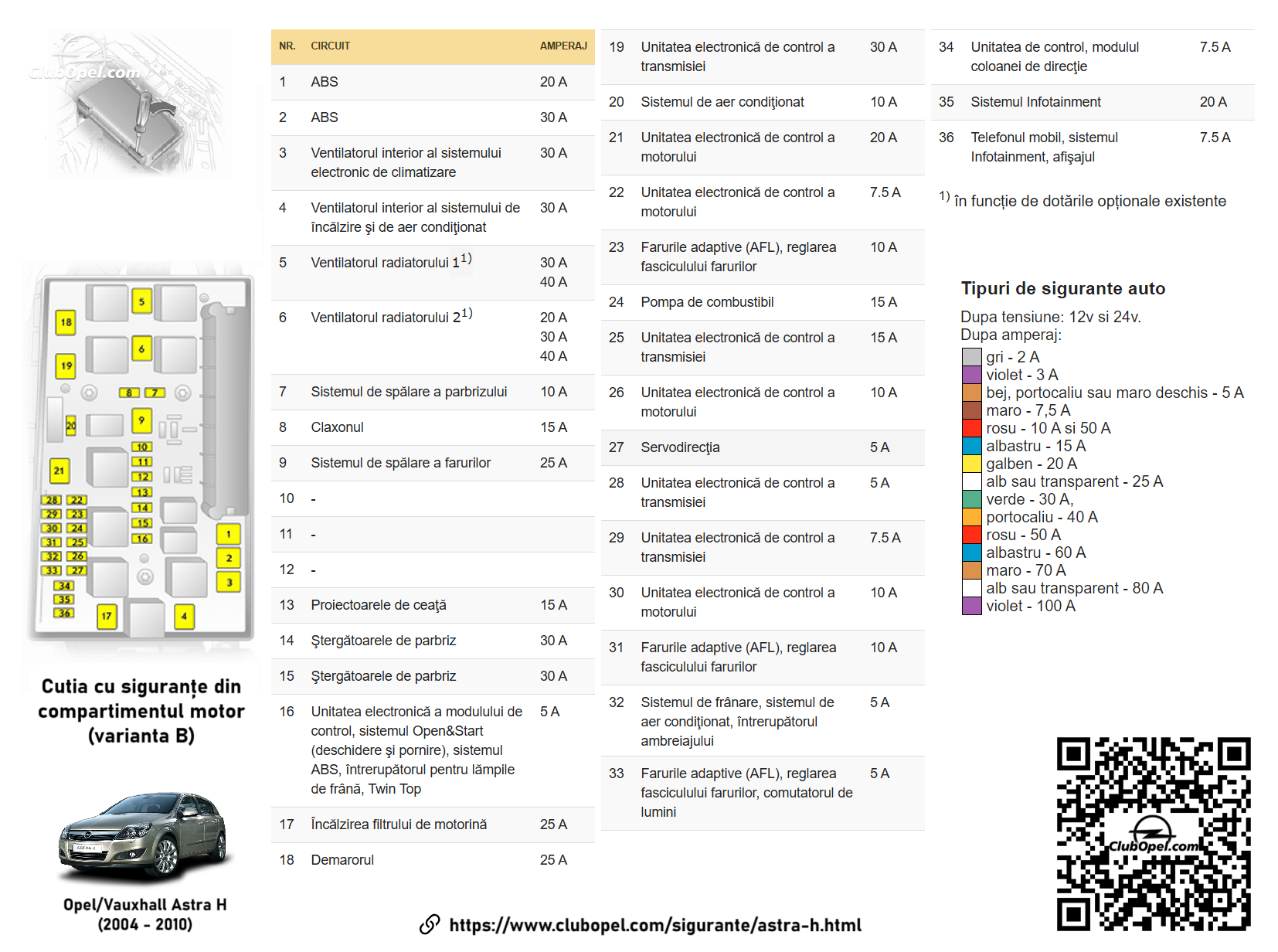

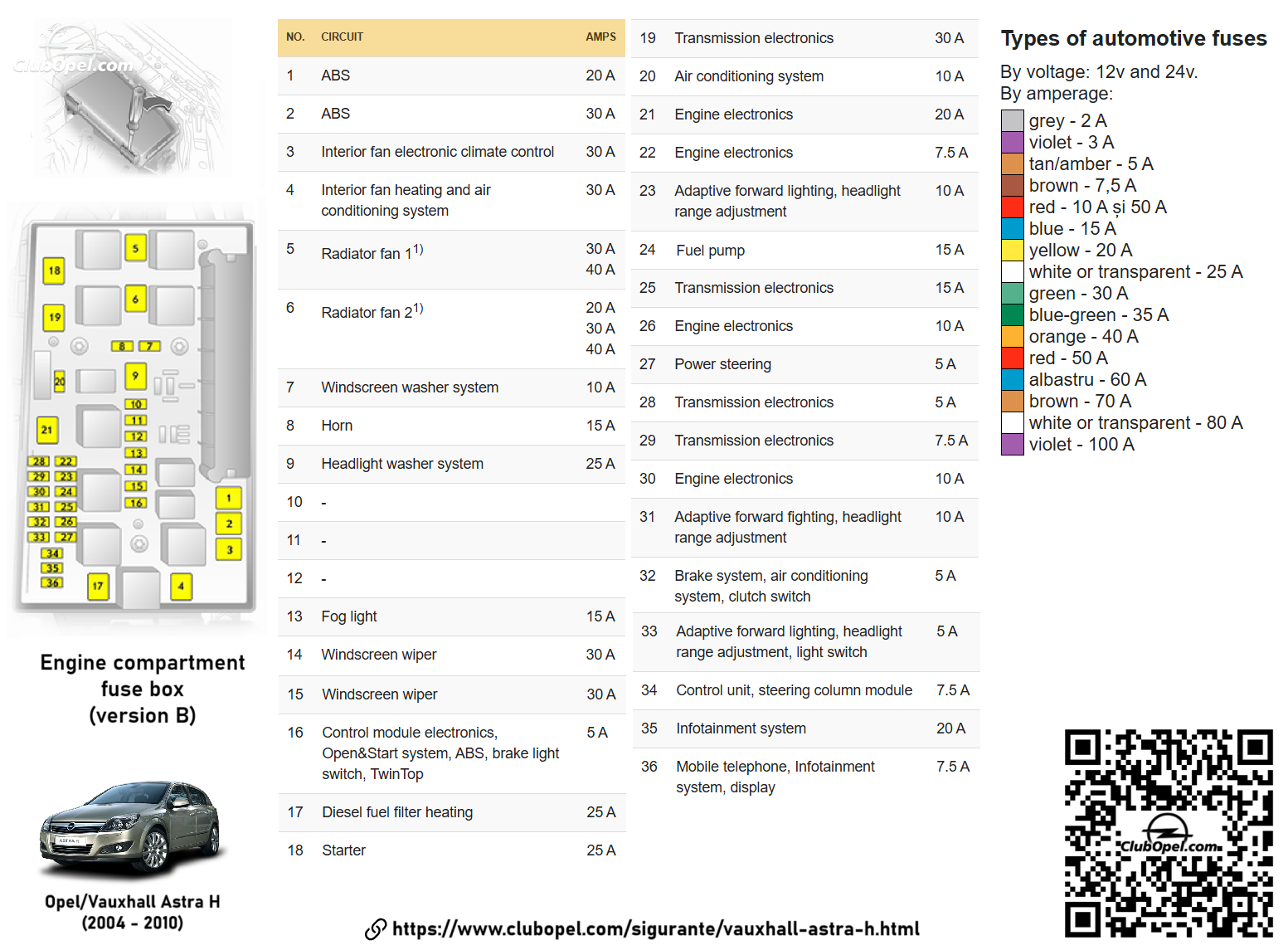

Cutia cu sigurante din compartimentul motor (varianta B) (Engine compartment fuse box (type B))
| Nr. | Circuit |
|---|---|
| 1 | ABS |
| 2 | ABS |
| 3 |
Ventilatorul interior al sistemului electronic de climatizare
(Interior fan electronic climate control) |
| 4 |
Ventilatorul interior al sistemului de încălzire şi de aer condiţionat
(Interior fan heating and air conditioning system) |
| 5 |
Ventilatorul radiatorului 1
(Radiator fan 1) |
| 6 |
Ventilatorul radiatorului 2
(Radiator fan 2) |
| 7 |
Sistemul de spălare a parbrizului
(Windscreen washer system) |
| 8 |
Claxonul
(Horn) |
| 9 |
Sistemul de spălare a farurilor
(Headlight washer system) |
| 10 | - |
| 11 | - |
| 12 | - |
| 13 |
Proiectoarele de ceaţă
(Fog light) |
| 14 |
Ştergătoarele de parbriz
(Windscreen wiper) |
| 15 |
Ştergătoarele de parbriz
(Windscreen wiper) |
| 16 |
Unitatea electronică a modulului de control, sistemul Open&Start (deschidere şi pornire), sistemul ABS, întrerupătorul pentru lămpile de frână, Twin Top
(Control module electronics, Open&Start system, ABS, brake light switch, TwinTop) |
| 17 |
Încălzirea filtrului de motorină
(Diesel fuel filter heating) |
| 18 |
Demarorul
(Starter) |
| 19 |
Unitatea electronică de control a transmisiei
(Transmission electronics) |
| 20 |
Sistemul de aer condiţionat
(Air conditioning system) |
| 21 |
Unitatea electronică de control a motorului
(Engine electronics) |
| 22 |
Unitatea electronică de control a motorului
(Engine electronics) |
| 23 |
Farurile adaptive (AFL), reglarea fasciculului farurilor
(Adaptive forward lighting, headlight range adjustment) |
| 24 |
Pompa de combustibil
(Pompa de combustibil) |
| 25 |
Unitatea electronică de control a transmisiei
(Transmission electronics) |
| 26 |
Unitatea electronică de control a motorului
(Engine electronics) |
| 27 |
Servodirecţia
(Power steering) |
| 28 |
Unitatea electronică de control a transmisiei
(Transmission electronics) |
| 29 |
Unitatea electronică de control a transmisiei
(Transmission electronics) |
| 30 |
Unitatea electronică de control a motorului
(Engine electronics) |
| 31 |
Farurile adaptive (AFL), reglarea fasciculului farurilor
(Adaptive forward fighting, headlight range adjustment) |
| 32 |
Sistemul de frânare, sistemul de aer condiţionat, întrerupătorul ambreiajului
(Brake system, air conditioning system, clutch switch) |
| 33 |
Farurile adaptive (AFL), reglarea fasciculului farurilor, comutatorul de lumini
(Adaptive forward lighting, headlight range adjustment, light switch) |
| 34 |
Unitatea de control, modulul coloanei de direcţie
(Control unit, steering column module) |
| 35 |
Sistemul Infotainment
(Infotainment system) |
| 36 |
Telefonul mobil, sistemul Infotainment, afişajul
(Mobile telephone, Infotainment system, display) |
Informatiile din tabelele de mai sus au fost preluate intr-un mod automat din manualul utilizatorului si astfel nu putem garanta acuratetea lor.
Ne puteti trimite corectii si completari.
